Замена защитной пластины ЖК‑дисплея iPhone 5

Если стекло дисплея треснуло, закрепите дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от отколовшегося стекла во время ремонта.

Перед продолжением разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пентагранных винта 3.6 мм рядом с разъёмом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с рассоединённой рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, разработанный нами для упрощения процедуры вскрытия. Если вы не используете Anti‑Clamp, пропустите следующие два шага для альтернативного метода.

Для полных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone сразу над кнопкой «Домой» — одну на передней стороне, одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранном участке.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю рукоять вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают слизываться, слегка ослабьте присоски и выровняйте рычаги заново.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоять на четверть оборота.

Не поворачивайте более чем на четверть оборота за один раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие два шага.

Приклейте присоску на экран прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы создать плотное уплотнение.

Если вы открываете iPhone со разбитым стеклом, аккуратно приклейте несколько полосок упаковочной ленты на переднюю панель и максимально выдавите пузыри. Это даст присоске поверхность для захвата и уменьшит распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Одной рукой прижмите iPhone к столу, другой тяните присоску вверх, чтобы слегка отделить сборку передней панели от заднего корпуса.

Действуйте медленно и прилагайте ровную, постоянную силу. Экран подгоняется плотнее, чем у большинства устройств.

С помощью пластикового инструмента для вскрытия начните аккуратно отодвигать задний корпус вниз, от экрана, пока тянете вверх присоской.

Сборку передней панели прикрепляют к заднему корпусу несколько защёлок, поэтому может потребоваться сочетание присоски и пластикового инструмента для освобождения передней панели.

Продолжайте поддевать по бокам сборку передней панели, отсоединяя защёлки по левому и правому краю.

Не пытайтесь полностью снять сборку передней панели с заднего корпуса, так как в верхней части iPhone ещё подключены несколько гибких шлейфов.

После освобождения защёлок внизу и по бокам сборки передней панели оттяните низ сборки от заднего корпуса.

Откройте дисплей примерно под углом 90º и подпереть его чем‑то, чтобы он оставался зафиксирован во время работы с телефоном.

Добавьте резинку, чтобы удерживать дисплей в надёжном положении во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

Удалите следующие два винта, закрепляющие металлическую пластину контакта аккумулятора на логической плате:

Один винт Phillips 1.8 мм

Один винт Phillips 1.6 мм

Снимите металлическую пластину контакта аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъем аккумулятора вверх от его гнезда на логической плате.

Будьте осторожны, чтобы не сместить мелкие поверхностно-монтированные компоненты вокруг гнезда.

Будьте крайне внимательны и подденьте только сам разъем аккумулятора, но не гнездо на логической плате. Если поддеть гнездо логической платы или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие скобу кабеля сборки передней панели к логической плате:

Два винта Phillips 1,2 мм

Один винт Phillips 1,6 мм

Этот винт обычно не притягивается магнитизированной отверткой. Будьте внимательны, чтобы не потерять его при снятии, и убедитесь, что он вернётся на своё место — магнитный винт может помешать работе компаса.

Поднимите скобу кабеля дисплея в сторону аккумулятора, чтобы отцепить её, и снимите её с iPhone.

При повторной сборке защёлкните левые крючки под логической платой и опустите скобу в сторону наружной части телефона.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При повторной сборке ЖК-кабель может отщёлкнуться от разъёма. Это может привести к появлению белых полос или отсутствию изображения при включении телефона. В таком случае просто снова подключите кабель и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить аккумулятор.

Снимите сборку передней панели с задней крышки.

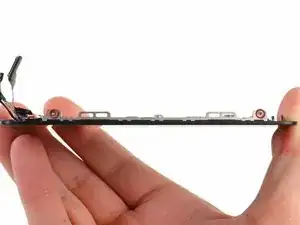

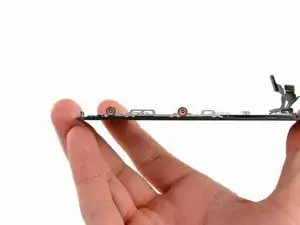

Удалите по два винта Phillips 1,2 мм с каждой стороны рамы LCD (всего четыре).

Удалите следующие два винта, фиксирующие экранную защитную пластину к сборке дисплея:

Один винт Phillips 2,6 мм

Один винт Phillips 1,4 мм

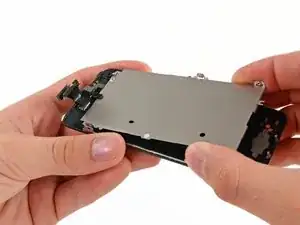

Снимите экранную защитную пластину со сборки дисплея.
