Замена задней панели iPhone 5

Если стекло дисплея треснуло, чтобы ограничить его дальнейшее повреждение и избежать возможного травмирования при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся лицевая сторона не будет закрыта.

Для защиты глаз от возможных осколков стекла, которые могут отлететь в процессе ремонта, используйте защитные очки.

Перед началом разборки разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий-ионная аккумуляторная батарея может загореться и/или взорваться, если случайно её пробить.

Выключите iPhone перед началом разборки.

Выкрутите два 3,6 мм винта Pentalobe рядом с разъёмом Lightning.

На следующих шагах Вы будете извлекать дисплей из корпуса. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Какой бы инструмент Вы ни применяли, убедитесь, что поднимаете дисплей целиком вместе с рамкой.

Если стекло начинает отделяться от пластика, как на первом изображении, поместите пластиковую отвёртку между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки от корпуса.

Если Вы собираете телефон с отделившейся рамкой дисплея, возможно, Вы захотите наклеить тонкую полоску клейкой ленты между пластиковой рамкой и стеклом, чтобы телефон оставался закрытым.

Следующие два шага демонстрируют использование Anti-Clamp — приспособления, которое мы разработали для облегчения процесса открытия. Если Вы не используете Anti-Clamp, пропустите два следующих шага, чтобы перейти к альтернативному способу.

Полные инструкции по использованию Anti-Clamp доступны в этой инструкции.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край Вашего iPhone.

Разместите присоски около нижнего края iPhone, сразу над кнопкой "Домой": одну — на переднюю панель, вторую — на заднюю.

Сожмите присоски вместе, чтобы они прочно зафиксировались.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может зацепиться, можно использовать ленту, чтобы улучшить сцепление.

Тяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Следите за тем, чтобы присоски оставались выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и повторно выровняйте рычаги.

Вставьте пластиковую отвёртку под экран, пока Anti-Clamp не создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно подогрейте участок и поверните ручку на четверть оборота.

Не вращайте ручку более чем на четверть оборота за раз, и делайте паузу на одну минуту между вращениями. Пусть работу делают Anti-Clamp и время.

Пропустите следующие два шага.

Плотно прижмите присоску к экрану, сразу над кнопкой «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы обеспечить плотное прилегание.

Если Вы работаете с iPhone, у которого треснуло стекло, аккуратно наклейте несколько полос упаковочной ленты на переднюю панель и удалите все пузырьки воздуха. Это обеспечит лучшее сцепление с присоской и сведёт к минимуму рассыпание осколков.

Убедитесь, что присоска надёжно зафиксирована на передней панели.

Одной рукой удерживая iPhone, потяните присоску вверх, слегка приподнимая переднюю панель от задней панели.

Не спешите и прилагайте умеренное, но постоянное усилие. Посадка экрана значительно плотнее, чем у большинства других устройств.

Одновременно с этим потяните за присоску вверх, а пластиковой отвёрткой начните аккуратно отжимать заднюю панель вниз, в сторону от экрана.

Поскольку передняя панель крепится к задней панели несколькими защёлками, может понадобиться комбинированное использование присоски и пластиковой отвёртки, чтобы полностью освободить переднюю панель.

Продолжайте отжимать переднюю панель по боковым сторонам, освобождая защёлки по левому и правому краю.

Не пытайтесь полностью отделить переднюю панель от задней панели, поскольку в верхней части iPhone остаются подключёнными несколько ленточных шлейфов.

После того, как защёлки на нижней и боковых частях передней панели будут освобождены, потяните нижнюю часть панели в сторону от задней панели.

Откройте дисплей примерно на угол 90° и опереть его на опору, чтобы панель оставалась в приподнятом положении, пока вы работаете с телефоном.

Закрепите дисплей с помощью резинки. Это предотвратит чрезмерную нагрузку на шлейфы дисплея.

Выкрутите два винта, крепящих металлическую скобу разъёма аккумулятора к материнской плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Воспользуйтесь пластиковой пластиной, чтобы аккуратно отсоединить разъём батареи от гнезда на плате логики.

Будьте осторожны, чтобы не оторвать мелкие компоненты поверхностного монтажа вокруг гнезда.

Очень внимательно следите за тем, чтобы поддевать только разъём батареи, а не гнездо на плате логики. Если поддеть гнездо на плате логики или саму плату, можно повредить гнездо или рядом расположенные компоненты.

Снимите следующие винты, крепящие скобу кабеля передней панели к плате логики:

Два винта Phillips длиной 1,2 мм

Один винт Phillips длиной 1,6 мм

Этот винт, как правило, не притягивается магнитной отвёрткой. Будьте внимательны при снятии, чтобы не потерять его, и убедитесь, что он возвращён на место — магнитный винт может повлиять на работу компаса.

Поднимите скобу кабеля дисплея в сторону батареи, чтобы отсоединить её крючки, и удалите скобу из iPhone.

При сборке зацепите левые крючки под плату логики и опустите скобу к внешней стороне телефона.

Перед отключением или подключением кабелей на этом шаге убедитесь, что батарея отключена.

Воспользуйтесь пластиковой пластиной или ногтем, чтобы отсоединить три кабеля передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель цифровизатора

При сборке телефона кабель ЖК-дисплея может отсоединиться от разъёма. Это может привести к появлению белых линий на экране или его полному отсутствию при включении телефона. Если это произошло, просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить батарею.

Снимите переднюю панель с задней крышки.

Используйте выступающую прозрачную пластиковую язычок, чтобы отклеить батарею от клея, которым она прикреплена к iPhone.

Если возникли трудности с отклеиванием батареи или если язычок сломался, нанесите несколько капель изопропилового спирта высокой концентрации (более 90 %) под край батареи.

Подождите около минуты, пока спирт ослабит клей. Затем воспользуйтесь пластиной, чтобы аккуратно приподнять батарею за край.

Не пытайтесь силой вытащить батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в корпусе телефона остался спирт, тщательно вытрите его или дайте высохнуть перед установкой новой батареи.

Если батарею по-прежнему трудно отклеить, нагрейте заднюю крышку iPhone с помощью iOpener или фена, чтобы размягчить клей.

Перегрев iPhone может привести к возгоранию батареи.

Воспользуйтесь пластиковой пластиной, чтобы аккуратно приподнять батарею только по внешнему краю телефона. Поддевание в других местах, особенно возле платы логики, может повредить плату логики.

Если батарея не выходит легко из корпуса, нанесите ещё несколько капель изопропилового спирта.

Поддевайте аккуратно и равномерно, чтобы не деформировать батарею. Погнутая батарея представляет угрозу возгорания.

Не поддевайте верхнюю часть батареи, есть риск повредить кабели регулировки громкости.

Извлеките батарею.

Если новая батарея поставляется в пластиковом чехле, снимите его перед установкой, потянув в сторону от ленточного кабеля.

Прежде чем зафиксировать новую батарею, временно подключите разъём батареи к гнезду на материнской плате. Это обеспечит правильное положение батареи в посадочном месте.

Зафиксируйте батарею, отключите её и продолжайте сборку устройства.

При сборке убедитесь, что батарея плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке передней панели.

Выполните жёсткую перезагрузку после сборки. Это поможет избежать ряда проблем и упростит диагностику.

Воспользуйтесь концом лопатки, чтобы отсоединить разъём кабеля антенны сотовой связи от гнезда на плате логики, прямо над динамиком.

Снимите следующие два винта, крепящие верхнюю скобу платы логики к задней крышке:

Один винт Phillips длиной 1,5 мм

Один винт Phillips длиной 2,3 мм

Снимите скобу с верхней части платы логики.

Следите, чтобы не сломать крошечный язычок заземления, выступающий со скобы рядом с камерой заднего вида.

В более новых моделях скоба может быть прикреплена к корпусу камеры и не отделяться полностью.

Воспользуйтесь плоским концом лопатки, чтобы отключить следующие три кабеля от платы логики:

Верхний межблочный кабель

Кабель кнопочного блока

Нижний межблочный кабель

Снимите два винта Phillips длиной 1,3 мм с внутренней верхней части задней крышки.

Снимите единственный оставшийся винт Phillips длиной 1,2 мм из средней части скобы платы логики.

Снимите скобу среднего модуля с логической платы.

Воспользуйтесь лопаткой, чтобы аккуратно поддеть разъём кабеля разъёма Lightning и отсоединить его от гнезда на логической плате.

Осторожно отогните кабель в сторону, чтобы он не мешал работе с логической платой.

Нажмите на кнопку извлечения SIM-карты с правой стороны iPhone с помощью инструмента для извлечения SIM-карты или согнутой скрепки, чтобы извлечь лоток SIM-карты.

При необходимости можно нажать на рычаг извлечения SIM-карты с внутренней стороны при помощи плоского конца лопатки.

Извлеките лоток SIM-карты из iPhone.

Выкрутите следующие винты, фиксирующие логическую плату к задней крышке:

Два Phillips винта 2,3 мм

Два стойковых винта 2,7 мм

Стойковые винты лучше всего выкручивать с помощью отвёртки или биты для стойковых винтов.

В крайнем случае можно использовать небольшую плоскую отвёртку, но будьте предельно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один немагнитный стойковый винт 2,7 мм

Обязательно вкрутите этот винт на прежнее место — в верхнюю часть логической платы. Магнитный винт может повлиять на работу цифрового компаса.

Поверните сборку логической платы в сторону батарейного отсека задней крышки.

Пока не пытайтесь полностью извлечь сборку логической платы из задней крышки: снизу к ней всё ещё подключён один кабель.

Окружение вспышки приклеено к блоку вспышки и задней крышке. Если оно остаётся на задней крышке, снимите его пинцетом и установите обратно на блок вспышки.

Примечание: при сборке устройства убедитесь, что нижний соединительный кабель не оказался зажат под логической платой.

Воспользуйтесь кончиком лопатки, чтобы поддеть разъём кабеля антенны Wi-Fi и отключить его от гнезда на нижней стороне логической платы.

Извлеките сборку логической платы из задней крышки.

Когда логическая плата извлечена из телефона, храните её на заземлённой антистатической подкладке, чтобы избежать повреждения электронных компонентов.

Выкрутите следующие винты, фиксирующие сборку разъёма Lightning и динамика к задней крышке:

Один Phillips винт 2,5 мм

Два Phillips винта 3,3 мм

Один Phillips винт 2,9 мм

Два Phillips винта 1,5 мм

Один Phillips винт 2,8 мм

Используйте плоский конец лопатки, чтобы аккуратно поддеть кабели сборки разъёма Lightning и динамика от задней крышки.

Убедитесь, что лопатка подведена под широкий ленточный кабель, подключённый к сборке. Поддевание других частей сборки может привести к повреждению кабеля.

Извлеките сборку разъёма Lightning и динамика из задней крышки.

Следите за тем, чтобы не потерять маленькую металлическую шайбу на корпусе динамика и четыре маленькие металлические шайбы под винтами разъёма Lightning.

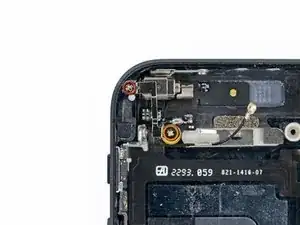

Выкрутите следующие винты, фиксирующие скобу вибромотора и сам мотор к задней крышке:

Один Phillips винт 2,3 мм

Один Phillips винт 1,7 мм

Один Phillips винт 1,6 мм в верхней части задней крышки

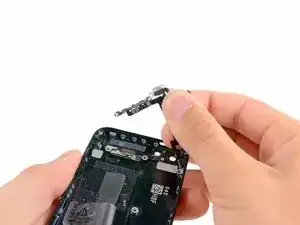

Извлеките скобу вибромотора и сам мотор из задней крышки.

Выкрутите восемь Phillips винтов 1,3 мм, фиксирующих клипсы передней панели к внутренним боковым сторонам задней крышки.

Снимите четыре клипсы передней панели с задней крышки.

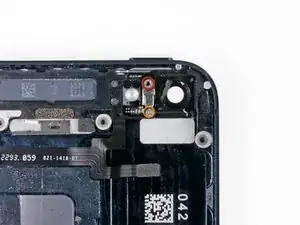

Выкрутите следующие винты с металлической скобы кнопки питания, расположенной между окошками тыльной вспышки и камеры:

Один стойковый винт 2,9 мм

Стойковые винты лучше всего выкручивать с помощью [продукт не найден или отключён: IF145-343] и рукоятки отвёртки.

В крайнем случае можно использовать небольшую плоскую отвёртку, но будьте предельно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Один Phillips винт 1,6 мм

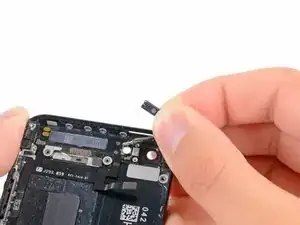

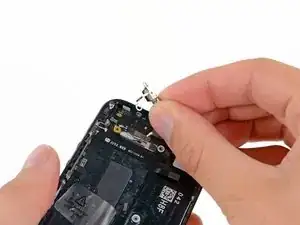

Снимите металлическую скобу кнопки питания.

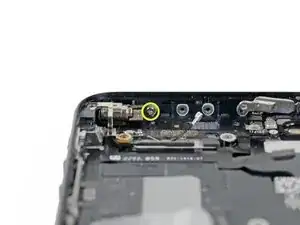

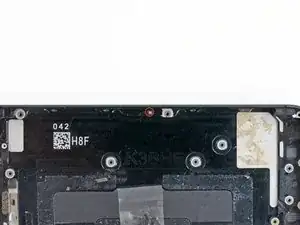

Выкрутите один Phillips винт 1,9 мм, фиксирующий скобу кнопки включения питания к верхней внутренней части задней крышки.

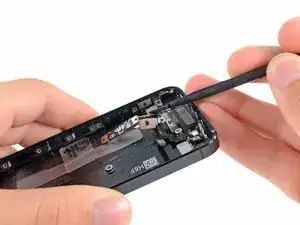

Воспользуйтесь кончиком лопатки, чтобы повернуть крышку кнопки питания вниз по шарнирной оси.

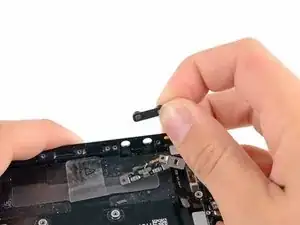

Извлеките кнопку питания из-под крышки в задней крышке.

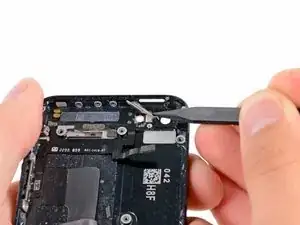

Воспользуйтесь кончиком лопатки, чтобы нажать на крышку кнопки включения и снять её с шарнира в задней крышке.

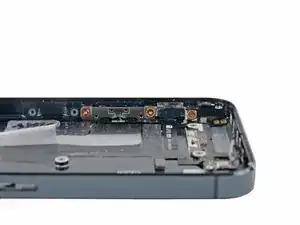

Удалите следующие винты, крепящие кнопки громкости и беззвучного режима к боковой стороне задней крышки:

Один винт Phillips длиной 1,3 мм

Два винта Phillips длиной 1,8 мм

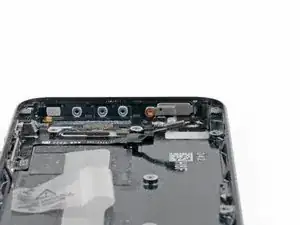

Подденьте кабель кнопок от боковой стороны задней крышки, чтобы получить доступ к кнопкам беззвучного режима и громкости.

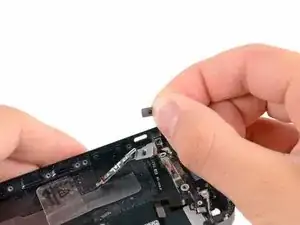

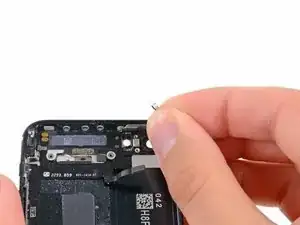

Извлеките кнопки беззвучного режима и громкости из задней крышки.

Воспользуйтесь плоским концом лопатки, чтобы поддеть кабель кнопок вверх от задней крышки.

Извлеките кабель кнопок из задней крышки.

Удалите один винт Phillips длиной 2,0 мм, который крепит рычаг извлечения SIM-карты к задней крышке.

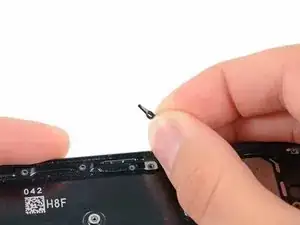

Извлеките рычаг извлечения SIM-карты.

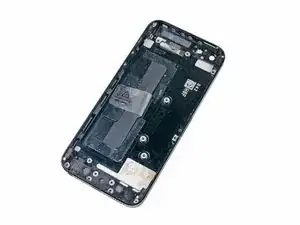

Осталась только голая задняя крышка.
