Замена док-коннектора iPhone 5 FR
Официальная версия этого руководства доступна здесь.
Этот учебник поможет разобрать большую часть телефона, чтобы заменить разъем Lightning.
Шаг 1

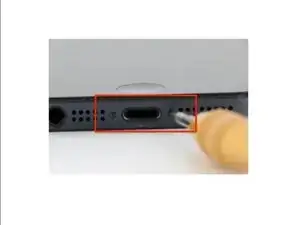

Отвинтите два винта Pentalobe рядом с разъемом Lightning с помощью отвертки Pentalobe.
2× 3,6 мм винта Pentalobe
Шаг 2

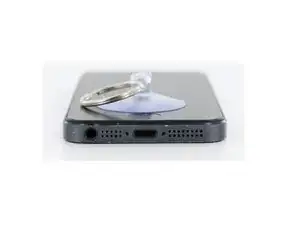

Поместите присоску на экран прямо над кнопкой «Домой» и аккуратно приподнимите.
ПРИМЕЧАНИЕ. Если экран разбит, наклейте 2–3 слоя упаковочной ленты на разбитое стекло, чтобы сформировать герметичное прилегание.

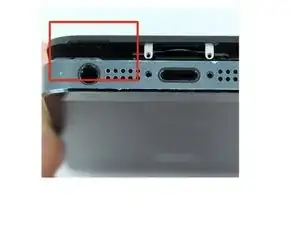

Обратите внимание: в нижнем левом углу дисплея iPhone есть вырез, который помогает снять модуль дисплея с корпуса. Он расположен непосредственно над аудиоразъемом.
Шаг 3

ВНИМАНИЕ: Не пытайтесь полностью снять модуль дисплея с корпуса! Сверху iPhone ещё подключены три гибких кабеля, и полное снятие дисплея на этом этапе может их повредить.
Когда защёлки по нижнему краю и бокам модуля дисплея освободятся, поднимите нижнюю часть модуля дисплея от задней крышки до угла примерно 90 градусов.
Шаг 4

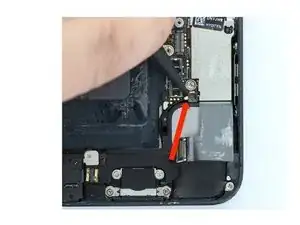

Примечание: при отключении аккумулятора вам придётся поддерживать модуль дисплея одной рукой, а другой удалять винты и защитную пластину.
Удалите три винта Phillips:
1× 1,8 мм винт Phillips, 1× 1,6 мм винт Phillips и 1× 1,2 мм винт Phillips
Будьте внимательны: поддёгивайте только разъём аккумулятора, а не разъём на плате. Если поддеть разъём на плате, вы можете полностью его поломать.
Шаг 5

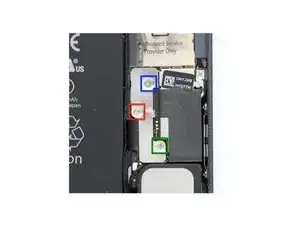

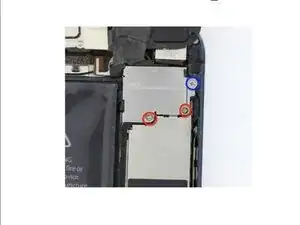

Снимите три винта Phillips, крепящие экран электромагнитного экрана (EMI) к логической плате. (Верхний правый винт алюминиевый и немагнитный.)
Два 1,2 мм винта Phillips
1× 1,6 мм немагнитный винт Phillips
Чтобы снять экран EMI, слегка приподнимите его под углом пинцетом, затем сдвиньте экран в направлении аккумулятора и снимите.
Шаг 6

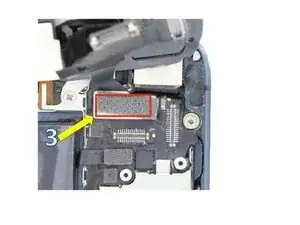

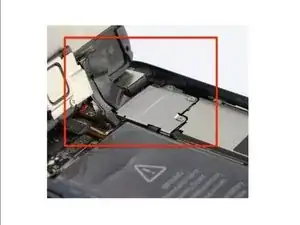

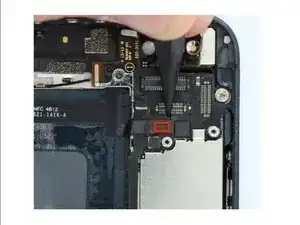

Используйте заострённый конец нейлоновой лопатки, чтобы отсоединить 3 гибких кабеля передней панели:
1) Кабель фронтальной камеры/датчиков
2) Кабель LCD
Примечание: кабель дигитайзера находится под кабелем LCD, как показано на следующем слайде.
Шаг 7

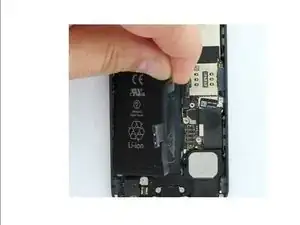

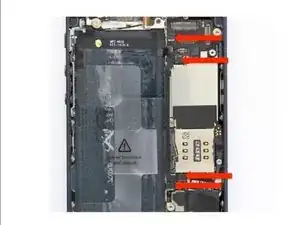

Осторожно потяните за вытяжную ленту аккумулятора, чтобы извлечь аккумулятор из корпуса.
ПРИМЕЧАНИЕ. Аккумулятор зафиксирован клеем. Немного нагрейте заднюю часть корпуса и используйте нейлоновую лопатку, чтобы помочь поддеть аккумулятор и оторвать его от корпуса.

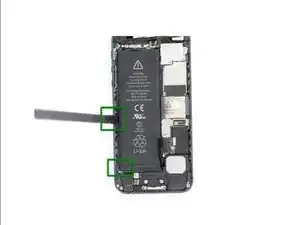

Безопасные зоны для вытяжения отмечены ЗЕЛЁНЫМ цветом.
Если вы ещё не вынули лоток для SIM-карты, сделайте это сейчас.
Шаг 8

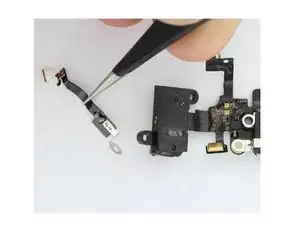

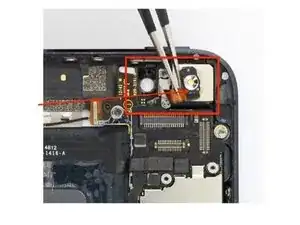

Начиная с верхней части телефона, снимите два винта Phillips, удерживающие фиксирующую пластину вспышки камеры.
1× 1,5 мм винт Phillips (КРАСНЫЙ)
1× 2,3 мм винт Phillips (Зелёный)

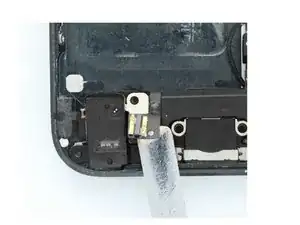

С помощью пинцета аккуратно подогните кабель вспышки вверх.
ПРИМЕЧАНИЕ. Металлический корпус, в котором размещён модуль вспышки, обычно остаётся приклеенным к кабелю. Если они отделятся, отложите металлический корпус для дальнейшей установки.
Шаг 9

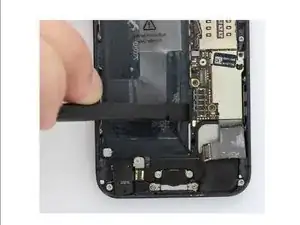

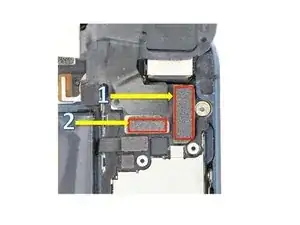

Начните с отключения кабеля питания/аудио от логической платы.
Затем отсоедините соединительные платки кабелей с помощью заострённого конца лопатки.

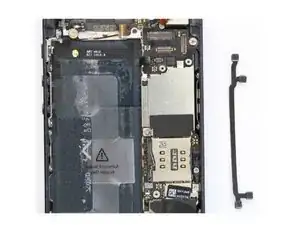

Примечание: соединительные кабели склеены между собой клеем. Нормально, если они разделятся при снятии. Прямой кабель отвечает за сотовую антенну разнообразия, неисправность которого влияет на приём сигнала и скорость скачивания. Кабель с двумя изгибами — для GPS. Без этого кабеля навигация работать не будет.
Шаг 10

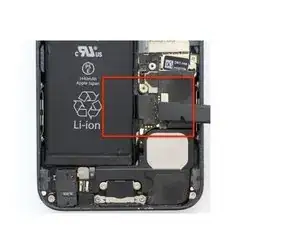

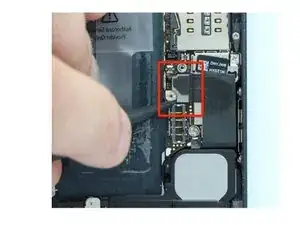

Отключите разъём кабеля док-коннектора от платы, используя заострённый конец нейлоновой лопатки, как показано.
Осторожно отлепите кабель док-коннектора от логической платы.
Отключите сотовую антенну, поддев металлическую защёлку заострённым концом нейлоновой лопатки.
Шаг 11

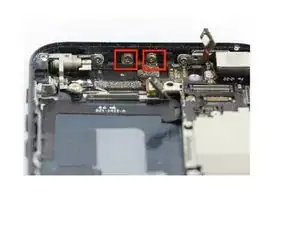

В верхней части рамы снимите два 1,3 мм винта Phillips, крепящие сотовую и GPS-антенны к корпусу.
Шаг 12


Удалите винты логической платы.
2× 2,8 мм стоечных винта (КРАСНЫЕ)
2× 2,3 мм винта Phillips (СИНИЕ)
Один 2,6 мм стоечный винт.
ВНИМАНИЕ: Не вытаскивайте логическую плату полностью! Wi‑Fi антенна подключена к нижней стороне логической платы. Используйте плоский конец нейлоновой лопатки, чтобы аккуратно приподнять нижний край логической платы настолько, чтобы можно было за неё ухватиться для извлечения.
После этого поверните логическую плату и отсоедините Wi‑Fi антенну, поддев её за защёлку заострённым концом нейлоновой лопатки.
Шаг 13

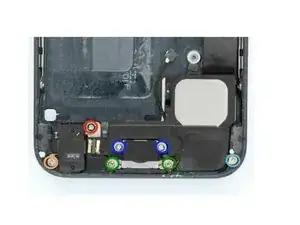

Удалите следующие винты, фиксирующие разъем док-станции, разъем для наушников и громкоговоритель в рамке.
Один винт Phillips 2,5 мм (красный)
Два винта Phillips 3,3 мм (синий)
Один винт Phillips 2,9 мм (жёлтый)
Два винта Phillips 1,5 мм (зелёный)
Один винт Phillips 2,8 мм (бирюзовый)
Отделите оба разъема: коннектор кнопки «Домой» и заземление фильтра аудио от громкоговорителя.
Шаг 14

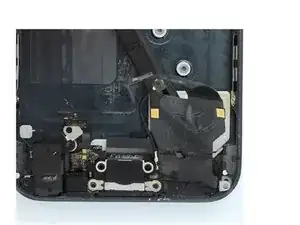

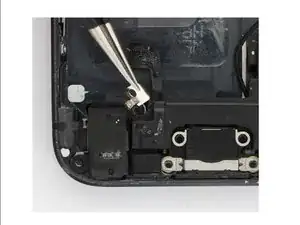

Снимите громкоговоритель с рамки.
Осторожно отогните кабель разъема док-станции от рамки.
Не потеряйте четыре пружинные шайбы под корпусом разъема Lightning.

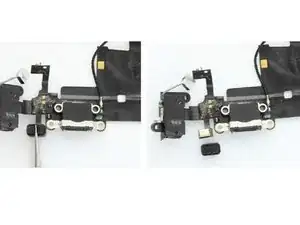

Снимите резиновый чехол с области нижнего микрофона на кабеле разъема док-станции.
Осторожно отлейте фильтр разъема для наушников от корпуса разъема для наушников.
Шаг 15

ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ, чтобы не порвать фильтр!
Убедитесь, что при необходимости перенесли все поролоновые прокладки на новый модуль разъема док-станции. Удачи! :)
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
