Замена соединительных кабелей iPhone 5

Если стекло вашего дисплея треснуто, предотвратите дальнейшие повреждения и травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной пленки на дисплей iPhone, пока не покроется вся лицевая сторона.

Наденьте защитные очки, чтобы защитить глаза от разбросанных осколков стекла во время ремонта.

Перед тем как продолжить, разрядите аккумулятор вашего iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Удалите два винта Pentalobe длиной 3,6 мм рядом с разъемом Lightning.

На следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового обода с металлическими зажимами.

Вне зависимости от используемого инструмента, вы должны поднимать весь дисплей.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для открытия между пластиковым каркасом и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Если вы собираете телефон с отделившимся ободом дисплея, может быть полезно положить тонкую полоску клея между пластиковым ободом и стеклом, чтобы закрыть телефон.

Следующие два шага демонстрируют анти-зажим, инструмент, который мы разработали, чтобы облегчить процесс открытия. Если вы не используете анти-зажим, пропустите два шага вниз и ознакомьтесь с альтернативным методом.

Для полного описания использования анти-зажима посмотрите это руководство.

Нажмите на синюю ручку назад, чтобы разблокировать руки анти-зажима.

Наденьте руки на левую или правую сторону вашего iPhone.

Разместите присоски близко к нижнему краю iPhone, чуть выше кнопки «Домой» — одна спереди и одна сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для устойчивого удержания анти-зажима, вы можете использовать ленту для создания более цепкой поверхности.

Нажмите синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте руки.

Вставьте инструмент для открытия под экран, когда анти-зажим создаст достаточно широкий зазор.

Если анти-зажим не создает достаточного зазора, приложите больше тепла к области и поворачивайте ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Позвольте анти-зажиму и времени выполнять работу за вас.

Пропустите следующие два шага.

Приклейте присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану для создания плотного уплотнения.

Если вы открываете iPhone с треснувшим стеклом, аккуратно положите несколько полос упаковочной ленты по лицевой стороне и выдавите как можно больше пузырей. Это даст присоске поверхность, за которую она сможет зацепиться, и минимизирует распространение осколков стекла.

Убедитесь, что присоска надежно прикреплена к сборке передней панели.

Удерживая iPhone одной рукой, потяните за присоску, чтобы слегка отделить сборку передней панели от заднего корпуса.

Не торопитесь и применяйте уверенное, постоянное усилие. Экран значительно плотнее прилегает, чем у большинства устройств.

С помощью пластикового инструмента для открытия аккуратно начните отжимать задний корпус вниз, от экрана, пока вы тянете вверх с помощью присоски.

Существует несколько зажимов, которые прикрепляют сборку передней панели к заднему корпусу, поэтому вам может понадобиться использовать комбинацию присоски и пластикового инструмента для открытия, чтобы освободить сборку передней панели.

Продолжайте отжимать по бокам сборки передней панели, отсоединяя зажимы вдоль левой и правой стороны.

Не пытайтесь полностью удалить сборку передней панели из заднего корпуса, так как в верхней части iPhone все еще есть несколько шлейфов.

Как только зажимы будут освобождены внизу и по бокам сборки передней панели, потяните нижнюю часть сборки от заднего корпуса.

Откройте дисплей под углом около 90º и оприте его на что-то, чтобы он оставался приподнятым, пока вы работаете с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте во время работы. Это предотвратит чрезмерное напряжение на шлейфах дисплея.

Удалите следующие два винта, удерживающие металлическую крышку разъема аккумулятора на материнской плате:

Один винт Phillips длиной 1,8 мм

Один винт Phillips длиной 1,6 мм

Удалите металлическую крышку разъема аккумулятора из iPhone.

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять разъем батареи от гнезда на материнской плате.

Будьте осторожны, чтобы не сместить маленькие компоненты, установленные на поверхности, вокруг гнезда.

Будьте крайне осторожны, чтобы поднимать только разъем батареи, а не гнездо на материнской плате. Если вы поднимете гнездо материнской платы или саму плату, вы можете повредить гнездо или соседние компоненты на плате.

Удалите следующие винты, крепящие кронштейн кабеля сборки передней панели к материнской плате:

Два винта Phillips по 1.2 мм

Один винт Phillips по 1.6 мм

Этот винт, как правило, не притягивается магнитной отверткой. Будьте осторожны, чтобы не потерять его при удалении и убедитесь, что он вернется на свое место — магнитный винт может мешать компасу.

Поднимите кронштейн кабеля дисплея к батарее, чтобы освободить его, и снимите его с iPhone.

При повторной сборке зацепите левый кронштейн под материнской платой и опустите кронштейн к внешней стороне телефона.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабели на этом этапе.

Используйте пластиковый инструмент для открытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчика

Кабель LCD

Кабель сенсорного экрана

При повторной сборке телефона кабель LCD может отсоединиться от разъема. Это может привести к появлению белых линий или отсутствию изображения при включении телефона. В этом случае просто переподключите кабель и выполните цикл питания телефона. Лучший способ выполнить цикл питания вашего телефона — это отключить и повторно подключить батарею.

Удалите сборку передней панели из заднего корпуса.

Удалите следующие два винта, крепящие металлический кронштейн разъема батареи к материнской плате:

Один винт Philips по 1.8 мм

Один винт Philips по 1.6 мм

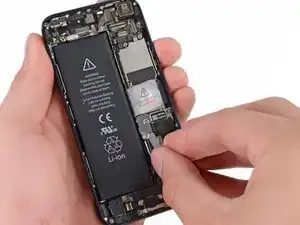

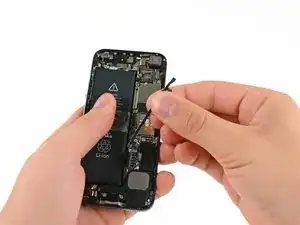

Удалите металлический кронштейн, крепящий разъем батареи к iPhone.

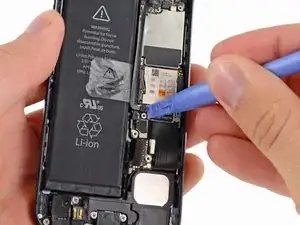

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять разъем батареи от гнезда на материнской плате.

Будьте крайне осторожны, чтобы поднимать только разъем батареи, а не гнездо на материнской плате. Если вы поднимете гнездо материнской платы, вы можете полностью сломать разъем.

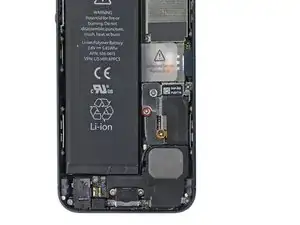

Удалите один винт Philips по 1.2 мм, оставшийся в кронштейне средней материнской платы.

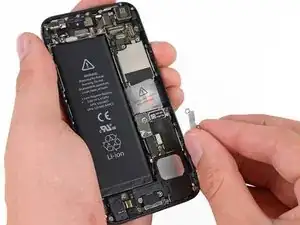

Удалите кронштейн средней материнской платы.

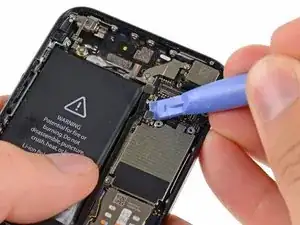

Используйте пластиковый инструмент для открытия, чтобы приподнять два кабеля между соединениями из их гнезд в верхней части материнской платы.

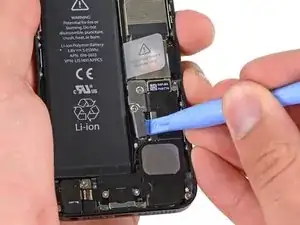

Отключите два кабеля между соединениями от нижней части материнской платы аналогичным образом, как описано выше.

Удалите кабели между соединениями из iPhone.

Кабели для замены могут не быть предварительно приклеены друг к другу. Выравните два кабеля, как показано для установки.
