Замена рычага извлечения SIM-карты iPhone 5

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и возможные травмы при ремонте, заклейте его скотчем.

Наклейте перекрывающиеся полоски прозрачной упаковочной пленки на весь экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Перед началом работы разрядите аккумулятор iPhone менее чем до 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два шурупа Pentalobe длиной 3,6 мм рядом с разъемом Lightning.

На следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластиковой рамки, как показано на первом изображении, вставьте пластиковую отвёртку между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки от корпуса.

Если вы собираете телефон с отдельным дисплеем, возможно, стоит нанести тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон в закрытом виде.

Следующие два шага демонстрируют Anti-Clamp — инструмент, разработанный нами для упрощения процесса открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать плечи Anti-Clamp’а.

Наденьте плечи на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone, слегка выше кнопки «Домой» — одну спереди, другую сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая, и Anti-Clamp не держится, вы можете использовать скотч, чтобы создать более шероховатую поверхность.

Передвиньте синюю ручку вперёд, чтобы зафиксировать плечи.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите за тем, чтобы присоски оставались выровненными друг относительно друга. Если они начнут смещаться, ослабьте их и снова выровняйте плечи.

Вставьте отвёртку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, подогрейте область и проверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Позвольте Anti-Clamp’у и времени выполнить свою работу.

Пропустите следующие два шага.

Плотно прижмите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы образовалось плотное соединение.

Если вы разбираете iPhone с повреждённым стеклом, аккуратно наклейте несколько полос скотча на переднюю панель и удалите все пузырьки воздуха. Это обеспечит сцепление для присоски и ограничит разлёт осколков.

Убедитесь, что присоска надёжно закреплена на передней панели.

Одной рукой придерживая iPhone, потяните присоску вверх, чтобы немного отделить переднюю панель от задней крышки.

Действуйте медленно, прикладывая постоянное усилие. Экран прилегает намного плотнее, чем в большинстве устройств.

Пользуясь пластиковой отвёрткой, начинайте аккуратно отжимать заднюю крышку вниз, в то время как вы тянете вверх присоской.

Несколько защёлок крепят переднюю панель к задней крышке, поэтому, возможно, потребуется комбинировать усилия присоски и пластиковой отвёртки для полного освобождения передней панели.

Продолжайте отгибать переднюю панель по боковым сторонам, освобождая защёлки слева и справа.

Не пытайтесь полностью отделить переднюю панель от задней крышки, поскольку в верхней части iPhone ещё подключено несколько ленточных кабелей.

После того как защёлки будут освобождены снизу и по бокам передней панели, отведите низ панели от задней крышки.

Откройте дисплей примерно на 90°, прислоните его к чему-нибудь, чтобы он оставался в открытом положении, пока вы работаете с телефоном.

Наденьте резинку, чтобы зафиксировать дисплей в положении. Это предотвратит чрезмерное напряжение в кабелях дисплея.

Удалите следующие два шурупа, которые крепят металлическую скобу разъёма аккумулятора к плате:

Один шуруп Phillips длиной 1,8 мм

Один шуруп Phillips длиной 1,6 мм

Удалите металлическую скобу разъёма аккумулятора из iPhone.

Аккуратно подденьте пластиковой отвёрткой разъём батареи, чтобы отсоединить его от гнезда на материнской плате.

Будьте осторожны, чтобы не оторвать мелкие компоненты поверхностного монтажа вокруг разъёма.

Осторожно поддевайте только сам разъём батареи и не гнездо на материнской плате. Если поддевать гнездо на материнской плате или саму плату, можно повредить гнездо или компоненты рядом.

Выкрутите следующие винты, крепящие скобу кабеля передней панели к материнской плате:

Два винта Phillips 1,2 мм

Один винт Phillips 1,6 мм

Этот винт часто не притягивается магнитной отвёрткой. Будьте внимательны, чтобы не потерять его при снятии, и убедитесь, что он установлен обратно на место — магнитный винт может помешать работе компаса.

Поднимите скобу кабеля дисплея в сторону батареи, чтобы снять её с защёлок, и извлеките из iPhone.

При сборке зацепите левые крючки скобы под материнской платой и опустите скобу к внешней стороне телефона.

Перед отключением или подключением кабелей на этом шаге убедитесь, что батарея отключена.

Пластиковой отвёрткой или ногтем отсоедините три кабеля передней панели:

Кабель передней камеры и датчиков

Кабель ЖК-дисплея

Кабель цифровизатора

При сборке кабель ЖК-дисплея может случайно отсоединиться от разъёма. Это может привести к появлению белых линий на экране или к его полному отсутствию при включении телефона. В таком случае просто подключите кабель снова и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить батарею.

Извлеките переднюю панель из задней крышки.

Выкрутите следующие два винта, крепящие металлическую скобу разъёма батареи к материнской плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую скобу, фиксирующую разъём батареи, с iPhone.

Пластиковой отвёрткой аккуратно подденьте разъём батареи, чтобы отсоединить его от гнезда на материнской плате.

Будьте крайне осторожны: поддевайте только разъём батареи, а не гнездо на материнской плате. При поддевании гнезда на материнской плате разъём может полностью сломаться.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы выдвинуть SIM-карту вместе с держателем.

Извлеките лоток для SIM-карты из iPhone.

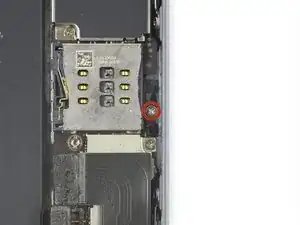

Выкрутите винт Phillips #00 длиной 2,1 мм, крепящий рычаг извлечения SIM-карты.

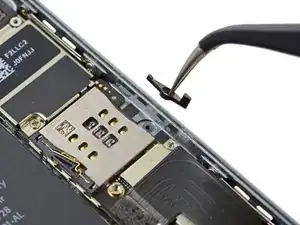

Извлеките рычаг извлечения SIM-карты из iPhone.

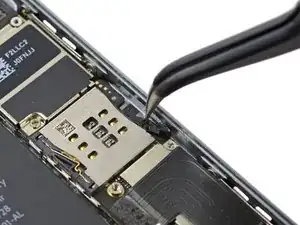

Запомните ориентацию при сборке: широкий конец должен совпадать с отверстием для извлечения SIM-карты.
