Замена кнопки «Домой» iPhone 5

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного покрытия передней панели.

Надевайте защитные очки, чтобы уберечь глаза от возможных осколков стекла при ремонте.

Перед продолжением разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 3,6 мм винта Pentalobe рядом с разъемом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь модуль дисплея целиком.

Если стекло начнёт отделяться от пластика, как показано на первом изображении, вставьте пластиковый монтажный инструмент между пластиковой рамкой и металлическим корпусом, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с разъединённой рамкой дисплея, возможно, имеет смысл поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удержать телефон закрытым.

Два следующих шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в руководстве по ссылке: check out this guide.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone прямо над кнопкой «Домой» — одна спереди, другая сзади.

Сожмите присоски вместе, чтобы создать всасывание в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp плохо держится, вы можете использовать ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными. Если они начнут смещаться, слегка ослабьте присоски и отрегулируйте рычаги.

Вставьте монтажную лопатку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Прикрепите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью расположена на экране для плотного прилегания.

Если вы открываете iPhone со треснувшим стеклом, аккуратно наклейте несколько полосок упаковочной ленты на переднюю панель и выдавите как можно больше пузырьков. Это даст присоске поверхность для захвата и уменьшит распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Держите iPhone одной рукой, а другой потяните за присоску, чтобы слегка отделить сборку передней панели от заднего корпуса.

Действуйте медленно, прикладывая равномерное усилие. Экран сидит плотнее, чем у большинства устройств.

С помощью пластикового монтажного инструмента аккуратно подденьте задний корпус вниз, отводя его от экрана, пока вы тянете за присоску.

Сборка передней панели прикреплена к заднему корпусу несколькими защёлками, поэтому вам может потребоваться сочетание присоски и пластикового монтажного инструмента, чтобы освободить переднюю панель.

Продолжайте поддевать по периметру передней панели, отсоединяя защёлки по левому и правому краю.

Не пытайтесь полностью извлечь сборку передней панели из заднего корпуса — вверху iPhone всё ещё подключено несколько ленточных кабелей.

После освобождения защёлок внизу и по бокам сборки передней панели отведите нижнюю часть панели от заднего корпуса.

Откройте дисплей примерно под углом 90º и подпереть его, чтобы он оставался зафиксированным во время работы с телефоном.

Наденьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит излишнее натяжение на шлейфы дисплея.

Удалите следующие два винта, фиксирующие металлическую пластину контакта аккумулятора на плате:

Один 1,8 мм винт Phillips

Один 1,6 мм винт Phillips

Снимите металлическую монтажную пластину контакта аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъем аккумулятора из его гнезда на плате.

Осторожно, чтобы не сдвинуть маленькие поверхностно-монтированные компоненты вокруг гнезда.

Будьте очень внимательны и приподнимайте только сам разъем аккумулятора, а не гнездо на плате. Если приподнимать гнездо на плате или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Снимите следующие винты, фиксирующие кронштейн кабеля передней панели к плате:

Два винта Phillips 1,2 мм

Один винт Phillips 1,6 мм

Этот винт часто не притягивается к намагниченной отвертке. Берегите его при снятии, не потеряйте, и убедитесь, что он вернется на своё место — намагниченный винт может помешать работе компаса.

Поднимите кронштейн кабеля дисплея в сторону аккумулятора, чтобы отцепить его, и извлеките его из iPhone.

При сборке зафиксируйте левые крючки под платой и опустите кронштейн наружу корпуса телефона.

Убедитесь, что аккумулятор отключен, прежде чем отключать или подключать кабели в этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При сборке ЖК-кабель может отсоединяться от разъёма. Это может вызвать появление белых линий или отсутствие изображения при включении телефона. В этом случае просто подключите кабель снова и выполните цикл питания. Лучший способ выполнить цикл питания — отключить и снова подключить аккумулятор.

Снимите сборку передней панели с задней крышки.

Снимите два винта Phillips 1,3 мм, фиксирующие кронштейн кнопки «Домой» к сборке дисплея.

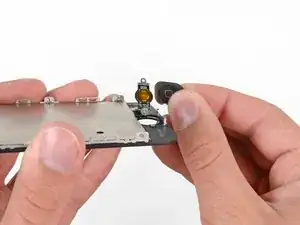

Аккуратно переверните кронштейн кнопки «Домой» вправо.

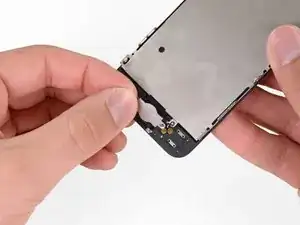

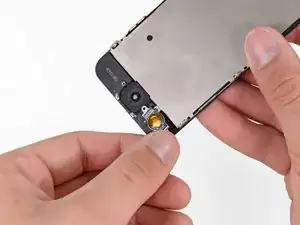

Аккуратно надавите на центр кнопки «Домой» со стороны дисплея, чтобы ослабить клей, закрепляющий её на сборке.

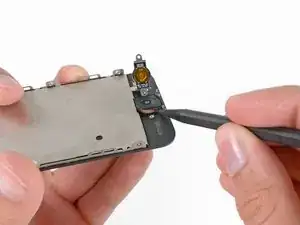

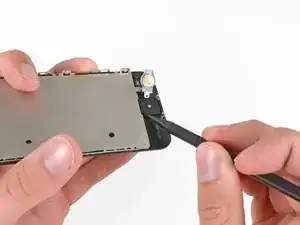

Когда кнопка «Домой» начнёт отделяться от сборки дисплея, используйте кончик лопатки, чтобы полностью оторвать кнопку от клея, её удерживающего.

Осторожно, чтобы не порвать резиновую прокладку вокруг кнопки «Домой».

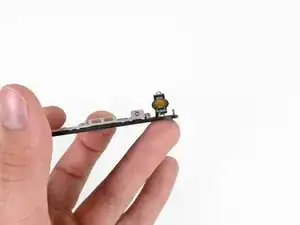

Снимите кнопку «Домой» со сборки дисплея.
