Замена задней камеры iPhone 5

Если стекло дисплея треснуло, закрепите дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут освободиться в процессе ремонта.

Перед началом разборки разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном повреждении.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3,6 мм рядом с разъёмом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первой фотографии, вставьте пластиковый инструмент для открывания между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы держать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите эти два шага и перейдите к альтернативному методу.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: проверьте это руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте монтажную лопатку под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создал достаточного зазора, дополнительно нагрейте область и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Прижмите присоску к экрану сразу над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Если вы открываете iPhone со разбитым стеклом, ровно наклейте несколько полосок упаковочной ленты через переднюю панель и выдавите как можно больше пузырей. Это обеспечит присоске поверхность для захвата и уменьшит распространение битого стекла.

Убедитесь, что присоска прочно прикреплена к передней панели в сборе.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить переднюю панель в сборе от заднего корпуса.

Действуйте спокойно и применяйте равномерное, постоянное усилие. Экран сидит плотнее, чем у большинства устройств.

С помощью пластикового инструмента для открывания аккуратно подденьте задний корпус вниз, отводя его от экрана, пока вы тянете вверх присоской.

По периметру передней панели в сборе имеются несколько защёлок, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить переднюю панель в сборе.

Продолжайте поддевать по бокам передней панели в сборе, отцепляя защёлки вдоль левой и правой стороны.

Не пытайтесь полностью снять переднюю панель в сборе с заднего корпуса, поскольку в верхней части iPhone всё ещё подключены несколько лентовых кабелей.

После освобождения защёлок внизу и по бокам передней панели в сборе оттяните нижнюю часть сборки от заднего корпуса.

Откройте дисплей примерно под углом 90º и подпереть его чем-нибудь, чтобы он оставался в таком положении во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерное напряжение кабелей дисплея.

Удалите следующие два винта, закрепляющие металлическую планку разъёма аккумулятора на логической плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую планку разъёма аккумулятора с iPhone.

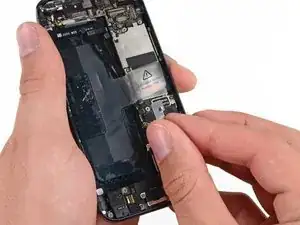

Используйте пластиковый инструмент для вскрытия, чтобы осторожно поддеть разъем аккумулятора вверх от его гнезда на плате.

Будьте внимательны, чтобы не оторвать маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Очень осторожно подденьте только сам разъём аккумулятора, а не гнездо на плате. Если Вы поддёте гнездо на плате или саму плату, Вы можете разрушить гнездо или повредить близлежащие компоненты.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели к плате:

Два винта Филлипс 1,2 мм

Один винт Филлипс 1,6 мм

Этот винт часто не притягивается к намагниченной отвёртке. Следите, чтобы не потерять его при извлечении, и убедитесь, что он вернулся на своё место — намагниченный винт может мешать работе компаса.

Поднимите кронштейн кабеля дисплея в направлении батареи, чтобы отщёлкнуть его, и извлеките его из iPhone.

При сборке защёлкните левые крючки под платой и опустите кронштейн к внешней стороне телефона.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При повторной сборке ЖК-кабель может отскочить от разъёма. Это может вызвать белые полосы или отсутствие изображения при включении телефона. В таком случае просто подключите кабель снова и выполните циклическое выключение и включение телефона. Наиболее надёжный способ — отключить и снова подключить батарею.

Снимите сборку передней панели с задней крышки.

Используйте открытый прозрачный пластиковый язычок, чтобы отодрать аккумулятор от клея, фиксирующего его в iPhone.

Если у Вас возникают трудности с отлеплением аккумулятора или язычок порвался, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора.

Подождите около минуты, чтобы раствор ослабил клей. Используйте инструмент для вскрытия, чтобы аккуратно приподнять аккумулятор за край.

Не пытайтесь силой поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если аккумулятор всё ещё трудно отлепить, используйте iOpener или фен, чтобы нагреть заднюю крышку iPhone и размягчить клей.

Перегрев iPhone может привести к воспламенению аккумулятора.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть аккумулятор, только по внешнему краю телефона. Поддевание в других местах, особенно рядом с платой, может привести к повреждению платы.

Если аккумулятор не поддаётся, капните ещё несколько капель изопропилового спирта.

Поддействуйте аккуратно и равномерно, чтобы не деформировать аккумулятор. Изогнутый аккумулятор может представлять пожарную опасность.

Не поддёргивайте верхнюю часть аккумулятора — Вы рискуете перерезать кабели управления громкостью.

Снимите аккумулятор.

Если запасной аккумулятор поставляется в пластиковой оболочке, снимите её перед установкой, оттянув от шлейфа.

Перед приклеиванием запасного аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание аккумулятора в его вырезе.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

При сборке убедитесь, что аккумулятор плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке сборки передней панели.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.

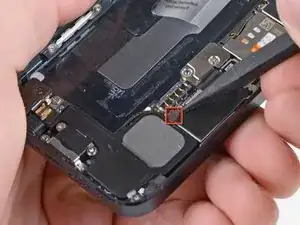

Используйте наконечник лопатки, чтобы поддеть разъём кабеля антенны сотовой связи вверх от его гнезда на плате, прямо над корпусом динамика.

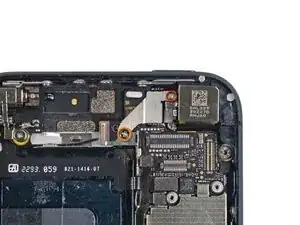

Удалите следующие два винта, фиксирующие верхний кронштейн платы к задней крышке:

Один винт Филлипс 1,5 мм

Один винт Филлипс 2,3 мм

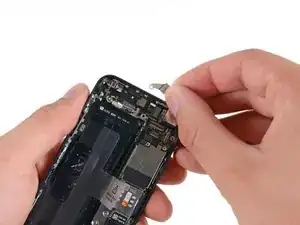

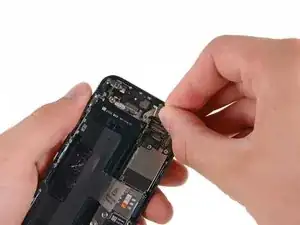

Снимите кронштейн с верхней части платы.

Не ломайте маленькую заземляющую лапку, которая торчит от кронштейна рядом с тыловой камерой.

На более новых моделях кронштейн может быть прикреплён к корпусу камеры и полностью не выниматься.

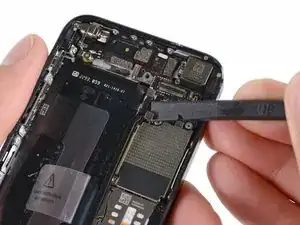

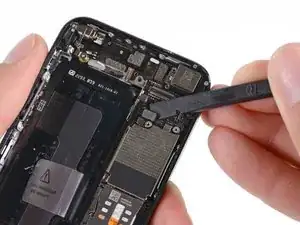

Используйте плоский конец лопатки, чтобы отключить следующие три кабеля от платы:

Верхний межсоединительный кабель

Кабель кнопочной сборки

Нижний межсоединительный кабель

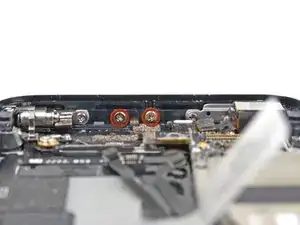

Удалите два винта Филлипс 1,3 мм с внутренней верхней части задней крышки.

Удалите оставшийся один винт Филлипс 1,2 мм в среднем кронштейне платы.

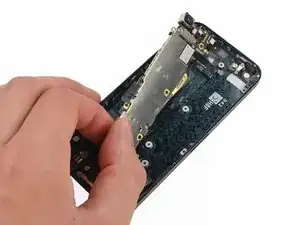

Снимите средний крепёжный кронштейн с платы логики.

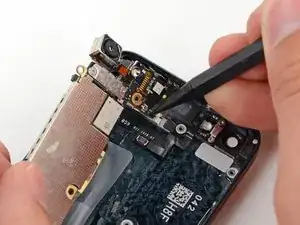

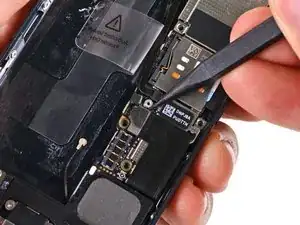

С помощью лопатки подденьте разъём кабеля Lightning, чтобы отсоединить его от гнезда на плате логики.

Осторожно отогните кабель назад и уберите с области платы логики.

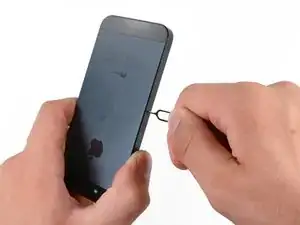

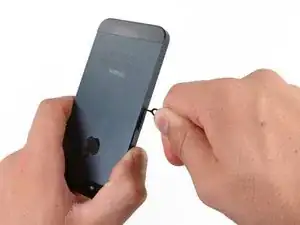

Нажмите на механизм извлечения SIM-карты на правой стороне iPhone с помощью инструмента для извлечения SIM-карты или согнутой скрепки, чтобы извлечь лоток SIM-карты.

В качестве альтернативы можно надавить на рычажок извлечения SIM-карты изнутри плоским концом лопатки.

Уберите лоток SIM-карты из iPhone.

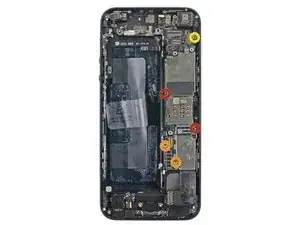

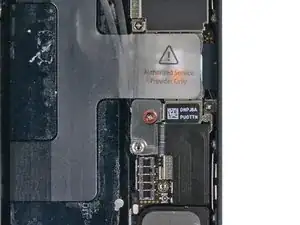

Удалите следующие винты, закрепляющие плату логики в задней крышке:

Два винта Phillips 2,3 мм

Два установочных винта 2,7 мм

Установочные винты лучше всего выкручивать с помощью отвертки или бит‑насадки для установочных винтов.

В крайнем случае можно использовать маленькую плоскую отвёртку — действуйте крайне осторожно, чтобы она не соскользнула и не повредила соседние детали.

Один неодимовый (немагнитный) установочный винт 2,7 мм

Обязательно верните этот винт на его исходное место в верхней части платы логики. Магнитный винт может мешать работе цифрового компаса.

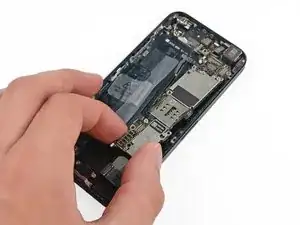

Поверните узел платы логики в сторону батареи относительно задней крышки.

Не пытайтесь полностью извлечь узел платы логики из задней крышки — под платой всё ещё подключён один кабель.

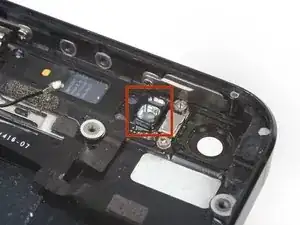

Окаймление вспышки приклеено к блоку вспышки и к задней крышке. Если оно осталось на задней крышке, снимите его пинцетом и установите обратно на блок вспышки.

Примечание: при повторной сборке устройства убедитесь, что нижний межсоединительный кабель не заправлен под плату логики.

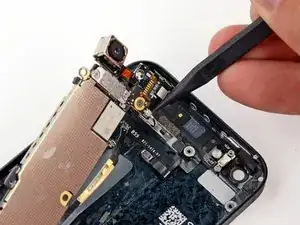

Используйте наконечник лопатки, чтобы поддеть разъём кабеля антенны Wi‑Fi и отсоединить его от гнезда на нижней стороне платы логики.

Снимите узел платы логики с задней крышки.

Держите плату логики на заземлённом антистатическом коврике, чтобы предотвратить повреждение цепей.

Удалите два винта Phillips 1,1 мм, крепящие кронштейн задней камеры к плате логики.

Снимите кронштейн задней камеры с платы логики.

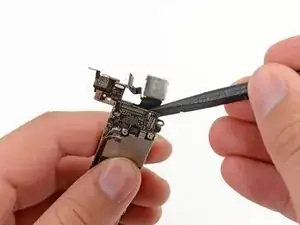

Используйте плоский конец лопатки, чтобы отключить кабель задней камеры от его гнезда на плате логики.

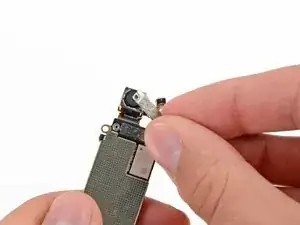

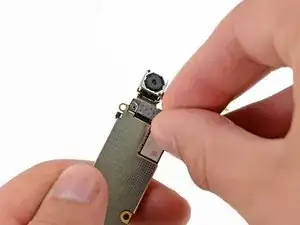

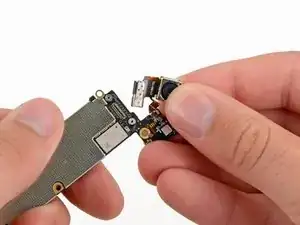

Снимите заднюю камеру с платы логики.

Ваша запасная деталь может поставляться без окаймления вспышки — если это так, снимите окаймление со старой камеры и перенесите на новую.
