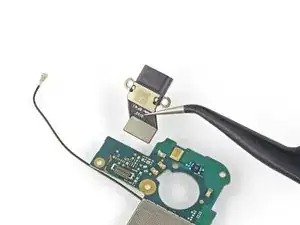

Замена зарядного порта Google Pixel 4a

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM.

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Вам потребуется приподнять экран, чтобы снять его с телефона. Внимательно прочтите следующие примечания перед продолжением.

Обратите внимание на два стыка по краю телефона:

Стык экрана: Этот стык отделяет экран от остальной части телефона. Именно здесь следует поддевать.

Стык рамки: Здесь пластиковая рамка соединяется с задней крышкой. Он закреплён винтами. Не поддевать в этом стыке.

Прежде чем начать, обратите внимание на следующие области на экране:

Гибкий шлейф экрана: Не вставляйте медиатор глубже, чем указано, иначе вы рискуете повредить этот шлейф.

Обратите внимание на оранжевую ленту под нижним правым углом экрана — она подвержена повреждению, если медиатор будет нажимать на неё. Вставляйте медиатор только настолько, насколько это необходимо для отделения клея экрана.

Пояс клея: Поддевание за пределы этой узкой зоны без наклона медиатора повредит OLED-панель.

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы смягчить клей.

Фен, тепловая пушка или тёплая плитка также могут быть использованы, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску секундным клеем к разбитому экрану.

Поместите присоску как можно ближе к правому краю экрана.

Поднимите присоску сильной равномерной тянущей силой.

Вставьте кончик медиатора в стык экрана не более чем на 1 мм.

Этот шаг демонстрирует, как вставлять медиатор, не повредив OLED-панель. Сделайте это до начала рассечения клея.

С медиатором, вставленным на 1 мм в зазор, поверните медиатор вверх под крутым углом.

Под крутым углом осторожно вдавите медиатор в зазор примерно на 1/4 дюйма (6 мм). Медиатор должен скользить под OLED-панелью.

Остановитесь, если почувствуете, что наконечник медиатора упирается в выступ. Медиатор может давить на край OLED-панели. Измените угол и попробуйте снова.

Протяните медиатор вдоль правого края экрана, чтобы перерезать клей.

Не вставляйте медиатор глубже чем на 1/4 дюйма (6 мм), иначе вы можете повредить гибкий шлейф экрана.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Клей экрана очень слабый, и вам обычно не потребуется повторно нагревать. Если экран трудно разрезать, нагрейте проблемную область в течение одной минуты и попробуйте снова.

Вставьте ещё один медиатор в правый край телефона под углом в том месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Проведите медиатором вокруг нижней части телефона, чтобы перерезать клей.

Под нижним правым углом экрана находится деликатный шлейф. Если вы почувствуете зацеп медиатора за что-либо, вытащите его и попробуйте снова. Убедитесь, что медиатор наклонён вниз и вставлен только настолько, насколько необходимо для разъединения клея (не более 2 мм глубиной).

Оставьте медиатор вставленным вдоль нижнего края, чтобы клей не склеился снова.

Вставьте ещё один медиатор в нижний край телефона под углом в том месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Используйте медиатор, чтобы рассечь клей по левому краю телефона.

Если экран трудно разрезать, нагрейте левый край в течение одной минуты и попробуйте снова.

Оставьте медиатор вставленным вдоль левого края телефона, чтобы клей не склеился снова.

Сверху экрана есть сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, осторожно обращайтесь, чтобы не повредить и не потерять этот компонент.

Вставьте ещё один медиатор в левый край телефона под углом в том месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Протяните медиатором вокруг верхнего края телефона, чтобы перерезать клей.

Если экран трудно разрезать, нагрейте верхний край в течение одной минуты и попробуйте снова.

После того как вы прорежете по периметру телефона, осторожно приподнимите правый край экрана, открывая телефон как книгу.

Пока не снимайте экран.

Используйте пластиковую лопатку для вскрытия, чтобы аккуратно прорезать оставшийся клей.

Поднимите за верхний край и откиньте экран через нижний край, пока он не ляжет стеклом вниз.

Будьте осторожны, чтобы не создавать натяжения на подключённый гибкий кабель.

С помощью пинцета аккуратно отогните чёрную ленту, закрывающую кронштейн разъёма экрана.

Если она в хорошем состоянии, её можно повторно использовать при сборке. В противном случае замените её куском изоленты.

Используйте отвёртку Torx T3, чтобы выкрутить два винта длиной 2.1 мм, фиксирующие кронштейн разъёма экрана.

В ходе ремонта следите за каждым винтом и возвращайте его строго на то же место.

С помощью пинцета снимите кронштейн разъёма экрана.

Сохраните этот компонент для повторной установки при сборке.

Используйте жало лопатки, чтобы поддеть и отсоединить гибкий кабель экрана.

Чтобы вновь подключить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.

Снимите экран.

Для установки нового экрана:

Проверьте, установлен ли в вашем запасном экране защитный экранный сетчатый фильтр динамика и клеевая лента верхнего края.

Если да, верхняя клеевая лента не понадобится.

Если нет, снимите большую прозрачную подложку с клеевой ленты верхнего края и нанесите её на экран (не на рамку). Убедитесь, что большая выемка совмещена с сеткой динамика.

Следуйте этому руководству, чтобы нанести клеевую ленту, вырезанную по размеру.

Используйте третье фото в качестве ориентира для расположения клеевых элементов.

При запуске после сборки экран пройдёт калибровку. Не прикасайтесь к экрану в этот период — это может привести к неправильной калибровке сенсора и проблемам с сенсорным вводом.

Используйте отвёртку Torx T3, чтобы выкрутить восемь винтов длиной 4.3 мм, крепящих заднюю крышку к среднему каркасу.

На фото показаны компоненты среднего каркаса под задней крышкой. Обратите внимание на пружинные контакты у кромки каркаса. При следующем шаге, когда вы будете резать лезвием вдоль шва, не вставляйте лезвие глубже 2 мм, чтобы не повредить пружинные контакты.

В следующих трёх шагах не вставляйте лопатку в шов более чем на 2 мм.

Вставьте пластиковую лопатку в шов между средним каркасом и задней крышкой. Угол вкладывания лопатки должен быть острый, направлен вниз в шов.

Проведите лопатку вдоль нижнего края телефона, чтобы отщелкнуть пластиковые защёлки, фиксирующие заднюю крышку на среднем каркасе.

Проведите лопатку вдоль левого края телефона, чтобы отщёлкнуть пластиковые защёлки, фиксирующие заднюю крышку на среднем каркасе.

Проведите лопатку вдоль верхнего и правого краёв телефона, чтобы освободить оставшиеся защёлки.

Осторожно откиньте заднюю крышку снизу телефона через верх и вокруг задней части.

Положите заднюю крышку на рабочую поверхность и слегка уложите средний каркас на заднюю крышку, не создавая натяжения на подключённые гибкие кабели.

Используйте отвёртку Torx T3, чтобы выкрутить семь винтов, фиксирующих кронштейн материнской платы:

Три чёрных винта длиной 2.9 мм

Три винта длиной 2 мм

Один винт длиной 4.1 мм

Кончиком лопатки отщёлкните кронштейн материнской платы в верхнем правом и нижнем правом углах материнской платы.

С помощью пинцета снимите кронштейн материнской платы.

Плоским концом лопатки подденьте и отсоедините кабель батареи.
