Замена аккумулятора Google Pixel 4a

Вставьте инструмент для извлечения SIM-карты, насадку или выпрямленную скрепку в отверстие лотка SIM-карты.

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Вам нужно будет поддеть экран, чтобы снять его с телефона. Перед продолжением внимательно прочтите следующие заметки.

Обратите внимание на два шва на краю телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь следует поддевать.

Шов рамки: Здесь пластиковая рамка соединяется с задней крышкой. Он зафиксирован винтами. Не поддевать в этом шве.

Перед началом обратите внимание на следующие области на экране:

Гибкий кабель экрана: Не вставляйте инструмент для вскрытия глубже, чем указано, иначе вы рискуете повредить этот кабель.

Обратите внимание на оранжевую ленточную шлейф-плату под нижним правым углом экрана, которая может повредиться, если инструмент будет надавливать на неё. Вставляйте инструмент только настолько, насколько это необходимо для разъединения клея экрана.

Клеевой периметр: Поддевание за пределами этого узкого периметра без наклона инструмента повредит OLED-панель.

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы смягчить клей.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Поместите присоску как можно ближе к правому краю экрана.

Поднимите присоску сильным равномерным усилием.

Вставьте наконечник инструмента для вскрытия в шов экрана не более чем на 1 мм.

Этот шаг показывает, как вставить инструмент, не повредив OLED-панель. Сделайте это перед началом рассечения клея.

При вставленном на 1 мм в зазор инструменте, поднимите его вверх под крутым углом.

При крутом угле аккуратно продвиньте инструмент в зазор примерно на 1/4 дюйма (6 мм). Инструмент должен скользить под OLED-панелью.

Прекратите, если почувствуете, что наконечник инструмента упирается в гребень. Инструмент может давить на край OLED-панели. Измените угол и попробуйте снова.

Проводите инструментом вдоль правого края экрана, чтобы разрезать клей.

Не вставляйте инструмент глубже 1/4 дюйма (6 мм), иначе вы можете повредить гибкий кабель экрана.

Оставьте инструмент в верхнем правом углу, чтобы клей не застыл снова.

Клей экрана очень слабый, и вам не должно потребоваться повторное нагревание. Если экран трудно разрезать, нагрейте трудную область в течение одной минуты и попробуйте снова.

Вставьте другой инструмент для вскрытия в правый край телефона под углом в месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Проведите инструментом вокруг нижней части телефона, чтобы разрезать клей.

Под нижним правым углом экрана находится деликатный кабель. Если вы почувствуете, что инструмент зацепился за что-то, выньте его и попробуйте снова. Убедитесь, что инструмент направлен вниз и вставлен только настолько, насколько необходимо для разделения клея (не глубже 2 мм).

Оставьте инструмент вставленным вдоль нижнего края, чтобы клей не слипся снова.

Вставьте ещё один инструмент для вскрытия в нижний край телефона под углом в месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Используйте инструмент, чтобы разрезать клей по левому краю телефона.

Если экран трудно разрезать, нагрейте левый край в течение одной минуты и попробуйте снова.

Оставьте инструмент вставленным вдоль левого края телефона, чтобы клей не слипся снова.

Сверху экрана находится сетка, покрывающая разговорный динамик. Если у вас нет запасной сетки, будьте осторожны, чтобы не повредить и не потерять этот компонент.

Вставьте ещё один инструмент для вскрытия в левый край телефона под углом в месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Проведите инструментом вокруг верхнего края телефона, чтобы разрезать клей.

Если экран трудно разрезать, нагрейте верхний край в течение одной минуты и попробуйте снова.

После того как Вы прорезали по периметру телефона, аккуратно поднимите правый край экрана, открывая телефон как книгу.

Пока не снимайте экран.

Используйте пластиковую лопатку для открытия, чтобы аккуратно прорезать оставшийся клей.

Поднимите от верхнего края и отведите экран над нижним краем, чтобы можно было уложить его стеклом вниз.

Остерегайтесь нагрузки на присоединённый гибкий кабель.

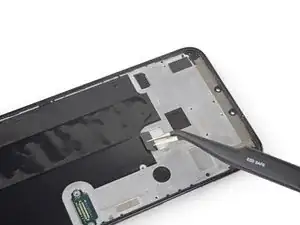

Пинцетом аккуратно отогните чёрную ленту, закрывающую крепление разъёма экрана.

Если лента в хорошем состоянии, её можно использовать повторно при сборке. В противном случае замените её кусочком изоленты.

Отверткой T3 Torx открутите два винта длиной 2.1 мм, фиксирующих крепление разъёма экрана.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место.

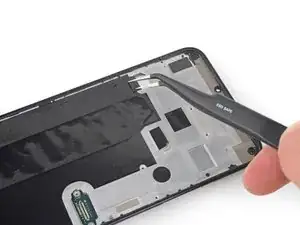

Пинцетом снимите крепление разъёма экрана.

Сохраните этот компонент для повторной установки при сборке.

Кончиком лопатки подденьте и отсоедините гибкий кабель экрана.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите контакты и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неверном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите экран.

Для установки нового экрана:

Проверьте, имеет ли ваш запасной экран сетку динамика и клей на верхнем крае, установленные заранее.

Если да — верхний клей не потребуется.

Если нет — снимите большую прозрачную подложку с верхнего клеевого слоя и приклейте его на экран (не на рамку). Убедитесь, что большая вырезанная часть совмещена с сеткой динамика.

Следуйте этому руководству, чтобы применить клей вырезанный по размеру.

Используйте третью фотографию как ориентир при позиционировании клеевых элементов.

Во время первого включения после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану в этот момент — это может привести к неправильной калибровке сенсора и проблемам с сенсорным управлением.

Отверткой T3 Torx отвинтите восемь винтов длиной 4.3 мм, фиксирующих заднюю крышку к средней рамке.

На этой фотографии показаны компоненты средней рамки под задней крышкой. Обратите внимание на контактные пружины у края средней рамки. При резании лопаткой в следующем шаге не вставляйте лопатку более чем на 2 мм, чтобы не повредить контактные пружины.

В следующих трёх шагах не вставляйте лопатку более чем на 2 мм в зазор.

Вставьте пластиковую лопатку в зазор между средней рамкой и задней крышкой. Угол лопатки направьте вниз под острым углом в зазор.

Проведите лопаткой вдоль нижнего края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку к средней рамке.

Проведите лопатку вдоль левого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку к средней рамке.

Проведите лопатку вокруг верхнего и правого краёв телефона, чтобы освободить оставшиеся защёлки.

Аккуратно отведите заднюю крышку от нижней части телефона через верх и вокруг задней стороны.

Положите заднюю крышку на рабочую поверхность и слегка положите на неё среднюю рамку, аккуратно избегая нагрузки на присоединённые гибкие кабели.

Отверткой T3 Torx отвинтите семь винтов, фиксирующих крепление платы:

Три чёрных винта длиной 2.9 мм

Три винта длиной 2 мм

Один винт длиной 4.1 мм

Кончиком лопатки отщёлкните крепление платы в верхнем правом и нижнем правом углах платы.

Пинцетом снимите крепление платы.

Плоским концом лопатки подденьте и отсоедините кабель батареи.

Используйте наконечник лопатки, чтобы отсоединить два гибких кабеля, соединяющих датчик отпечатков пальцев и кнопки с платой.

Снимите заднюю крышку.

Переверните среднюю рамку.

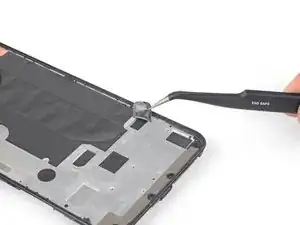

Используйте пинцет, чтобы снять два куска чёрной ленты, закрывающие выдвижные язычки клея батареи.

Если куски ленты остались целыми, используйте их повторно при сборке. В противном случае замените их электроизоляционной лентой.

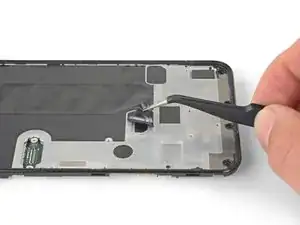

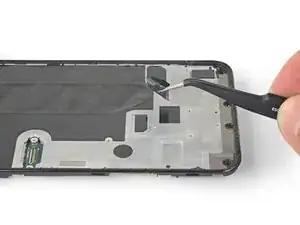

Используйте пинцет, чтобы приподнять выдвижные язычки клея батареи, чтобы вы могли схватить их пальцами.

Будьте осторожны, чтобы не проколоть дно батареи пинцетом.

Старайтесь держать клейкие ленты ровными и без складок во время этой операции; скрученные или смятые ленты будут слипаться и рваться, вместо того чтобы вытягиваться чисто.

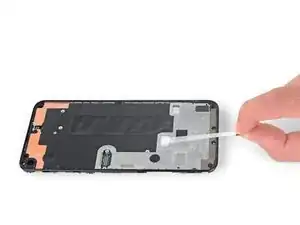

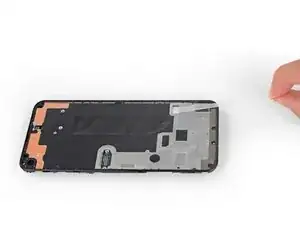

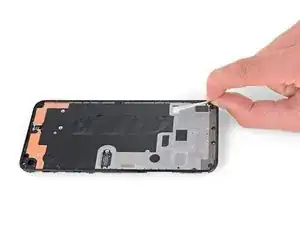

Медленно тяните один язычок клея батареи от батареи, в сторону нижнего края телефона.

Тяните равномерно, поддерживая постоянное натяжение ленты, пока она не выскользнёт из-под батареи и средняя рамка. Для наилучшего результата тяните ленту под как можно меньшим углом.

Лента растянется во много раз по длине. Продолжайте тянуть и при необходимости снова возьмитесь за ленту ближе к батарее.

Если язычки клея порвутся в процессе удаления, используйте пальцы или тупой пинцет, чтобы достать оставшуюся часть ленты, и продолжайте тянуть.

Если какая-либо из клеевых лент оторвалась под батареей и не была извлечена, капните несколько капель 90% изопропилового спирта в отверстие повреждённого язычка и наклоните телефон в сторону верхнего края, чтобы спирт стек к оставшемуся клею. Подождите одну минуту, чтобы клей размягчился, затем переходите к следующему шагу.

Не используйте повторно батарею, если она деформирована или повреждена, так как это представляет опасность. Замените её на новую.

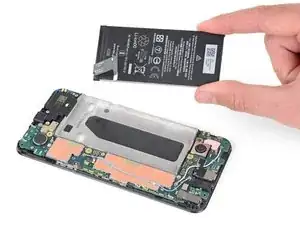

Извлеките батарею.

Если клей успешно удалён, батарея должна свободно выпадать.

Если батарея не может быть легко извлечена, нанесите 90% изопропиловый спирт, как указано в предыдущем шаге.

После того как вы подождали одну минуту, чтобы спирт размягчил клей, используйте медиатор для вскрытия, чтобы поддеть батарею с одного из длинных краёв.

Не сгибайте батарею.
