Замена материнской платы Google Pixel 4a 5G

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие лотка SIM-карты.

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Вам потребуется поддеть экран, чтобы снять его с телефона. Внимательно прочтите следующие замечания перед продолжением.

Обратите внимание на два шва по краю телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь нужно поддеть.

Шов рамки: Здесь пластиковая рамка примыкает к задней крышке. Она зафиксирована винтами. Не поддёвывайте в этом шве.

Перед началом обратите внимание на следующие участки на экране:

Шлейф экрана: Не вставляйте инструмент глубже, чем указано, иначе вы рискуете повредить этот шлейф.

Клеевая окантовка: Поддевание за пределами этой узкой окантовки без наклона инструмента повредит OLED-панель.

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удерживаться. Также можно использовать очень прочную ленту вместо присоски. В крайнем случае можно суперклеем приклеить присоску к разбитому экрану.

Разместите присоску как можно ближе к правому краю экрана.

Поднимите присоску сильной и устойчивой тягой.

Вставьте кончик плоского инструмента в шов экрана не глубже 1 мм.

Этот шаг показывает, как вставить инструмент, не повредив OLED-панель. Выполните это перед тем, как резать клей.

С инструментом, вставленным на 1 мм в зазор, разогните его вверх под крутым углом.

Под этим крутым углом аккуратно протолкните инструмент в зазор примерно на 1/4 дюйма (6 мм). Инструмент должен скользить ниже OLED-панели.

Остановитесь, если почувствуете, что кончик инструмента упёрся в выступ. Инструмент может давить на край OLED-панели. Поменяйте угол и попробуйте снова.

Проведите инструментом вдоль правого края экрана, чтобы разрезать клей.

Не вставляйте инструмент глубже 1/4 дюйма (6 мм), иначе вы можете повредить шлейф экрана.

Оставьте инструмент внизу справа, чтобы клей не слипся снова.

На верхнем крае экрана есть сетка, закрывающая динамик. Если у вас нет запасной сетки, будьте осторожны, чтобы не повредить и не потерять этот компонент.

Клей по периметру слабый, поэтому повторно нагревать обычно не требуется. Если экран трудно разрезать, нагрейте проблемную область одну минуту и попробуйте снова.

Вставьте другой плоский инструмент в правый край телефона под углом в месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Проведите инструментом по верхнему краю телефона, чтобы разрезать клей.

Оставьте инструмент вставленным вдоль верхнего края, чтобы клей не слипся снова.

Вставьте другой плоский инструмент в верхний край телефона под углом в месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Используйте инструмент, чтобы разрезать по верхнему левому углу там, где находится окно камеры.

Если экран трудно разрезать, нагрейте проблемную область одну минуту и попробуйте снова.

Оставьте инструмент вставленным вдоль левого края телефона, чтобы клей не слипся снова.

Проведите инструментом, чтобы разрезать клей по левому краю телефона.

Если экран трудно разрезать, нагрейте проблемную область одну минуту и попробуйте снова.

Имейте в виду, что вы сейчас режете рядом со шлейфом экрана и сенсорного слоя.

Проведите инструментом вокруг нижнего левого угла и по дну дисплея, чтобы разрезать оставшийся клей.

Если экран трудно разрезать, нагрейте проблемную область одну минуту и попробуйте снова.

Имейте в виду, что вы сейчас режете рядом со шлейфом экрана и сенсорного слоя.

Как только Вы прорежете по периметру телефона, аккуратно приподнимите правый край экрана, частично открыв телефон как книгу.

Пока не снимайте экран.

Используйте медиатор для вскрытия, чтобы аккуратно прорезать оставшийся клей.

Поднимите от верхнего края и откиньте экран через нижний край, пока не сможете положить его стеклом вниз.

Осторожно: не создавайте напряжения на присоединённом шлейфе.

Используйте ноготь или пинцет, чтобы аккуратно снять ленту, закрывающую разъём экрана.

Если лента в хорошем состоянии, Вы можете использовать её повторно при сборке. В противном случае замените её кусочком каптоновой ленты.

Вставьте наконечник лопатки в зазор пластикового держателя, фиксирующего шлейф экрана.

Подденьте пластиковую крышку прямо вверх, пока она не выскочит из посадочного места.

Пластиковая крышка может отскочить в воздух.

Снимите пластиковую крышку.

Используйте наконечник лопатки, чтобы поддеть и отсоединить шлейф экрана.

Чтобы снова присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При несовпадении разъёма контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите экран.

Для установки нового экрана:

Проверьте, предустановлены ли на Вашем запасном экране сетка динамика и клей по верхнему краю.

Если предустановлены, клей по верхнему краю не потребуется.

Если нет, снимите большую прозрачную подложку с клея по верхнему краю и приклейте его к экрану (не к рамке). Убедитесь, что большая вырезка совмещена с сеткой динамика.

Следуйте этому руководству, чтобы применить клей, вырезанный по размеру.

Используйте третью фотографию как эталон для позиционирования клеевых полос.

Во время запуска после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот период, иначе это может привести к неправильной калибровке сенсора и появлению проблем с сенсорным вводом.

Используйте отвертку T3 Torx, чтобы вынуть девять винтов длиной 4.4 мм, крепящих заднюю крышку к средней раме.

В ходе ремонта следите за каждым винтом и убедитесь, что он вернётся именно в своё место.

Вставьте медиатор в шов между средней рамой и задней крышкой прямо над лотком для SIM-карты.

Проведите медиатором вдоль правого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку на средней раме.

Продолжайте проводить медиатором вдоль верхнего, левого и нижнего краёв телефона, пока все пластиковые защёлки, фиксирующие заднюю крышку на средней раме, не освободятся.

Переверните телефон так, чтобы задняя крышка была сверху.

Аккуратно откиньте заднюю крышку в вертикальное положение.

Не снимайте заднюю крышку. Она всё ещё удерживается двумя шлейфами.

Подоприте заднюю крышку об объект, например картонную коробку или банку с напитком.

Используйте отвертку T3 Torx, чтобы вынуть семь винтов, фиксирующих крепление материнской платы:

Четыре винта длиной 4.0 мм

Три винта длиной 2.1 мм

Снимите крепление материнской платы.

Используйте наконечник лопатки, чтобы отсоединить кабель батареи от материнской платы.

Используйте наконечник лопатки, чтобы поддеть и отсоединить кабель датчика отпечатка пальца.

Используйте наконечник лопатки, чтобы поддеть и отсоединить кабель переднего сенсорного блока.

Снимите заднюю крышку.

Используйте отвертку T3 Torx, чтобы вынуть два винта длиной 4.2 мм из сборки динамика.

Подденьте кончик лопатки под узел динамика.

Будьте осторожны, чтобы не проколоть белые мембраны по обеим сторонам динамика, если вы планируете использовать его снова.

Переверните узел динамика так, чтобы он слегка опирался на аккумулятор.

Используйте пинцет, чтобы отсоединить антенный кабель от узла динамика.

Берите металлический разъем антенного кабеля пинцетом — не пластиковый кабель.

Аккуратно отодержите узел динамика от ленты, на которой он приклеен.

Будьте осторожны, чтобы не проколоть белые мембраны по обеим сторонам динамика, если вы планируете использовать его снова.

Снимите узел динамика.

С помощью пальцев или пинцета снимите ленту с медной фольги.

Медная фольга тонкая и легко прокалывается.

Используйте плоский конец лопатки, чтобы отсоединить фронтальную камеру от материнской платы.

Снимите фронтальную камеру.

Пальцами или пинцетом вытащите антенный кабель из-под ленты, закрывающей его.

Используйте кончик лопатки, чтобы отсоединить кабель динамика от материнской платы.

Используйте кончик лопатки, чтобы отсоединить кабель разъёма наушников от материнской платы.

Используйте пинцет, чтобы снять ленту на телефоне, закрывающую антенный гибкий кабель.

Отверткой Torx T3 снимите винт длиной 2,1 мм, фиксирующий разъём зарядки.

Материнская плата удерживается в среднем каркасе пластиковыми защёлками.

Вставьте кончик лопатки в зазор между материнской платой и средним каркасом рядом с фронтальными камерами, чтобы освободить её из первой защёлки.

Возьмите материнскую плату пальцами и откройте её как книгу.

Это освободит остальные защёлки.

Поднимите материнскую плату прямо вверх, чтобы извлечь её.

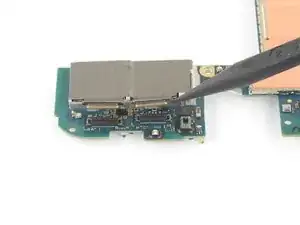

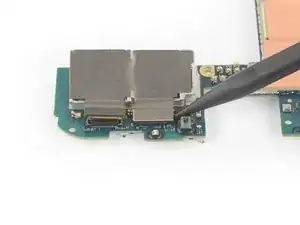

Используйте плоский конец лопатки, чтобы отсоединить левую камеру от материнской платы.

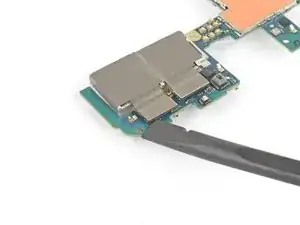

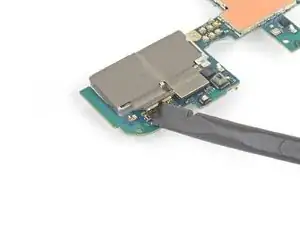

Используйте кончик лопатки, чтобы отсоединить правую камеру от материнской платы.

Действуйте осторожно, чтобы не повредить маленькие конденсаторы на материнской плате.

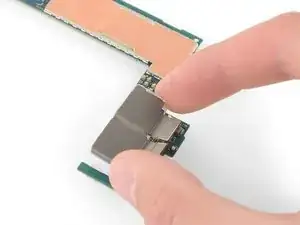

Снимите узел фронтальной камеры.

Если в модуле замены есть пластиковая прокладка, обязательно удалите её перед установкой модуля.

Убедитесь, что поверхность линзы чиста от пятен и пыли перед установкой узла камеры.

Снимите узел USB-C порта с материнской платы.

Остаётся только материнская плата.
