Замена аккумулятора Google Pixel 4 XL

Приготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию высокой температуры.

Приложите присоску к разогретому краю задней панели, прижмите её, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой панели.

Сильной и ровной тянущей силой оттяните присоску, чтобы образовать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают сложности, нагрейте край сильнее и попробуйте снова.

Вставьте острие медиатора (opening pick) в образовавшийся зазор.

Проведите медиатором вдоль нижнего края влево, чтобы разрезать клей.

Не вынимая медиатора, проведите им от нижнего левого угла к нижнему правому, чтобы полностью прорезать клей по нижней стороне.

Оставьте медиатор в нижнем правом углу, чтобы предотвратить повторное склеивание.

Приготовьте iOpener и приложите его к левой стороне телефона на одну минуту.

Вставьте второй медиатор под заднюю панель прямо над портом зарядки.

Проведите медиатором к нижнему левому углу телефона.

Проведите медиатором вокруг нижнего левого угла и по левой стороне телефона, чтобы разрезать клей.

Клей может быть очень вязким. Вводите и выводите медиатор пилящими движениями, чтобы облегчить разрезание.

Остановитесь, когда достигнете верхнего левого угла, рядом с камерой, и оставьте медиатор вставленным.

Приготовьте iOpener и приложите его к правой стороне телефона на одну минуту.

Держая первые два медиатора на месте, вставьте третий медиатор в нижнюю часть правой стороны.

Проведите медиатором вверх к верхней части телефона, разрезая клей по правой стороне.

Остановитесь, когда достигнете верхнего правого угла, и оставьте медиатор вставленным.

Проведите третий медиатор вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.

После того как вы прорежете клей по периметру телефона, осторожно приподнимите правый край задней крышки, открывая её как книгу.

Не пытайтесь сразу снять панель полностью, поскольку она всё ещё подключена к телефону.

Продолжайте открывать заднюю панель, пока не сможете подпереть её о левый край телефона, осторожно, чтобы не создавать напряжения на подключённом шлейфе.

При сборке это хорошее время включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Снимите четыре винта Torx T3, удерживающие экран защиты разъёма аккумулятора:

Один винт 1.8 мм

Один винт 4.1 мм

Один винт 4.4 мм с упором

Один винт 4.0 мм с упором

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

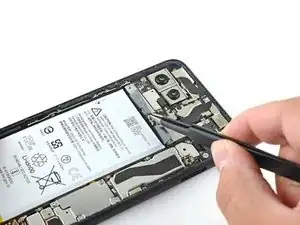

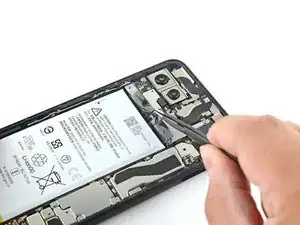

Используйте пинцет, чтобы снять защитную крышку разъёма аккумулятора.

Когда вы используете лопатку рядом с аккумулятором, будьте крайне осторожны и не проколите аккумулятор.

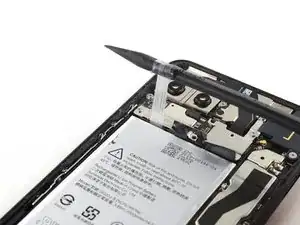

Используя остроконечный конец лопатки, подденьте разъем аккумулятора прямо вверх от платы, чтобы отключить аккумулятор.

Чтобы снова присоединить защёлкивающиеся разъёмы наподобие этого, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно подогните кабель аккумулятора, чтобы он случайно не коснулся контактов во время дальнейшего ремонта.

Используйте отвертку T3 Torx, чтобы выкрутить два винта длиной 4,1 мм, крепящих крышку разъёма задней панели.

Снимите крышку разъёма задней панели пинцетом.

Используя остроконечный конец лопатки, подденьте и отключите разъём задней панели.

Снимите заднюю панель.

При сборке следуйте этому руководству по установке клеевых лент, вырезанных под размеры вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанные клеевые полоски.

Используйте тупой пинцет, чтобы приподнять тяговые язычки клейких лент аккумулятора, чтобы вам было легче схватить их пальцами.

Аккумулятор удерживается тремя отдельными растягивающимися клеевыми лентами, которые соединены одним чёрным тяговым язычком. Можно попытаться вынуть все три ленты вместе, но проще разрезать чёрный язычок в месте выемки и вытащить каждую ленту по отдельности.

Тяните за чёрный тяговый язычок под небольшим углом, прилагая равномерную силу. Когда клей потянется, намотайте его на лопатку и продолжайте тянуть.

Продолжайте уверенно тянуть клейкую ленту с постоянной силой, время от времени вращая лопатку, чтобы оголённая часть язычка оставалась как можно короче.

На это может потребоваться большое усилие.

Эти тяговые язычки склонны к разрыву в процессе. Старайтесь тянуть как можно медленнее.

Если тяговые язычки не растягиваются, можно наполнить пластиковую пипетку или шприц высококонцентратым изопропиловым спиртом и капнуть несколько капель под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

Повторите этот процесс для каждого из трёх язычков, пока все они не будут извлечены или не порвутся пополам.

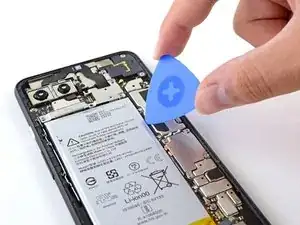

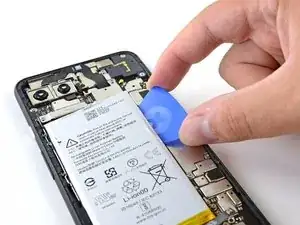

Если язычки аккумулятора порвались при удалении, вставьте медиатор для вскрытия в верхний правый край аккумулятора и прорежьте клей под ним.

Даже если вам удалось вынуть все три тяговые ленты, использование медиатора для отслоения аккумулятора может помочь.

Не вставляйте медиатор на или ниже кабеля датчика захвата, так как медиатор может повредить гибкий кабель зарядного порта, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это потенциальная опасность. Замените его на новый.

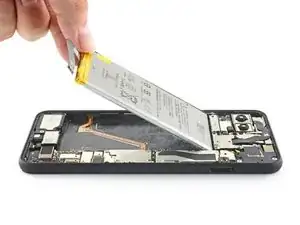

Поднимите аккумулятор вверх, от телефона, чтобы извлечь его.

Чтобы установить заменяющий аккумулятор:

Удалите остатки клея из отсека для аккумулятора.

Если вы используете растягивающийся клей-фиксатор, нанесите его на аккумулятор. В противном случае примените двустороннюю ленту или заранее вырезанные клеевые полоски в гнезде аккумулятора, стараясь не закрывать гибкий кабель зарядного порта. Снимите защитные плёнки с ленты, чтобы обнажить клей.

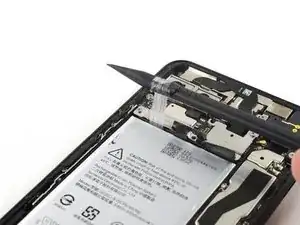

Временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное расположение аккумулятора.

Уложите аккумулятор на место и плотно прижмите.

Отключите разъём аккумулятора от гнезда на плате и продолжите сборку.
