Замена экрана Google Pixel 4 XL

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в небольшое отверстие на лотке SIM-карты на левой кромке телефона.

Нажмите сильно, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Наложите присоску на нагретую кромку задней панели, прижимая её, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, наклейте слой прозрачной упаковочной ленты, чтобы присоска могла держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, допускается приклеить присоску суперклеем к разбитой панели.

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают сложности, примените больше тепла к кромке и попробуйте снова.

Вставьте острие медиатора в образовавшийся зазор.

Проведите медиатором по нижней части в направлении к левому углу, разрезая клей.

Не вынимая медиатор, проведите им от нижнего левого угла к нижнему правому, чтобы полностью разрезать клей на нижней стороне.

Оставьте медиатор в нижнем правом углу, чтобы клей не схватился снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте второй медиатор под заднюю панель прямо над разъёмом для зарядки.

Проведите медиатором вниз к нижнему левому углу телефона.

Проведите медиатором через нижний левый угол и вдоль левой стороны телефона, разрезая клей.

Клей может быть очень вязким. Впихивайте и вытаскивайте медиатор пилящими движениями, чтобы облегчить резку.

Остановитесь у верхнего левого угла, рядом с камерой, и оставьте медиатор вставленным.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Держая первые два медиатора на месте, вставьте третий медиатор в нижней части правой стороны.

Проведите медиатором вверх к верхней части телефона, разрезая клей на правой стороне.

Остановитесь у верхнего правого угла и оставьте медиатор вставленным.

Проведите третий медиатор вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.

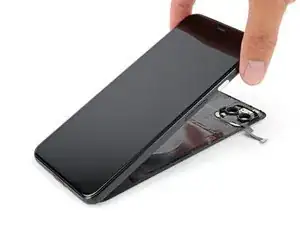

Когда вы прорезали клей по периметру телефона, осторожно поднимите правую кромку задней крышки, открывая её как книгу.

Не пытайтесь снять панель полностью — она всё ещё соединена с телефоном.

Продолжайте открывать заднюю панель, пока не сможете положить её на левый край телефона, избегая натяжения прикреплённого шлейфа.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон снова перед продолжением работы.

Удалите четыре винта Torx T3, удерживающие экранную пластину разъёма аккумулятора:

Один винт 1.8 мм

Один винт 4.1 мм

Один винт с плечиком 4.4 мм

Один винт с плечиком 4.0 мм

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно туда, откуда был извлечён.

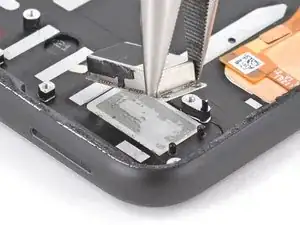

С помощью пинцета снимите экран защитного кожуха разъёма аккумулятора.

При использовании лопатки рядом с аккумулятором будьте очень осторожны, чтобы не проколоть аккумулятор.

Используя остроконечный конец лопатки, подденьте разъём аккумулятора прямо вверх от материнской платы, чтобы отключить аккумулятор.

Для повторного присоединения нажимных разъёмов, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по середине. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно подогните кабель аккумулятора, чтобы он случайно не коснулся контактов во время дальнейшего ремонта.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта длиной 4,1 мм, крепящие крышку разъёма задней панели.

С помощью пинцета снимите крышку разъёма задней панели.

Используя остроконечный конец лопатки, подденьте и отключите разъём задней панели.

Снимите заднюю панель.

При сборке повторно, следуйте этому руководству для установки саморезанных клеевых полос для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанные клеевые полосы.

Используйте тупой пинцет, чтобы приподнять выдвижные язычки клея аккумулятора, чтобы вам было легче ухватиться за них пальцами.

Аккумулятор удерживается тремя отдельными растягивающимися клеевыми лентами, которые соединены одним чёрным язычком. Можно попытаться вытащить все три ленты вместе, но легче разрезать чёрный язычок по надрезу и вытащить каждую ленту по отдельности.

Тяните за чёрный язычок под небольшим углом с равномерным усилием. Когда клей растянется, скрутите его вокруг лопатки и продолжайте тянуть.

Продолжайте упорно тянуть за клеевую ленту с постоянной силой, поворачивая лопаткой время от времени, чтобы оголённая часть язычка была как можно короче.

Это может потребовать больших усилий.

Эти клеевые язычки очень склонны к разрыву в процессе. Старайтесь тянуть как можно медленнее.

Если клеевые язычки не растягиваются, можно наполнить пластиковую пипетку или шприц из пластика высококонцентрированным изопропиловым спиртом и капнуть несколько капель под левый край аккумулятора. Дайте спирту минуту ослабить клей.

Повторите этот процесс для каждой из трёх язычков, пока все они не будут извлечены или не порвутся пополам.

Если язычки аккумулятора порвались при удалении, вставьте медиатор в верхний правый край аккумулятора и разрежьте клей под ним.

Даже если вы успешно удалили все три клеевых язычка, использование медиатора для освобождения аккумулятора может быть полезно.

Не вставляйте медиатор на уровне или ниже кабеля датчика захвата, так как медиатор может повредить гибкий кабель разъёма зарядного порта, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это представляет опасность. Замените его на новый аккумулятор.

Поднимите аккумулятор вверх, от телефона, чтобы удалить его.

Чтобы установить заменяющий аккумулятор:

Удалите оставшийся клей из отсека для аккумулятора.

Если вы используете растяжимые клеевые ленты, нанесите их на аккумулятор. В противном случае примените двусторонний скотч или заранее вырезанные клеевые полосы в отсеке для аккумулятора телефона, следя за тем, чтобы не закрыть гибкий кабель зарядного порта. Удалите защитные плёнки с лент, чтобы открыть клей.

Временно подключите разъём аккумулятора к гнезду на материнской плате. Это обеспечит правильное положение аккумулятора.

Уложите аккумулятор на место и плотно прижмите.

Отключите разъём аккумулятора от его гнезда на материнской плате и продолжите сборку.

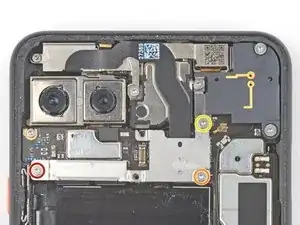

Используя отвёртку T3 Torx, выкрутите следующие винты, крепящие крышку разъёма задней камеры:

Один винт 2,7 мм

Один винт 4,1 мм

Один винт 4,2 мм

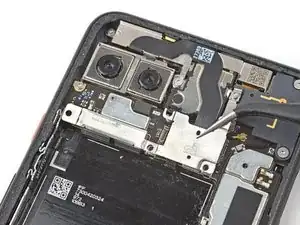

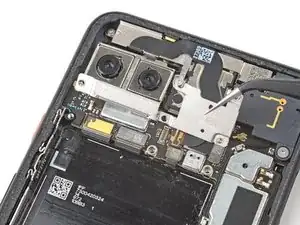

С помощью пинцета снимите крышку разъёма тыльной камеры.

Используйте отвёртку T3 Torx, чтобы выкрутить следующие винты, крепящие крышку разъёма фронтальной камеры:

Один винт 4,1 мм

Один винт 4,0 мм с опорной ступенью

Один винт 4,1 мм с опорной ступенью

С помощью пинцета снимите крышку разъёма фронтальной камеры.

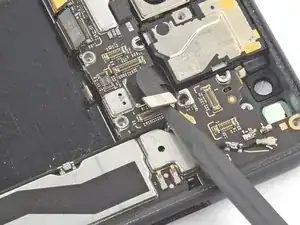

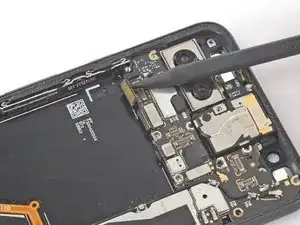

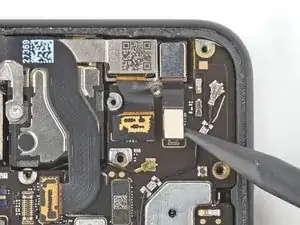

Используйте заострённый конец лопатки, чтобы поддеть разъёмы камеры и датчика прямо вверх от материнской платы и отключить их.

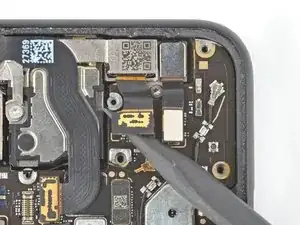

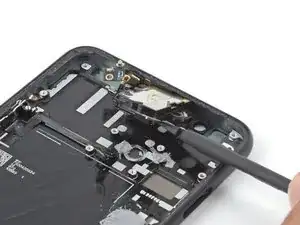

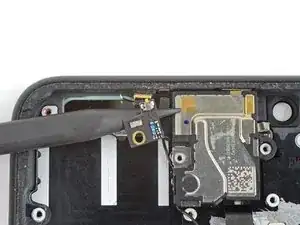

Используйте заострённый конец лопатки, чтобы поддеть и отключить оставшийся разъём датчика от материнской платы.

Этот кабель приклеен к телефону слабым клеем.

Используйте отвёртку T3 Torx, чтобы удалить следующие винты с узла передней камеры и датчика:

Два винта 2,7 мм

Один винт 3,1 мм

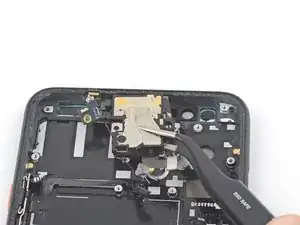

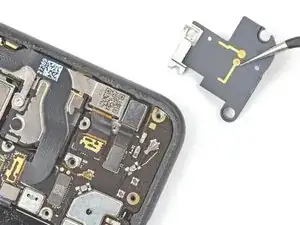

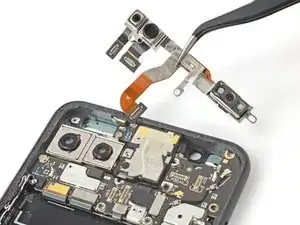

Используйте пинцет, чтобы снять узел передней камеры и датчика.

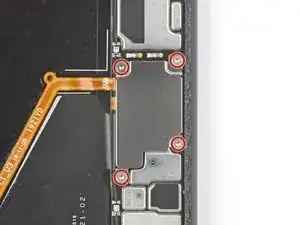

Используйте отвёртку T3 Torx, чтобы выкрутить четыре винта 3,5 мм, фиксирующие крышку разъёма дисплея.

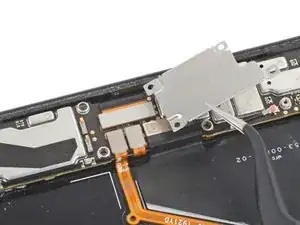

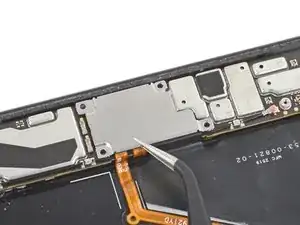

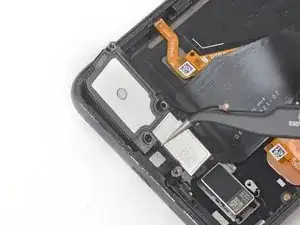

Используйте пинцет, чтобы снять крышку разъёма дисплея.

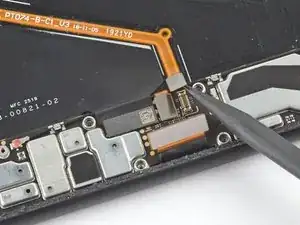

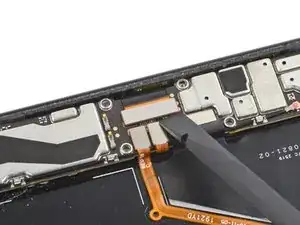

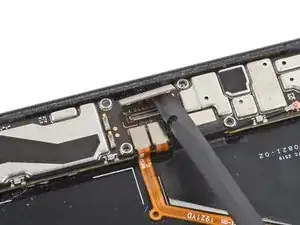

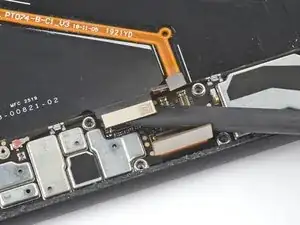

Используйте плоский конец лопатки, чтобы отключить разъём дисплея от материнской платы.

Используйте отвёртку T3 Torx, чтобы выкрутить винт 2,7 мм, фиксирующий материнскую плату к рамке.

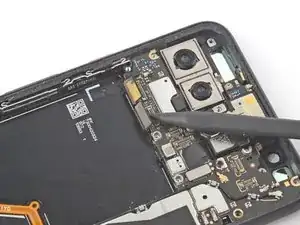

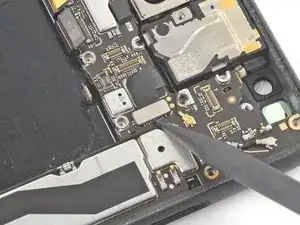

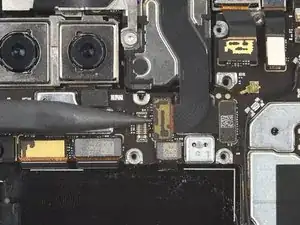

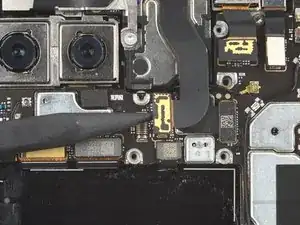

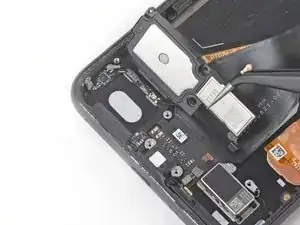

Используйте заострённый конец лопатки, чтобы отключить три разъёма боковых клавиш и тыльной камеры от материнской платы.

Используйте заострённый конец лопатки, чтобы отключить динамик разговорного громкоговорителя от материнской платы.

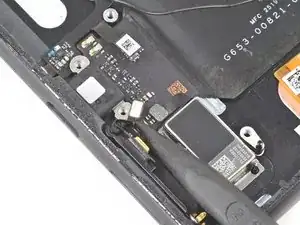

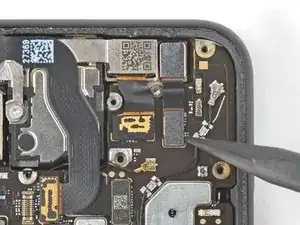

Используйте заострённый конец лопатки, чтобы отключить два разъёма датчиков захвата от материнской платы.

Используйте плоский конец лопатки, чтобы отключить разъём зарядного порта от материнской платы.

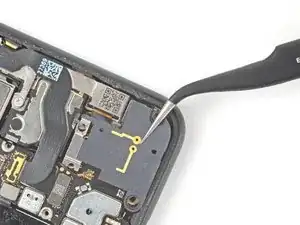

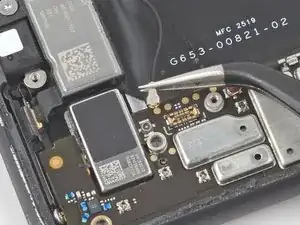

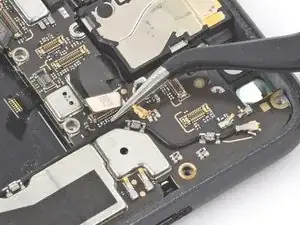

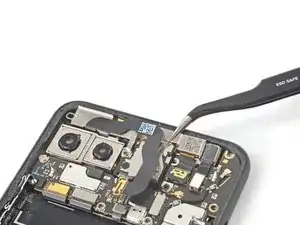

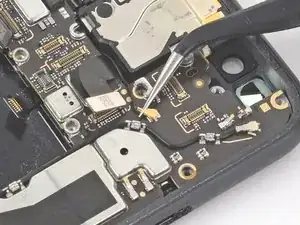

Используйте пинцет, чтобы отключить два коаксиальных антенных разъёма от материнской платы.

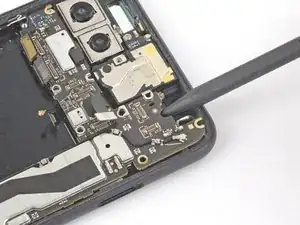

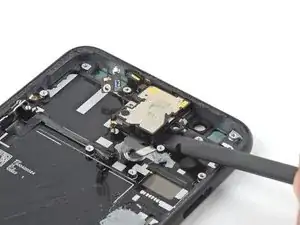

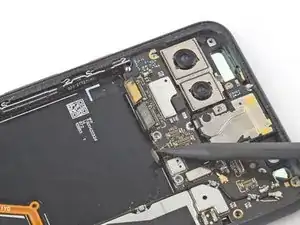

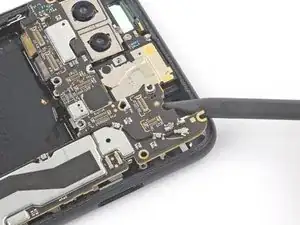

Используйте лопатку, чтобы поддеть и приподнять верхний край материнской платы.

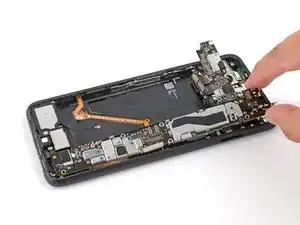

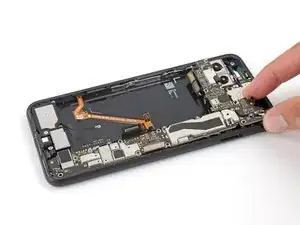

Медленно выньте материнскую плату, аккуратно следя, чтобы не зацепить ленточные разъёмы.

Разъёмы модуля тыльной камеры огибают материнскую плату, и модуль камеры не закреплён в телефоне, поэтому он может подняться вместе с платой на этом шаге.

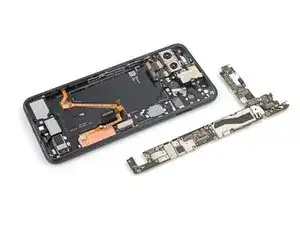

Полностью извлеките материнскую плату.

При обратной установке материнской платы убедитесь, что никакие ленточные разъёмы не оказались зажатами под платой.

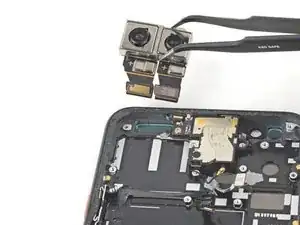

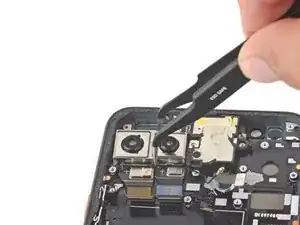

Используйте пинцет, чтобы снять модуль тыльной камеры.

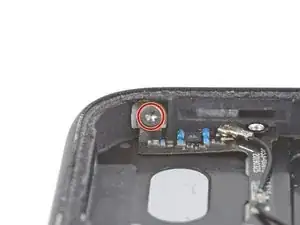

Используйте отвёртку T3 Torx, чтобы выкрутить винт 2 мм, фиксирующий плату разъёма антенны к телефону.

С помощью заострённого конца лопатки сдвиньте плату немного в сторону, от верхней части телефона.

Не пытайтесь полностью удалить эту плату; она всё ещё подключена к динамику разговорного громкоговорителя.

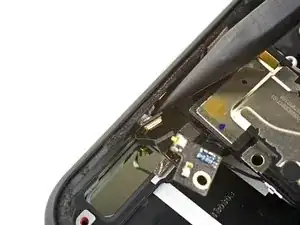

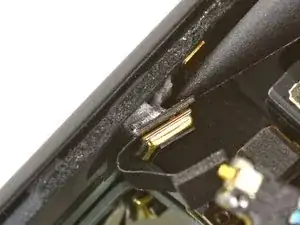

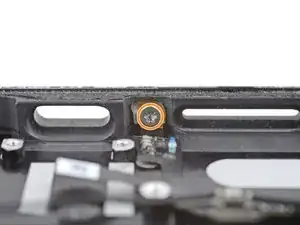

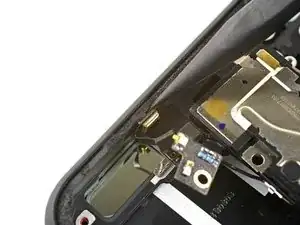

Используйте заострённый конец лопатки, чтобы отлепить микрофон от слабого клея, фиксирующего его к телефону.

Убедитесь, что микрофон полностью отделён от верхней рамки, прежде чем переходить к следующему шагу.

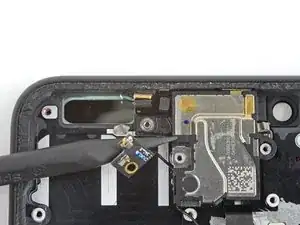

Используйте плоский конец лопатки, чтобы поддеть модуль разговорного динамика и оторвать его от средней рамки телефона.

Модуль разговорного динамика приклеен слабым клеем и должен отойти без больших усилий.

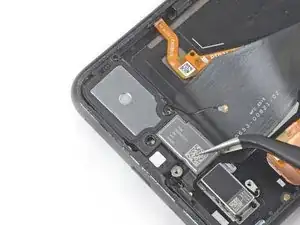

Используйте пинцет или пальцы, чтобы оторвать модуль разговорного динамика от слабого клея, удерживающего его на верхней рамке телефона.

Снимите модуль разговорного динамика.

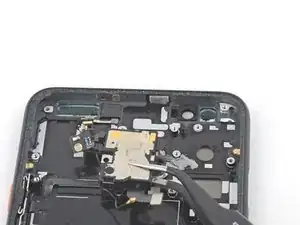

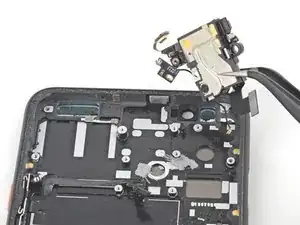

Используйте пинцет, чтобы снять сборку динамика для телефонного разговора и датчика движения Soli.

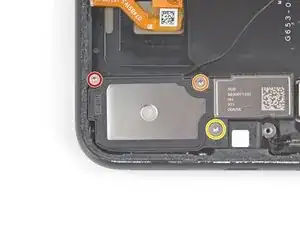

Используйте отвертку T3 Torx, чтобы выкрутить три винта, крепящие динамик:

Один винт 4,1 мм

Один винт 2,7 мм

Один ступенчатый винт 4,4 мм

Используйте пинцет, чтобы приподнять динамик и отвести его от рамки.

Снимите динамик.

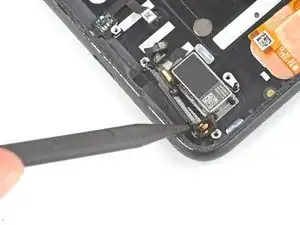

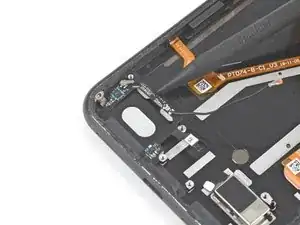

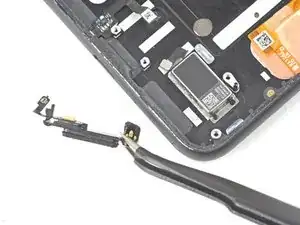

Используйте заострённый конец лопатки, чтобы отсоединить два прижимных антенных разъёма от зарядного блока.

Отсоедините прижимные антенные разъёмы от зарядного блока.

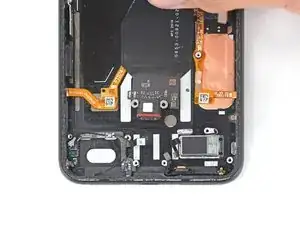

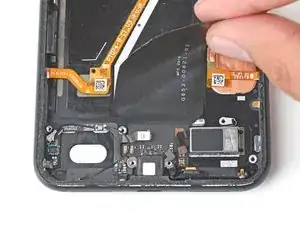

Отложите лентовый кабель назад до тех пор, пока он полностью не отделится от рамки.

Лентовый кабель прикреплён к рамке лёгким клеем.

Снимите зарядный блок.

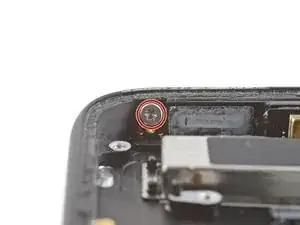

Используйте отвертку T3 Torx, чтобы выкрутить винт 3 мм, крепящий нижний микрофонный блок в правом нижнем углу рамки.

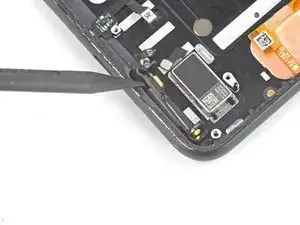

Вставьте заострённый конец лопатки в выемку между микрофонным блоком и рамкой.

Проведите заострённым концом лопатки слева направо, разъединяя микрофонный блок и рамку.

Снимите микрофонный блок пальцами или пинцетом.

Используйте отвертку T3 Torx, чтобы выкрутить два винта, крепящие антенну к рамке:

Один винт 2 мм с левой стороны рамки

Один винт 2 мм с нижней стороны рамки

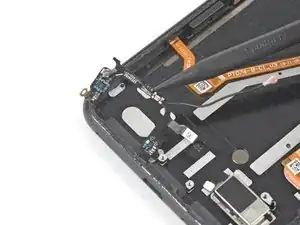

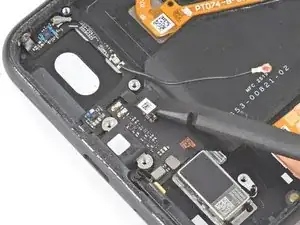

Вставьте заострённый конец лопатки под лентовый кабель антенны и осторожно подденьте, чтобы отделить кабель от рамки.

Лентовый кабель антенны прикреплён к рамке лёгким клеем.

Снимите антенну.

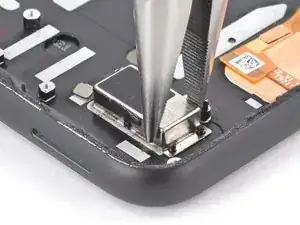

Используйте плоскогубцы, чтобы крепко захватить вибромотор в нижней правой части устройства.

Тяните строго вверх с равномерной силой, пока мотор не отделится от рамки.

Держите вибромотор за сторону, противоположную кабелю, и следите, чтобы не повредить провода, покрывающие остальную часть мотора.

Теперь у вас остался только экран.
