Замена задних камер Google Pixel 6a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддевать этот шов.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соприкасается с корпусом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Если экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край вашего телефона.

Расположите присоски ближе к середине правого края телефона — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для повышения сцепления.

Потяните синюю ручку вперёд, чтобы заблокировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и протяните его через рычаги Anti-Clamp так, чтобы он лежал на правом крае телефона.

Можно также использовать фён или термофен — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей размягчился и образовался зазор для открытия.

Вставьте медиатор под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке на полоборот.

Не закручивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Нагрейте iOpener и приложите его к правому краю экрана на две минуты.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к экрану как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между рамкой и корпусом.

Вставьте медиатор в образовавшийся зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают сложности, дополнительно нагрейте край и попробуйте снова.

Если экран сильно треснут, заклейте его слоем прозрачной упаковочной ленты — это может позволить присоске приклеиться. В качестве альтернативы можно использовать очень сильную ленту вместо присоски. В крайнем случае можно приклеить присоску супер-клеем к разбитому экрану.

Продолжая тянуть присоску, поднимите медиатор под крутым углом.

Осторожно протолкните медиатор внутрь, одновременно поддевая, чтобы переместить медиатор в шов рамки.

Вставляйте медиатор не глубже 3,5 мм, чтобы не повредить внутренние компоненты.

Проведите медиатор вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие рамку к корпусу.

Разместите медиатор в верхнем правом углу перед переходом к следующему шагу.

Поверните медиатор для вскрытия вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор для вскрытия в верхнем правом углу, чтобы защёлки снова не защёлкнулись.

Вставляйте медиатор не более чем на 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новый медиатор для вскрытия в созданный зазор.

Проведите медиатором вдоль верхнего края, чтобы освободить защёлки.

При проведении вокруг фронтальной камеры вставляйте медиатор не более чем на 3 мм, чтобы не повредить объектив.

Поверните медиатор для вскрытия вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте медиатор для вскрытия в верхнем левом углу, чтобы защёлки снова не защёлкнулись.

Вставьте новый медиатор для вскрытия в созданный зазор.

Проведите медиатором вдоль левого края, чтобы освободить защёлки.

Вставляйте медиатор не более чем на 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и проведения для оставшегося края.

На этом этапе экран должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте медиатор для вскрытия, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран пока что. Он всё ещё соединён с рамкой гибким кабелем.

Поднимите правый край экрана вверх и в сторону левой части устройства, как при открывании книги.

Положите экран вверх ногами и параллельно рамке перед продолжением работы.

Не крутите экран и не отодвигайте его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы отогнуть нижнюю сторону кронштейна вверх, освободив металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При повторной сборке вставьте сначала верхнюю сторону кронштейна, затем прижмите другую сторону. Несоблюдение этого порядка может привести к искрению и повреждению платы.

Действуйте очень осторожно на этом шаге, вы рискуете повредить мелкие компоненты вокруг прижимного разъёма.

Вставьте кончик медиатора для вскрытия под нижний правый край прижимного разъёма кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отсоедините прижимной разъём кабеля дисплея.

Чтобы снова закрепить прижимные разъёмы такого типа, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении разъёма контакты могут согнуться и получить необратимые повреждения.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или экран-заменитель:

При обращении с экраном держите его за края.

При укладке экрана на рабочую поверхность убедитесь, что ничто не соприкасается с его задней стороной. Рассмотрите возможность поместить экран на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез для сенсора на вашем экране-заменителе и удалите оставшиеся защитные плёнки.

Проверьте телефон, не исчезла ли резиновая уплотнительная прокладка датчика приближения — она могла остаться на задней стороне вашего старого экрана. При необходимости замените её.

Это хорошая точка для тестирования телефона перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что всё работает как ожидалось. Перед продолжением сборки выключите телефон.

Не забудьте заново установить кронштейн кабеля дисплея.

Следуйте этому руководству, чтобы заменить клей для экрана.

Если вы устанавливаете новый экран, следуйте этому руководству, чтобы откалибровать сенсор отпечатка пальца.

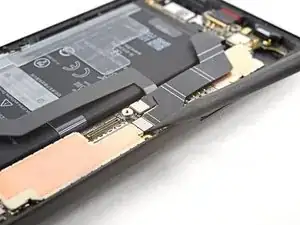

Используйте пинцет, чтобы отогнуть серебряную ленту, соединяющую среднюю рамку и верхний динамик.

Не удаляйте ленту полностью. Нужно лишь удалить перемычку между средней рамкой и верхним динамиком.

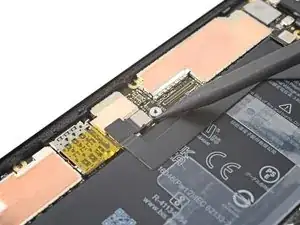

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта по обеим сторонам порта USB-C.

Используйте отвертку Torx T3, чтобы снять 16 винтов, фиксирующих среднюю рамку к рамке:

Восемь винтов по 4,3 мм

Пять винтов по 2,9 мм

Два винта по 4,9 мм

Один винт по 4,6 мм

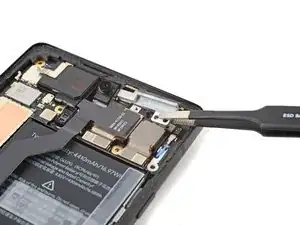

Вставьте медиатор между верхней частью средней рамки и рамкой, рядом с фронтальной камерой.

Подденьте медиатором, чтобы освободить верхнюю часть средней рамки от её защёлок.

Вставьте лопатку между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слабо приклеена к радиатору теплопроводной пастой.

При обратной сборке это хорошее место для включения телефона и проверки всех функций перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

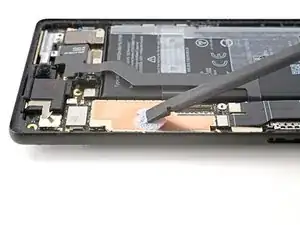

Используйте плоский конец лопатки, чтобы соскрести теплопроводную пасту.

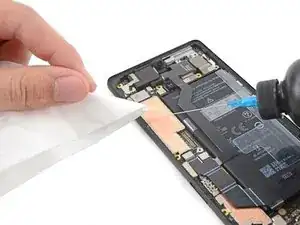

Удалите остатки теплопроводной пасты изопропиловым спиртом и либо фильтром для кофе, либо неворсистой тканью.

Повторите процедуру очистки теплопроводной пасты на средней рамке.

При обратной сборке следуйте этом руководству по повторному нанесению теплопроводной пасты на ваше устройство.

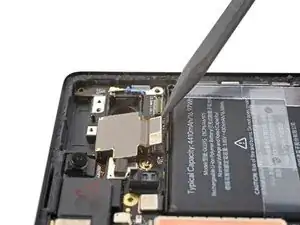

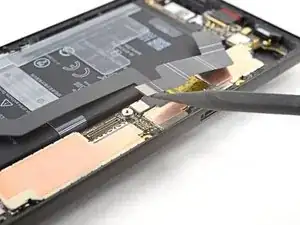

Используйте лопатку, чтобы поддеть и отключить нажимной разъём аккумулятора.

Если в вашем устройстве нет 5G mmWave-антенны, пропустите следующие четыре шага.

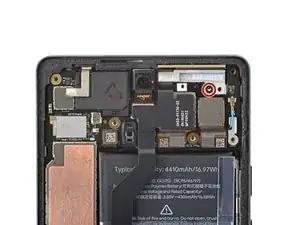

Снимите винт 2.9 мм с крепления 5G mmWave-антенны с помощью отвёртки Torx T3.

Используйте пинцет или пальцы, чтобы потянуть кронштейн к правому краю телефона и отсоединить его защёлку.

Снимите кронштейн 5G mmWave-антенны.

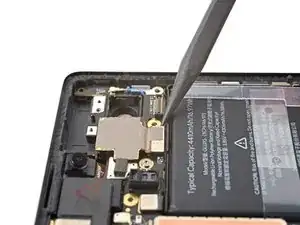

Используйте лопатку, чтобы поддеть и отключить нажимной разъём 5G mmWave-антенны.

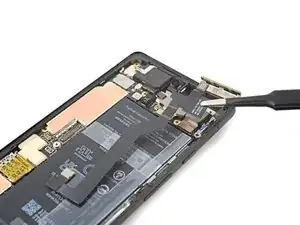

Используйте пинцет или пальцы, чтобы снять 5G mmWave-антенну.

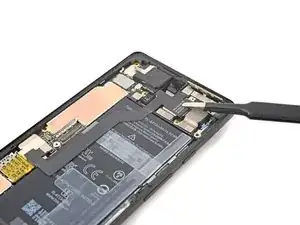

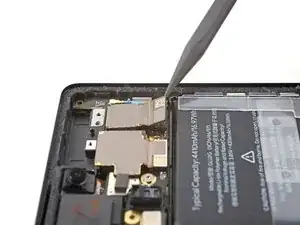

Используйте лопатку, чтобы поддеть и отключить нажимной разъём модуля сверхширокоугольной задней камеры.

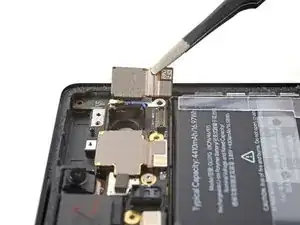

Снимите модуль сверхширокоугольной задней камеры.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём широкоугольной задней камеры.

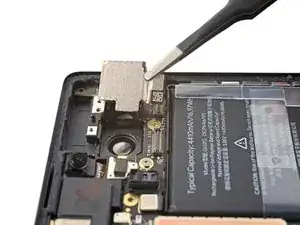

Снимите модуль широкоугольной задней камеры.
