Замена антенны 5G mmWave в Google Pixel 6a

Разрядите батарею ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддевать в этом шве.

Шов ободка: Здесь пластиковый ободок, предназначенный для защиты экрана, соединяется с рамой. Он фиксируется пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: посмотреть руководство.

Если экран треснул, накройте его слоем прозрачной упаковочной ленты, чтобы присоска держалась лучше.

Оттяните синий рычаг назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги поверх правого края телефона.

Разместите присоски примерно в середине правого края телефона — одна на передней панели, другая на задней.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для создания более сцепляющей поверхности.

Толкните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут сдвигаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp так, чтобы он лежал на правом краю телефона.

Вы также можете использовать фен или термопушку — но сильное тепло может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась зазор для открытия.

Вставьте скребок для вскрытия под рамку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку ещё полоборота по часовой стрелке.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Разогрейте iOpener и приложите его к правому краю экрана на две минуты.

Можно также использовать фен, термопушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.

Прикрепите присоску к экрану, как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать зазор между ободком и рамой.

Вставьте скребок для вскрытия в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к краю и попробуйте снова.

Если дисплей сильно треснул, наклейка слоя прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Продолжая тянуть присоску, поверните скребок вверх под крутым углом.

Осторожно продвиньте скребок внутрь при поддевании, чтобы переместить его в шов ободка.

Вставляйте скребок не более чем на 3.5 мм, чтобы не повредить внутренние компоненты.

Проведите скребком вдоль правого края, чтобы освободить пластиковые защёлки, удерживающие ободок на раме.

Установите скребок в верхний правый край перед переходом к следующему шагу.

Поверните скребок вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте скребок в верхнем правом углу, чтобы защёлки не защёлкнулись обратно.

Вставляйте скребок не более чем на 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новую лопатку в образовавшийся зазор.

Проведите лопаткой вдоль верхнего края, чтобы освободить защёлки.

При прорезывании вокруг фронтальной камеры вставляйте лопатку не более чем на 3 мм, чтобы не повредить объектив.

Поверните лопатку вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте лопатку в верхнем левом углу, чтобы защёлки снова не застегнулись.

Вставьте новую лопатку в образовавшийся зазор.

Проведите лопаткой вдоль левого края, чтобы освободить защёлки.

Вставляйте лопатку не более чем на 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и скольжения на оставшемся крае.

На этом этапе экран должен отделиться от рамки. Если по краям экрана остаётся сопротивление, используйте лопатку, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран пока что. Он всё ещё подключён к рамке гибким кабелем.

Поднимите правый край экрана и отведите его влево, как при открывании книги.

Положите экран вверх ногами и параллельно рамке перед продолжением работы.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы аккуратно подогнуть нижнюю сторону кронштейна вверх и освободить металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке **сначала вставляйте верхнюю сторону кронштейна**, затем прижимайте другую сторону. Неправильная последовательность может вызвать искрение и повредить материнскую плату.

Будьте очень осторожны при выполнении этого шага — вы рискуете повредить крошечные элементы вокруг нажимного разъёма.

Вставьте кончик лопатки под нижний правый край нажимного разъёма кабеля дисплея, прямо над близким отверстием для винта.

Подденьте и отсоедините нажимной разъём кабеля дисплея.

Чтобы снова подключить нажимные разъёмы подобного типа, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не прижимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или новый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается задней стороны экрана. Рекомендуется положить экран на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез для датчика на новом экране и удалите остатки защитных плёнок.

Проверьте, не осталась ли резиновая прокладка датчика приближения — она может прилипнуть к задней стороне старого экрана. При необходимости замените её.

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что всё работает. Прежде чем продолжить сборку, **выключите телефон**.

Не забудьте заново установить кронштейн кабеля дисплея.

Следуйте этому руководству для замены клея для экрана.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатка пальца.

С помощью пинцета отогните серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не удаляйте ленту полностью. Нужно только убрать перемычку между средней рамкой и верхним динамиком.

С помощью пинцета отогните ленту, закрывающую два винта по обе стороны разъёма USB-C.

Используйте отвёртку T3 Torx, чтобы снять 16 винтов, фиксирующих среднюю рамку к корпусу:

Восемь винтов 4.3 мм

Пять винтов 2.9 мм

Два винта 4.9 мм

Один винт 4.6 мм

Вставьте лопатка между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатка между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору термопастой.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Используйте плоский конец лопатки, чтобы соскрести термопасту.

Удалите остатки термопасты с помощью изопропилового спирта и либо фильтра для кофе, либо безворсовой салфетки.

Повторите процесс очистки для термопасты на средней рамке.

При сборке следуйте этому руководству для повторного нанесения термопасты на ваше устройство.

Используйте лопатку, чтобы приподнять и отключить нажимной коннектор аккумулятора.

Используйте отвертку Torx T3, чтобы выкрутить винт 2,9 мм, фиксирующий кронштейн антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы потянуть кронштейн в сторону правого края телефона и отсоединить его защёлку.

Снимите кронштейн антенны 5G mmWave.

Используйте лопатку, чтобы приподнять и отключить нажимной коннектор антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы снять антенну 5G mmWave.

Используйте лопатку, чтобы приподнять и отключить нажимной коннектор кабеля антенны 5G mmWave.

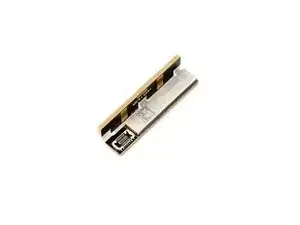

Теперь у вас осталась антенна 5G mmWave.
