Замена динамика устройства Google Pixel 6a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Полностью выключите телефон и отключите все кабели.

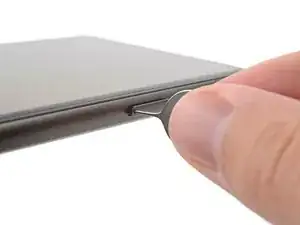

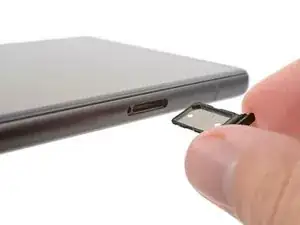

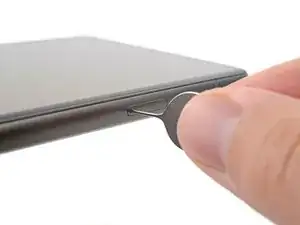

Вставьте в отверстие лотка SIM-карты инструмент для извлечения SIM-карты, биту или разогнутую скрепку.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток.

Извлеките лоток для SIM-карты.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов разделяет экран и остальную часть телефона. Не поддевайте этот шов.

Шов рамки: Это место, где пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она зафиксирована пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали, чтобы упростить процесс открытия устройства. Если вы не используете Anti-Clamp, пропустите три шага вниз, чтобы увидеть альтернативный метод.

Для получения полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Если экран повреждён, заклейте его прозрачной упаковочной плёнкой, чтобы улучшить сцепление присоски.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Разместите присоски ближе к середине правого края телефона — одну с лицевой стороны, другую с тыльной.

Сожмите присоски, чтобы обеспечить сцепление.

Если поверхность телефона слишком скользкая для надёжного захвата Anti-Clamp, вы можете использовать плёнку для улучшения сцепления.

Передвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Следите за тем, чтобы присоски оставались выровненными. Если они начнут смещаться, немного ослабьте сцепление присосок и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp так, чтобы он оказался на правом краю телефона.

Вы также можете использовать фен или тепловую пушку, но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей ослаб и образовался зазор.

Вставьте инструмент для вскрытия под рамку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между проворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие два шага.

Нагрейте iOpener и приложите его к правому краю экрана на две минуты.

Допускается использование фена, тепловой пушки или электроплиты, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены при перегреве.

Установите присоску на экран как можно ближе к центру правого края.

Потяните присоску вверх с сильным и равномерным усилием, чтобы создать зазор между рамкой и корпусом.

Вставьте инструмент для вскрытия в зазор.

В зависимости от возраста устройства это может быть сложно. Если у вас возникают трудности, дополнительно нагрейте край и повторите попытку.

Если экран сильно треснул, закрытие его слоем прозрачной упаковочной плёнки может обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к повреждённому экрану суперклеем.

Продолжая прикладывать усилие к присоске, наклоните инструмент для вскрытия под крутой угол вверх.

Аккуратно продвигайте инструмент внутрь, одновременно поддевая, чтобы переместить его в шов рамки.

Вставляйте инструмент не более чем на 3,5 мм, чтобы не повредить внутренние компоненты.

Проведите пластиной вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие рамку экрана к корпусу.

Поместите пластину в верхнем правом углу перед переходом к следующему шагу.

Поверните открывающую пластину вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте открывающую пластину в верхнем правом углу, чтобы защёлки не зафиксировались снова.

Вставляйте пластину не более чем на 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новую открывающую пластину в только что образовавшийся зазор.

Проведите пластиной вдоль верхнего края, чтобы освободить защёлки.

Проходя в районе передней камеры, вставляйте пластину не более чем на 3 мм, чтобы не повредить объектив.

Поверните открывающую пластину вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте открывающую пластину в верхнем левом углу, чтобы защёлки не зафиксировались снова.

Вставьте новую открывающую пластину в только что образовавшийся зазор.

Проведите пластиной вдоль левого края, чтобы освободить защёлки.

Вставляйте пластину не более чем на 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру проворачивания и проскальзывания пластины вдоль оставшегося края.

На этом этапе экран должен быть отделён от корпуса. Если по краям экрана всё ещё ощущается сопротивление, используйте открывающую пластину, чтобы освободить оставшиеся защёлки.

Пока не пытайтесь полностью отделить экран. Он всё ещё соединён с корпусом гибким кабелем.

Поднимите правый край экрана и поверните его в сторону левого края устройства, как будто открываете книгу.

Положите экран задней стороной вверх параллельно корпусу перед продолжением работы.

Не прокручивайте экран и не отводите его слишком далеко от корпуса, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы загнуть нижнюю сторону кронштейна вверх, освободив металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке сначала вставьте верхнюю сторону кронштейна, а затем нажмите на другую сторону. Если этого не сделать, возможны искры и повреждение логической платы.

Будьте предельно осторожны при выполнении этого шага, так как можно повредить мелкие компоненты рядом с разъёмом прижимного соединения.

Вставьте конец открывающей пластины под нижний правый край разъёма прижимного соединения кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отключите прижимной разъём кабеля дисплея.

Чтобы повторно подключить прижимные разъёмы, аккуратно выровняйте его и надавите на одну сторону, пока он не зафиксируется, затем повторите то же самое с другой стороны. Не надавливайте посередине. При неправильном выравнивании контакты могут согнуться, что приведёт к необратимым повреждениям.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшой царапины или вмятины может быть достаточно, чтобы повредить экран.

Чтобы не повредить экран или новый экран:

При работе с экраном беритесь за него только за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не соприкасается с его нижней стороной. Рассмотрите возможность установки экрана на мягкую ткань без ворса.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие фронтальной камеры и вырез датчиков на новом экране и удалите оставшиеся защитные плёнки.

Проверьте телефон: возможно, резиновая прокладка датчика приближения осталась на старом экране. При необходимости замените её.

Перед окончательной сборкой рекомендуется проверить работоспособность телефона. Временно подключите экран, включите телефон и убедитесь, что всё работает правильно. Перед продолжением сборки выключите телефон.

Не забудьте установить кронштейн кабеля дисплея.

Следуйте этой инструкции, чтобы заменить клейкую ленту экрана.

Если устанавливаете новый экран, следуйте этой инструкции, чтобы откалибровать датчик отпечатков пальцев.

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю раму и верхний динамик.

Не удаляйте ленту полностью. Вам нужно удалить только мост между средней рамой и верхним динамиком.

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта с обеих сторон порта USB-C.

Используйте отвёртку Torx T3, чтобы удалить 16 винтов, крепящих среднюю раму к корпусу:

Восемь винтов 4,3 мм

Пять винтов 2,9 мм

Два винта 4,9 мм

Один винт 4,6 мм

Вставьте лопатку между верхней частью средней рамы и рамой устройства, рядом с передней камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамы из защёлок.

Вставьте лопатку между нижним левым углом средней рамы и рамой устройства.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамы из защёлок.

Снимите среднюю раму.

Может ощущаться небольшое сопротивление. Это нормально, поскольку средняя рама слегка приклеена к радиатору термопастой.

При сборке используйте этот момент, чтобы включить телефон и проверить все функции перед окончательной сборкой. Перед продолжением работы убедитесь, что телефон полностью выключен.

Используйте плоский конец лопатки, чтобы соскрести термопасту.

Очистите остатки термопасты изопропиловым спиртом и кофейным фильтром или салфеткой без ворса.

Повторите процесс очистки термопасты со средней рамы.

При сборке следуйте этой инструкции для нанесения термопасты на устройство.

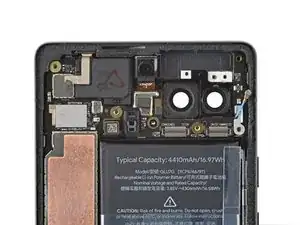

Используйте лопатку, чтобы поддеть и отключить пресс-разъём аккумулятора.

Если в вашем устройстве отсутствует антенна 5G mmWave, пропустите следующие четыре шага.

Используйте отвёртку T3, чтобы вывернуть винт длиной 2,9 мм, крепящий скобу антенны 5G mmWave.

Используя пинцет или пальцы, потяните скобу к правому краю телефона, чтобы отсоединить её защёлку.

Снимите скобу антенны 5G mmWave.

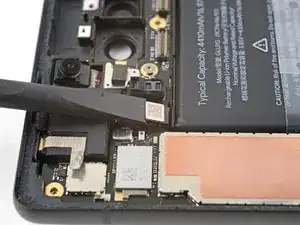

Используйте лопатку, чтобы поддеть и отключить пресс-разъём антенны 5G mmWave.

Используя пинцет или пальцы, снимите антенну 5G mmWave.

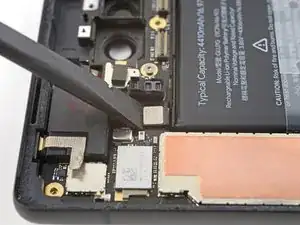

Используйте лопатку, чтобы поддеть и отключить пресс-разъём широкоугольной задней камеры.

Снимите широкоугольную заднюю камеру.

Используйте лопатку, чтобы поддеть и отключить пресс-разъём основной задней камеры.

Снимите основную заднюю камеру.

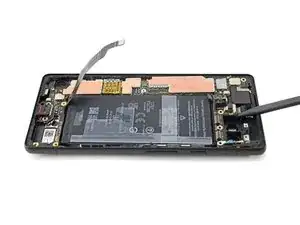

Используйте плоский конец лопатки, чтобы поддеть пресс-разъём кнопок регулировки громкости и питания в верхнем левом углу материнской платы.

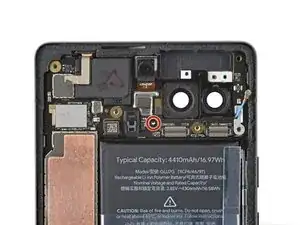

Используйте отвёртку T3, чтобы вывернуть винт длиной 2,9 мм, крепящий материнскую плату.

Вставьте лопатку между верхней частью материнской платы и рамой устройства, рядом с передней камерой.

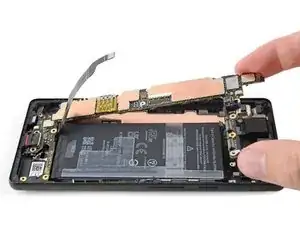

Подденьте материнскую плату, чтобы поднять её, пока можно будет захватить пальцами.

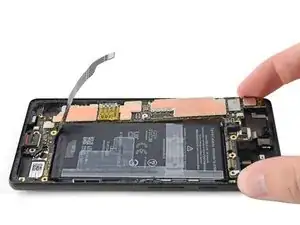

Наклоните верхнюю часть материнской платы вверх, чтобы освободить её пластиковые защёлки.

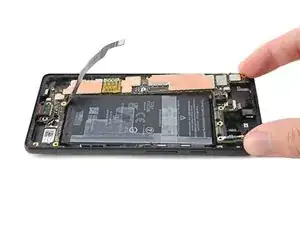

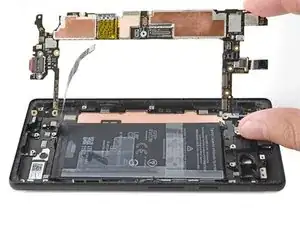

Снимите материнскую плату.

Громкоговоритель в верхней части экрана слегка приклеен к раме.

Нагрейте iOpener и приложите его к левой верхней части задней панели телефона на две минуты.

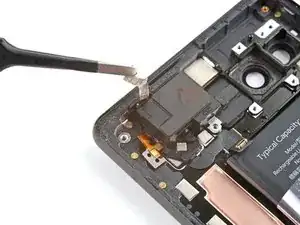

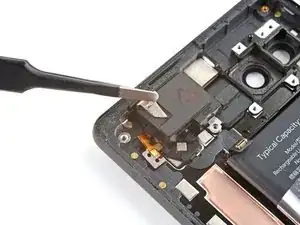

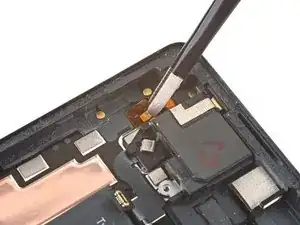

Используйте тупые щипцы, чтобы захватить край разъёма громкоговорителя верхнего динамика.

Захватывайте квадратную часть контактной площадки, а не провод.

Поверните щипцы в сторону от рамы, чтобы отделить клей под разъёмом.

При сборке убедитесь, что разъём установлен в свои два фиксатора, чтобы обеспечить правильное позиционирование.

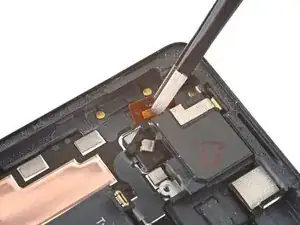

Используйте пинцет, чтобы отклеить серебристую ленту, соединяющую раму и верхний динамик.

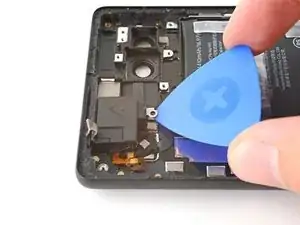

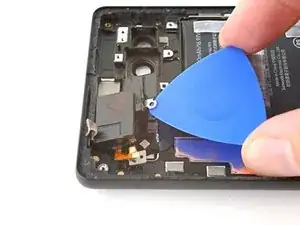

Вставьте открывалку между рамой и кронштейном с отверстием под винт громкоговорителя верхнего динамика.

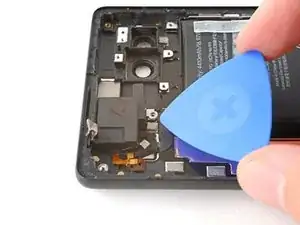

Подденьте открывалкой, чтобы отделить громкоговоритель от рамы.

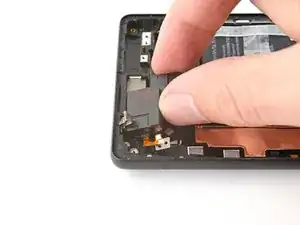

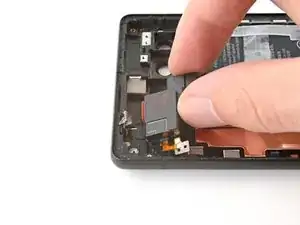

Пальцами вытяните динамик приемника из его посадочного места в рамке и извлеките его.
