Замена кабеля антенны 5G mmWave в Google Pixel 6a

Разрядите батарею ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддевать этот шов.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она закреплена пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: перейти к руководству.

Если экран треснул, закройте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Расположите присоски ближе к середине правого края телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляемой.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и протяните его через рычаги Anti-Clamp так, чтобы он лежал на правом краю телефона.

Можно также использовать фен или тепловую пушку, но сильный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клейка масса частично освободилась и образовался зазор для поддёма.

Вставьте медиатор под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Разогрейте iOpener и приложите его к правому краю экрана в течение двух минут.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Приложите присоску к экрану как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между рамкой и корпусом.

Вставьте медиатор в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае присоску можно приклеить циакрином к разбитому экрану.

Продолжая тянуть присоску, наклоните медиатор вверх под острым углом.

Аккуратно продвиньте медиатор внутрь, одновременно поддевая, чтобы переместить инструмент в шов рамки.

Вставляйте медиатор не глубже 3.5 мм, чтобы не повредить внутренние компоненты.

Проведите медиатор вдоль правого края, чтобы отщёлкнуть пластиковые защёлки, удерживающие рамку на корпусе.

Установите медиатор в верхнем правом углу перед переходом к следующему шагу.

Проведите медиатор вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем правом углу, чтобы защёлки не защёлкнулись снова.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новую лопатку в зазор, который вы только что создали.

Проведите лопаткой вдоль верхнего края, чтобы освободить защёлки.

При проведении лопаткой вокруг фронтальной камеры вставляйте её не более чем на 3 мм, чтобы не повредить объектив.

Поверните лопатку вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте лопатку в верхнем левом углу, чтобы защёлки снова не зафиксировались.

Вставьте новую лопатку в зазор, который вы только что создали.

Проведите лопаткой вдоль левого края, чтобы освободить защёлки.

Вставляйте лопатку не более чем на 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и проведения для оставшегося края.

На этом этапе экран должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте лопатку, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран пока — он ещё соединён с рамкой шлейфом.

Поднимите правый край экрана вверх и влево, как книгу.

Положите экран вниз лицевой стороной внутрь и параллельно рамке перед продолжением работы.

Не скручивайте экран и не отодвигайте его слишком далеко от рамки, чтобы не повредить шлейф.

Крепление шлейфа дисплея зафиксировано металлическими защёлками.

Используйте пинцет, чтобы загнуть нижнюю сторону крепления вверх, освободив металлическую защёлку.

Снимите крепление шлейфа дисплея.

При сборке вставляйте верхнюю сторону крепления первой, затем нажмите вниз на другую сторону. Неправильная последовательность может привести к искрению и повреждению платы.

Будьте очень осторожны при выполнении этого шага — вы рискуете повредить мелкие компоненты вокруг нажимного разъёма.

Вставьте кончик лопатки под нижний правый край нажимного разъёма шлейфа дисплея, прямо над соседним отверстием под винт.

Подденьте и отсоедините нажимной разъём шлейфа дисплея.

Чтобы снова присоединить нажимные разъёмы такого типа, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочем месте убедитесь, что ничто не касается нижней стороны экрана. Рассмотрите возможность положить его на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменяли экран, проверьте отверстие фронтальной камеры и вырез под датчик на вашем запасном экране и удалите оставшиеся защитные пленки.

Проверьте, не осталась ли резиновая прокладка датчика приближения на задней стороне старого экрана — она могла остаться приклеенной. При необходимости замените её.

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что он работает как ожидалось. Перед продолжением сборки выключите телефон.

Не забудьте заново установить крепление шлейфа дисплея.

Следуйте этому руководству для замены клея экрана.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатка пальца.

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не удаляйте ленту полностью. Нужно снять только перемычку между средней рамкой и верхним динамиком.

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта по обеим сторонам разъёма USB‑C.

Используйте отвёртку Torx T3, чтобы выкрутить 16 винтов, которые крепят среднюю рамку к корпусу:

Восемь винтов по 4,3 мм

Пять винтов по 2,9 мм

Два винта по 4,9 мм

Один винт 4,6 мм

Вставьте лопатку между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатку между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору термопастой.

При сборке это удобный момент, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Используйте плоский конец лопатки, чтобы соскоблить термопасту.

Удалите остатки термопасты изопропиловым спиртом и фильтром для кофе или безворсовой тканью.

Повторите процедуру очистки термопасты на средней рамке.

При сборке следуйте этому руководству по повторному нанесению термопасты на устройство.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём аккумулятора.

Отверткой Torx T3 отверните винт 2.9 мм, закрепляющий кронштейн антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы сдвинуть кронштейн к правому краю телефона и отсоединить его защёлку.

Снимите кронштейн антенны 5G mmWave.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы снять антенну 5G mmWave.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём кабеля антенны 5G mmWave.

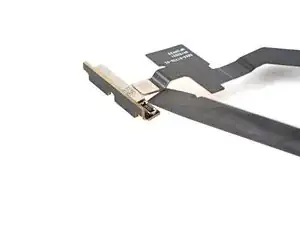

Остаётся только кабель антенны 5G mmWave.
