Замена задней камеры Google Pixel 6 Pro

Разрядите аккумулятор ниже 25% перед началом этого ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отсоедините все кабели.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Если экран треснул, покройте его слоем прозрачного упаковочного скотча, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Разместите присоски ближе к нижнему краю телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая для захвата Anti-Clamp, вы можете использовать скотч, чтобы создать более сцепляющуюся поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен или тепловую пушку — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для вскрытия.

Вставьте открывающий медиатор под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создал достаточной щели, примените больше тепла к области и поверните ручку по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю экрана.

Если экран сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочный скотч вместо присоски. Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы образовалась небольшая щель между экраном и корпусом телефона.

Вставьте открывающий медиатор в щель между рамкой экрана и корпусом телефона.

Убедитесь, что вы вставляете медиатор в правильное положение, чтобы не отделить экран от его защитной рамки вместо корпуса телефона.

Проведите медиатором к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился заново.

Вставьте второй открывающий медиатор в нижний край и проведите им к нижнему правому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился заново.

Экран Google Pixel 6 Pro крепится не только клеем, но и маленькими пластиковыми штифтами. Если ваш медиатор застрял при снятии экрана, значит вы вставили медиатор слишком глубоко под экран. Вставляйте только кончик медиатора (~3–4 мм) при разрезании клея дисплея.

Вставьте третий открывающий медиатор под нижний левый угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился заново.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы повторно его подогреть.

При разрезании рядом с фронтальной камерой вставляйте только кончик медиатора для вскрытия (~2–3 мм), чтобы не повредить и не размыть камеру.

Вставьте четвертый медиатор в верхнем левом углу экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь пока полностью снять дисплей — экран все еще соединен с модулем телефона.

Избегайте натяжения кабеля дисплея во время следующей операции.

Осторожно отогните экран влево от сборки телефона, как если бы открывали переднюю обложку книги.

Хотя в Pixel 6 Pro используются винты Torx Plus, подходят стандартные биты Torx. Убедитесь, что прикладываете постоянное вертикальное давление, чтобы избежать срыва шлица.

Используйте отвертку Torx T3, чтобы удалить 2.0 мм длинный винт 3IP Torx Plus, фиксирующий металлическую скобу кабеля дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Используйте пинцет, чтобы снять металлическую скобу, расположенную над разъемом кабеля дисплея.

Сохраните этот компонент для установки при сборке.

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъем строго вверх из его гнезда.

Задняя поверхность экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается нижней стороны экрана. Рекомендуется положить его на мягкую безворсовую салфетку.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие под фронтальную камеру и вырез под датчики на экране на наличие защитных пленок. Удалите эти пленки перед закрытием телефона.

Не забудьте заново установить скобу кабеля дисплея.

Это хорошее место для тестирования телефона перед окончательной герметизацией. Временно подключите экран, включите телефон и убедитесь, что он работает как ожидалось. Перед продолжением сборки выключите телефон и отключите экран.

Следуйте этому руководству, если вы используете клеи, вырезанные по индивидуальному шаблону для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую карту.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки сенсора отпечатка пальца.

Приложите подогретый iOpener или тепловой пистолет к заднему стеклу, чтобы ослабить клей под графитовыми пленками над батареей. Держите iOpener не менее двух минут.

Не нагревайте батарею напрямую. Она чувствительна к теплу и может вызвать тепловой инцидент.

Осторожно: не прокалывайте и не сгибайте батарею инструментом — проколотая или согнутая батарея может протечь опасными веществами или вызвать тепловой инцидент.

Используйте пинцет с тупым наконечником или чистый ноготь, чтобы аккуратно оторвать черную графитовую пленку от нижнего края батареи и экрана/экрана платы.

Снимите графитовую пленку.

Если вы хотите заменить батарею, достаточно оторвать нижнюю часть графитовой пленки от батареи. Для замены задней камеры пленку нужно удалить полностью. Если вы заменяете только динамик разговорного типа или фронтальную камеру, пленку можно оставить на месте.

Используйте пинцет с тупым наконечником или чистый ноготь, чтобы аккуратно оторвать черную графитовую пленку от верхнего правого угла батареи.

Отогните графитовую пленку в направлении селфи-камеры, чтобы получить доступ к батарее.

Если графитовая пленка становится трудноотделимой, скорее всего она остыла. Повторно приложите iOpener или тепловой пистолет к заднему стеклу на 1–2 минуты, чтобы разогреть её.

Используйте пинцет с тупым наконечником или чистый ноготь, чтобы аккуратно оторвать черную графитовую пленку от левого края батареи и экрана платы.

Используйте отвертку Torx T3, чтобы удалить два винта 3IP Torx Plus длиной 5.1 мм, фиксирующих металлическую скобу порта зарядки.

Используйте пинцет, чтобы снять скобу порта зарядки.

Сохраните этот компонент для установки при сборке.

Используйте отвертку Torx T3, чтобы выкрутить пять винтов Torx Plus 3IP длиной 5,1 мм, крепящих крышку материнской платы.

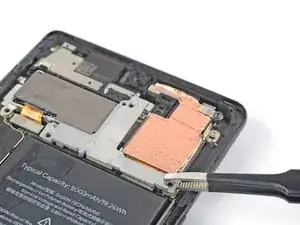

Аккуратно снимите крышку материнской платы пинцетом или пальцами.

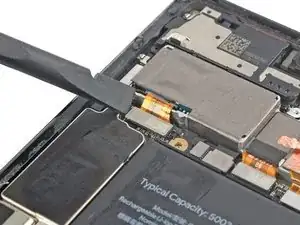

Используйте лопатку, чтобы отсоединить кабель аккумулятора, поддев разъём строго вверх от его гнезда.

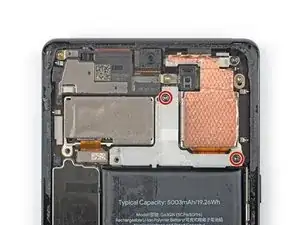

Используйте отвертку Torx T3, чтобы выкрутить два винта Torx Plus 3IP длиной 5,1 мм, крепящих крышку разъёма камеры.

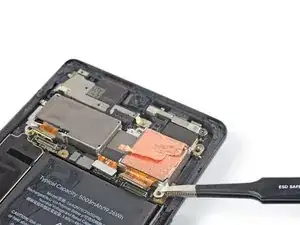

Снимите крышку разъёма камеры пинцетом.

Обязательно сохраните этот элемент для повторной установки при сборке.

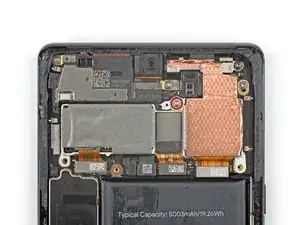

Используйте отвертку Torx T3, чтобы выкрутить один винт Torx Plus 3IP длиной 3,3 мм, крепящий модуль камеры.

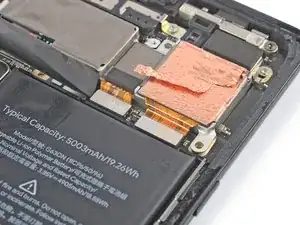

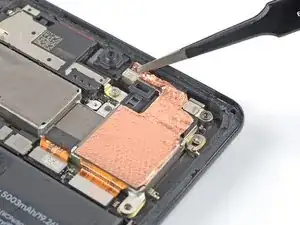

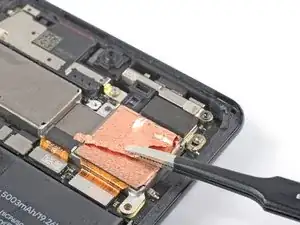

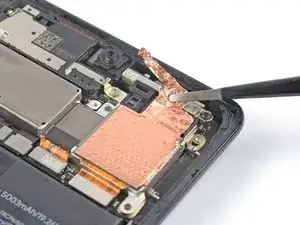

Пинцетом аккуратно отслойте верхнюю половину медной фольги от металлической прокладки и отогните её назад.

При сборке убедитесь, что медная фольга не касается никаких компонентов, кроме модуля тыльной камеры и тех компонентов, к которым она изначально была приклеена.

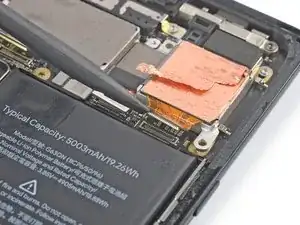

Используйте лопатку, чтобы отсоединить шлейф телефото-камеры, поддев разъём строго вверх от его гнезда.

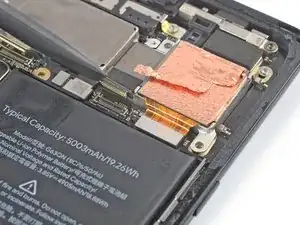

Используйте лопатку, чтобы отсоединить шлейфы широкоугольной и ультраширокоугольной камер, поддев их разъёмы строго вверх от гнезд.

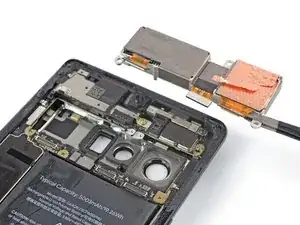

Аккуратно подденьте сборку камер пинцетом или пальцами и выньте её из посадочного места.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые подложки с новой детали перед установкой.

Если в вашем запасном модуле камеры есть пластиковая прокладка, обязательно удалите её перед установкой модуля.

Перед установкой убедитесь, что поверхность линзы чиста от пятен и пыли.
