Замена фронтальной камеры Google Pixel 6a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отсоедините все кабели.

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка для SIM-карты.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддевать в этом шве.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Если экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы помочь присоске приклеиться.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Расположите присоски ближе к середине правого края телефона — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и протяните его через рычаги Anti-Clamp так, чтобы он лежал на правом краю телефона.

Вы также можете использовать фен или тепловую пушку — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей частично ослабил сцепление и появился зазор.

Вставьте ломик для открытия под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте больше чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Разогрейте iOpener и приложите его к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к перегреву.

Прикрепите присоску к экрану как можно ближе к центру правого края.

Потяните присоску вверх с сильной, ровной силой, чтобы создать зазор между рамкой и корпусом.

Вставьте ломик для открытия в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к краю и попробуйте снова.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Продолжая подтягивать присоску, поверните ломик вверх под крутым углом.

Осторожно подталкивайте ломик внутрь при поддевании, чтобы переместить ломик в шов рамки.

Вставляйте ломик не глубже 3,5 мм, чтобы избежать повреждения внутренних компонентов.

Просуньте медиатор вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие рамку лицевой панели к корпусу.

Установите медиатор в верхнем правом углу перед переходом к следующему шагу.

Проворачивайте медиатор вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем правом углу, чтобы защёлки не зафиксировались обратно.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новый медиатор в образовавшийся зазор.

Проведите медиатор вдоль верхнего края, чтобы освободить защёлки.

При работе вокруг фронтальной камеры вставляйте медиатор не глубже 3 мм, чтобы не повредить объектив.

Проворачивайте медиатор вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем левом углу, чтобы защёлки не зафиксировались обратно.

Вставьте новый медиатор в образовавшийся зазор.

Проведите медиатор вдоль левого края, чтобы освободить защёлки.

Вставляйте медиатор не глубже 3 мм, чтобы не повредить внутренние компоненты.

Повторите операцию проворачивания и скольжения для оставшегося края.

На этом этапе экран должен отделиться от корпуса. Если по краям экрана остаётся сопротивление, используйте медиатор, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран — он всё ещё подключён к корпусу гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Уложите экран вниз стороной дисплея и параллельно корпусу перед продолжением работ.

Не поворачивайте экран и не отодвигайте его слишком далеко от корпуса, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы подогнуть нижнюю сторону кронштейна вверх, освобождая металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке вставляйте верхнюю сторону кронштейна первой, затем прижимайте другую сторону. Несоблюдение этого может привести к искрению и повреждению платы.

Будьте очень осторожны при выполнении этого шага, вы рискуете повредить мелкие компоненты возле прижимного коннектора.

Подденьте кончиком медиатора нижний правый край прижимного коннектора кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отсоедините прижимной коннектор кабеля дисплея.

Для повторного присоединения подобных прижимных коннекторов аккуратно совместите части и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel чрезвычайно хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При работе держите экран за его края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается нижней части экрана. Рекомендуется положить экран на мягкую безворсовую ткань.

Снимите экран.

При обратной сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез для датчика на новом экране и удалите все защитные плёнки.

Проверьте наличие резиновой прокладки приближения — она может остаться на задней стороне старого экрана. При необходимости замените её.

Это хорошее место для тестирования телефона перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что он работает корректно. Перед продолжением сборки выключите телефон.

Не забудьте заново установить кронштейн кабеля дисплея.

Следуйте этому руководству для замены клея экрана.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатков.

С помощью пинцета отогните серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не удаляйте ленту полностью. Нужно только убрать участок, соединяющий среднюю рамку и верхний динамик.

С помощью пинцета отогните ленту, закрывающую два винта по обе стороны порта USB-C.

Используйте отвёртку T3 Torx, чтобы открутить 16 винтов, фиксирующих среднюю рамку к корпусу:

Восемь винтов 4.3 мм

Пять винтов 2.9 мм

Два винта 4.9 мм

Один винт 4.6 мм

Вставьте лопатку между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой вверх, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатку между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой вверх, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору термопастой.

При сборке это хорошее место для включения телефона и проверки всех функций перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Используйте плоский конец лопатки, чтобы счистить термопасту.

Очистите остатки термопасты изопропиловым спиртом и либо бумажным фильтром для кофе, либо безворсовой тканью.

Повторите процесс очистки термопасты на средней рамке.

При сборке следуйте этому руководству для повторного нанесения термопасты на ваше устройство.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор аккумулятора.

Если в вашем устройстве нет 5G mmWave-антенны, пропустите следующие четыре шага.

Используйте отвёртку T3 Torx, чтобы выкрутить винт 2,9 мм, фиксирующий кронштейн 5G mmWave-антенны.

Используйте пинцет или пальцы, чтобы потянуть кронштейн к правому краю телефона и отсоединить его защёлку.

Снимите кронштейн 5G mmWave-антенны.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор 5G mmWave-антенны.

Используйте пинцет или пальцы, чтобы снять 5G mmWave-антенну.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор сверхширокоугольной задней камеры.

Снимите сверхширокоугольную заднюю камеру.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор основной задней камеры.

Снимите основную заднюю камеру.

Используйте плоский конец лопатки, чтобы поддеть разъём кнопок громкости и питания рядом с верхним левым углом материнской платы.

Используйте отвёртку T3 Torx, чтобы выкрутить винт 2,9 мм, фиксирующий материнскую плату.

Вставьте лопатку между верхней частью материнской платы и корпусом, рядом с фронтальной камерой.

Подденьте вверх, чтобы приподнять материнскую плату, пока не сможете схватить её пальцами.

Наклоните верхнюю часть материнской платы вверх, чтобы освободить её пластиковые защёлки.

Снимите материнскую плату.

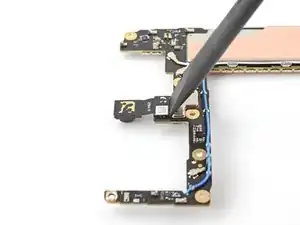

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор фронтальной камеры, расположенный на нижней части платы.

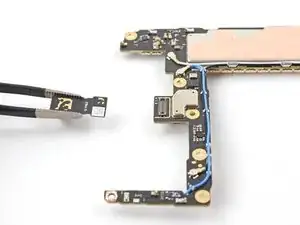

Снимите фронтальную камеру.
