Замена считывателя отпечатков пальцев Google Pixel 6 Pro

Разрядите аккумулятор до уровня ниже 25% перед началом ремонта. Заряженный аккумулятор при повреждении может загореться.

Полностью отключите питание телефона и извлеките все кабели.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti-Clamp, перейдите на три шага ниже для альтернативного метода.

Для подробных инструкций по использованию Anti-Clamp см. это руководство.

Если экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен или термофен — но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел ослабнуть и появился зазор для открытия.

Вставьте лезвие-приспособление для вскрытия под рамку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область ещё и поверните рукоятку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю экрана.

Если экран сильно треснул, наклейка прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить к экрану суперклеем.

Поднимите экран вместе с защитной рамкой с помощью присоски, чтобы создать небольшой зазор между экраном и корпусом телефона.

Вставьте лезвие-приспособление для вскрытия в зазор между рамкой экрана и корпусом телефона.

Убедитесь, что вы вставляете лезвие в правильное место, чтобы не отделить экран от его защитной рамки вместо корпуса телефона.

Проведите лезвием-приспособлением к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не склеился вновь.

Вставьте второе лезвие-приспособление в нижний край и проведите его к нижнему правому углу экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не склеился вновь.

Экран Google Pixel 6 Pro удерживается не только клеем, но и небольшими пластиковыми штифтами. Если ваше лезвие-приспособление застревает при снятии экрана, это означает, что вы вставили лезвие слишком глубоко под экран. Вставляйте только кончик лезвия (~3–4 мм) при разрезании клея дисплея.

Вставьте третье лезвие-приспособление под нижний левый угол экрана.

Проведите лезвием вдоль левого края экрана, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не склеился вновь.

Если клей становится трудно резать, скорее всего он остыл. Используйте ваш iOpener или тепловую пушку в течение 1–2 минут, чтобы снова его разогреть.

При разрезании возле фронтальной камеры вставляйте только кончик открывающей лопатки (~2–3 мм), чтобы не повредить и не замазать камеру.

Вставьте четвёртую открывающую лопатку в верхний левый угол экрана.

Проведите лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился вновь.

Вставьте пятую открывающую лопатку и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь пока полностью снять дисплей — экран всё ещё соединён с корпусом телефона.

Избегайте натяжения кабеля дисплея во время следующей операции.

Аккуратно отогните экран влево от сборки телефона, как при открытии передней обложки книги.

Хотя в Pixel 6 Pro используются винты Torx Plus, подходят и стандартные биты Torx. Надавливайте постоянно вниз, чтобы избежать срыва шлица.

Используйте отвёртку Torx T3, чтобы вывернуть 2.0 мм винт Torx Plus 3IP, фиксирующий металлическую скобу кабеля дисплея.

Во время ремонта отслеживайте каждый винт и возвращайте его точно на то же место при сборке.

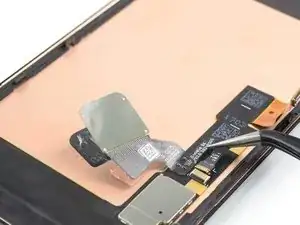

Пинцетом снимите металлическую скобу, расположенную над разъёмом кабеля дисплея.

Сохраните этот элемент для установки при обратной сборке.

С помощью лопатки (spudger) отсоедините гибкий кабель дисплея, подденьте разъём прямо вверх из его гнезда.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что нижняя сторона экрана ни с чем не соприкасается. Рекомендуется положить экран на мягкую безворсовую ткань.

Снимите экран.

При обратной сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез датчика на передней стороне экрана на наличие защитных плёнок. Удалите эти плёнки перед закрытием телефона.

Не забудьте заново установить скобу кабеля дисплея.

Это хорошее место, чтобы протестировать телефон перед окончательным склеиванием. Временно подключите экран, включите телефон и убедитесь, что он работает как положено. Перед продолжением сборки выключите телефон и отсоедините экран.

Следуйте этому руководству, если вы используете заранее вырезанные клеевые прокладки для вашего устройства.

Следуйте этому руководству, если вы используете карту с заранее вырезанным клеем.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатков.

Если вы заменяете сканер отпечатков в Pixel 6 Pro или переносите его между двумя разными дисплеями, необходимо перекалибровать его для сохранения функциональности.

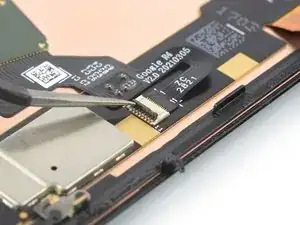

Одним из плечиков пинцета аккуратно приподнимите ZIF-разъём на задней стороне экрана.

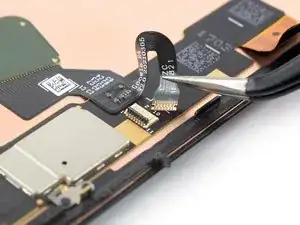

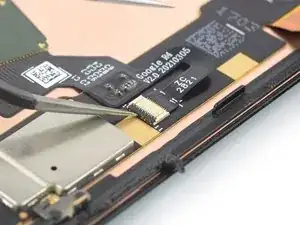

Пинцетом отсоедините сканер отпечатков, вытянув его кабель из ZIF-разъёма.

Приложите разогретый iOpener к экрану в области расположения сканера отпечатков, чтобы ослабить клей под ним. Применяйте iOpener не менее 3 минут.

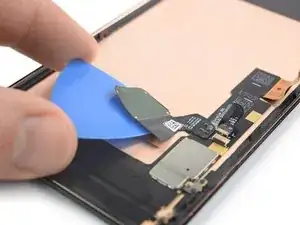

Аккуратно подведите открывающую лопатку под сканер отпечатков, чтобы разрезать клей.

Будьте очень бережны в этой процедуре. Чрезмерное усилие может повредить дисплей. Если клей трудно разрезать, повторно примените iOpener ещё на минуту, чтобы его ослабить.

Осторожно: не перегревайте экран — дисплей чувствителен к нагреву.

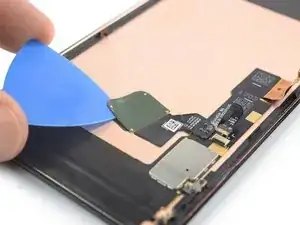

Отделите сканер отпечатков от экрана с помощью открывающей лопатки.

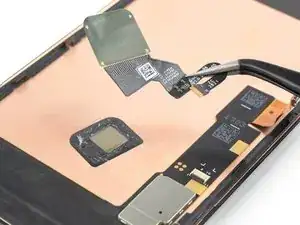

Пинцетом или пальцами аккуратно снимите сканер отпечатков.

Сравните новую заменяемую деталь с оригиналом. Возможно, потребуется перенести оставшиеся компоненты или удалить клеевые подложки с новой детали перед установкой. Удалите старый клей сканера перед установкой нового.
