Замена материнской платы Google Pixel 6a

Разрядите аккумулятор до уровня ниже 25% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Полностью выключите телефон и отключите все кабели.

Вставьте инструмент для извлечения SIM‑карты, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты.

Нажмите инструмент для извлечения SIM‑карты в отверстие лотка, чтобы извлечь лоток SIM‑карты.

Снимите лоток SIM‑карты.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддёргивайте и не ломайте в этом шве.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите эти три шага и перейдите к альтернативному методу ниже.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве: перейти к руководству.

Если экран треснул, наклейте слой прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на правый край телефона.

Разместите присоски примерно по центру правого края телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту, чтобы сделать поверхность более цепкой.

Выдвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через рычаги Anti‑Clamp так, чтобы он лежал на правом крае телефона.

Можно также использовать фен или тепловую пушку, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для поддёма.

Вставьте пластину для раскрытия под рамку экрана, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, добавьте нагрев в эту область и поверните ручку ещё на полоборота по часовой стрелке.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Нагрейте iOpener и приложите его к правому краю экрана в течение двух минут.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Приклейте присоску к экрану как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать щель между рамкой и корпусом.

Вставьте пластину для раскрытия в образовавшуюся щель.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте край и попробуйте снова.

Если экран сильно повреждён, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Продолжая тянуть присоску, поверните пластину вверх под крутым углом.

Осторожно протолкните пластину внутрь при поддевании, чтобы переместить её в шов рамки.

Вставляйте пластину не глубже 3,5 мм, чтобы не повредить внутренние компоненты.

Сдвиньте медиатор вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие рамку экрана к корпусу.

Разместите медиатор в верхнем правом углу перед переходом к следующему шагу.

Поверните медиатор вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем правом углу, чтобы защёлки не защёлкнулись снова.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новый медиатор в образовавшийся зазор.

Сдвиньте медиатор вдоль верхнего края, чтобы освободить защёлки.

При проведении медиатором вокруг фронтальной камеры вставляйте его не глубже 3 мм, чтобы не повредить объектив.

Поверните медиатор вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем левом углу, чтобы защёлки не защёлкнулись снова.

Вставьте новый медиатор в образовавшийся зазор.

Сдвиньте медиатор вдоль левого края, чтобы освободить защёлки.

Вставляйте медиатор не глубже 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и сдвига для оставшегося края.

На этом этапе экран должен отделиться от рамки. Если по краям экрана ощущается сопротивление, используйте медиатор, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран на этом этапе. Он всё ещё соединён с рамкой гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открытии книги.

Уложите экран вверх ногами и параллельно рамке перед продолжением работы.

Не скручивайте экран и не отодвигайте его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы отогнуть нижнюю сторону кронштейна вверх, освобождая металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке вставляйте сначала верхнюю сторону кронштейна, затем защёлкивайте нижнюю. Неправильная последовательность может привести к искрению и повреждению платы.

Будьте очень осторожны при выполнении этого шага — вы рискуете повредить мелкие компоненты вокруг прижимного разъёма.

Вставьте наконечник медиатора под нижний правый край прижимного разъёма кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отсоедините прижимной разъём кабеля дисплея.

Чтобы снова прикрепить прижимные разъёмы, подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении контактов они могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или замену:

При обращении с экраном держите его за кромки.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Подумайте о том, чтобы положить его на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие под фронтальную камеру и вырез для датчика на заменяемом экране и удалите все оставшиеся защитные плёнки.

Проверьте наличие резиновой прокладки датчика приближения — она может остаться приклеенной к задней стороне старого экрана. При необходимости замените её.

Это хорошее место для тестирования телефона перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что он работает корректно. Перед продолжением сборки выключите телефон.

Не забудьте заново установить кронштейн кабеля дисплея.

Следуйте этому руководству, чтобы заменить клеевую прокладку экрана.

Если вы устанавливаете новый экран, следуйте этому руководству, чтобы откалибровать датчик отпечатка пальца.

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не удаляйте ленту полностью. Нужно только убрать мостик между средней рамкой и верхним динамиком.

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта по обеим сторонам порта USB‑C.

Используйте отвёртку Torx T3, чтобы выкрутить 16 винтов, фиксирующих среднюю рамку к корпусу:

Восемь винтов 4.3 мм

Пять винтов 2.9 мм

Два винта 4.9 мм

Один винт 4.6 мм

Вставьте лопатку между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой вверх, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатку между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой вверх, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку средняя рамка слегка приклеена к радиатору термопастой.

При сборке это хорошая точка, чтобы включить телефон и проверить все функции перед окончательной сборкой. Обязательно полностью выключите телефон перед продолжением работ.

Используйте плоский конец лопатки, чтобы соскрести термопасту.

Удалите оставшуюся термопасту изопропиловым спиртом и либо кофейным фильтром, либо безворсовой салфеткой.

Повторите процесс очистки термопасты на средней рамке.

При повторной сборке следуйте этому руководству по повторному нанесению термопасты на ваше устройство.

Подденьте лопаткой и отключите прижимной разъём аккумулятора.

Если в вашем устройстве нет антенны 5G mmWave, пропустите следующие четыре шага.

Используйте отвёртку T3 Torx, чтобы удалить винт 2.9 мм, фиксирующий кронштейн антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы потянуть кронштейн к правому краю телефона и отсоединить его защёлку.

Снимите кронштейн антенны 5G mmWave.

Подденьте лопаткой и отключите прижимной разъём антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы снять антенну 5G mmWave.

Подденьте лопаткой и отключите прижимной разъём ультраширокоугольной задней камеры.

Снимите ультраширокоугольную заднюю камеру.

Подденьте лопаткой и отключите прижимной разъём широкоугольной задней камеры.

Снимите широкоугольную заднюю камеру.

Используйте плоский конец лопатки, чтобы поддеть прижимной разъём кнопок громкости и питания рядом с верхним левым углом платы.

Используйте отвёртку T3 Torx, чтобы удалить винт 2.9 мм, фиксирующий материнскую плату.

Вставьте лопатку между верхней частью материнской платы и корпусом, рядом с фронтальной камерой.

Подденьте вверх, чтобы приподнять материнскую плату, пока не сможете схватить её пальцами.

Наклоните верхнюю часть материнской платы вверх, чтобы освободить её пластиковые защёлки.

Снимите материнскую плату.

Подденьте лопаткой и отключите прижимной разъём фронтальной камеры, расположенный на нижней стороне логической платы.

Снимите фронтальную камеру.

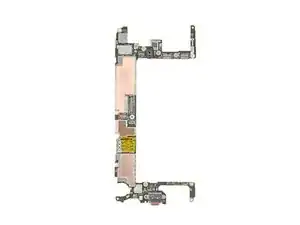

Теперь у вас осталась только материнская плата.
