Замена динамика Google Pixel 6a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддействуйте под экран.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она фиксируется пластиковыми защёлками. Именно здесь следует поддеть.

Следующие три шага показывают Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Если экран треснул, накройте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Расположите присоски примерно в середине правого края телефона — одну на передней стороне, другую на задней.

Сожмите присоски, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp плохо держится, можно использовать ленту, чтобы сделать поверхность более сцепляющей.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начали смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp так, чтобы он лежал на правом крае телефона.

Вы также можете использовать фен или тепловую пушку — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для поддевания.

Вставьте медиатор под рамку экрана, когда Anti-Clamp создаст достаточную щель.

Если Anti-Clamp не создал достаточной щели, примените больше тепла к участку и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и подождите одну минуту между поворотами. Пусть Anti-Clamp и время делают свою работу.

Пропустите следующие два шага.

Нагрейте iOpener и приложите его к правому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или плиту для нагрева, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Приклейте присоску к экрану как можно ближе к центру правого края.

Сильно и равномерно потяните присоску вверх, чтобы создать щель между рамкой и корпусом.

Вставьте медиатор в образовавшуюся щель.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, снова прогрейте край и попробуйте снова.

Если экран сильно треснул, наклейка слоя прозрачной упаковочной ленты может позволить присоске удерживаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Продолжая тянуть присоску, поверните медиатор вверх под крутым углом.

Осторожно протолкните медиатор внутрь, одновременно поддевая, чтобы переместить его в шов рамки.

Вставляйте медиатор не глубже 3.5 мм, чтобы не повредить внутренние компоненты.

Проведите медиатор вдоль правого края, чтобы освободить пластиковые защёлки, фиксирующие рамку к корпусу.

Расположите медиатор в верхнем правом углу перед переходом к следующему шагу.

Поверните медиатор вокруг верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте медиатор в верхнем правом углу, чтобы защёлки снова не защёлкнулись.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новую лопатку в образовавшийся зазор.

Проводите лопаткой вдоль верхнего края, чтобы освободить защёлки.

При проведении вокруг фронтальной камеры вставляйте лопатку не более чем на 3 мм, чтобы не повредить объектив.

Поверните лопатку вокруг верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте лопатку в верхнем левом углу, чтобы защёлки не защёлкнулись обратно.

Вставьте новую лопатку в образовавшийся зазор.

Проводите лопаткой вдоль левого края, чтобы освободить защёлки.

Вставляйте лопатку не более чем на 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и скольжения для оставшегося края.

На этом этапе экран должен отделиться от рамки. Если по краям экрана всё ещё ощущается сопротивление, используйте лопатку, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью удалить экран — он всё ещё подключён к рамке через гибкий кабель.

Поднимите правый край экрана вверх и влево, как при открытии книги.

Положите экран вниз лицевой частью к столу и параллельно рамке, прежде чем продолжить.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы загнуть нижнюю сторону кронштейна вверх, освободив металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке вставляйте сначала верхнюю сторону кронштейна, затем защёлкивайте другую сторону. Несоблюдение этого порядка может привести к искрообразованию и повреждению платы.

Будьте крайне осторожны при выполнении этого шага — есть риск повредить крошечные компоненты вокруг прижимного соединителя.

Вставьте кончик лопатки под нижний правый край прижимного соединителя кабеля дисплея, прямо над близлежащим отверстием для винта.

Подденьте и отсоедините прижимной соединитель кабеля дисплея.

Чтобы снова закрепить прижимные соединители такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При смещении соединителя контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или новый экран:

При работе держите экран за его края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не соприкасается с тыльной стороной экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез для датчика на новом экране и удалите все защитные подложки.

Проверьте, не осталась ли резиновая прокладка датчика приближения — она может прилипнуть к задней стороне старого экрана. При необходимости замените её.

Сейчас — хорошее время для тестирования телефона перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что он работает как положено. Перед продолжением сборки выключите телефон.

Не забудьте снова установить кронштейн кабеля дисплея.

Следуйте этому руководству, чтобы заменить клей для экрана.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатков.

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не снимайте ленту полностью. Нужно только убрать соединительную перемычку между средней рамкой и верхним динамиком.

Используйте пинцет, чтобы отогнуть ленту, покрывающую два винта по обе стороны порта USB-C.

Используйте отвёртку Torx T3, чтобы выкрутить 16 винтов, фиксирующих среднюю рамку к рамке:

Восемь винтов 4.3 мм

Пять винтов 2.9 мм

Два винта 4.9 мм

Один винт 4.6 мм

Вставьте лопатку между верхней частью средней рамки и рамкой, рядом с фронтальной камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатку между нижним левым краем средней рамки и рамкой.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка приклеена к радиатору термопастой.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до окончательной герметизации. Обязательно полностью выключите телефон перед продолжением работы.

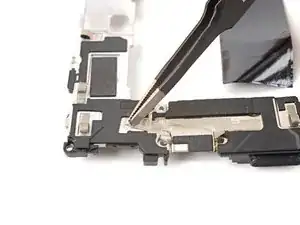

Отогните ленту, соединяющую среднюю рамку и динамик.

Используйте пинцет или пальцы, чтобы отделить динамик от средней рамки.

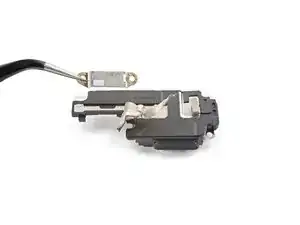

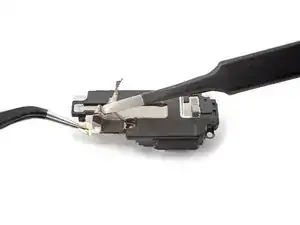

Отогните оставшуюся ленту, чтобы открыть кронштейн порта USB‑C.

Снимите кронштейн порта USB‑C.

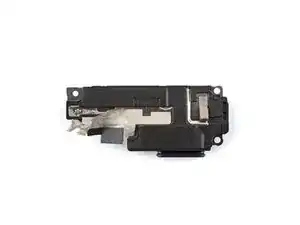

У вас остался только динамик.
