Замена дополнительной платы (daughterboard) Motorola Edge Plus 2022

Дополнительная плата — компонент, в котором размещены нижний микрофон и считыватель SIM-карты.

Повреждённая дополнительная плата может привести к тому, что во время звонков будет нечего слышать или SIM‑карта не будет распознаваться даже при вставленной карте.

Шаг 1

Удерживайте кнопку питания в нажатом состоянии в течение 7 секунд.

Телефон полностью выключен, когда на экране появляется логотип Motorola.

Шаг 2

Вставьте скрепку или инструмент для извлечения SIM‑карты в маленькое отверстие, расположенное внизу телефона.

Осторожно нажмите, чтобы высвободить и извлечь SIM‑карту.

Шаг 3

Используйте нагреватель iOpener, тепловую пушку или фен, чтобы осторожно прогреть периметр корпуса телефона.

Вставьте и проведите инструментом для вскрытия iFixit по нагретым краям, чтобы разрезать клей, фиксирующий заднюю крышку.

Шаг 4

Осторожно снимите заднюю крышку с помощью присоски или руками.

Шаг 5

Прикладывая лёгкое давление, снимите рамку камеры, проведя медиатором по её краям.

Шаг 6

Используйте отвертку Phillips #00, чтобы удалить двенадцать чёрных винтов длиной 1,5 мм.

Если винт потеряется, точные спецификации всех винтов в этом руководстве соответствуют OEM MOTOROLA EDGE+ PLUS 5G UW.

Шаг 7

Снимите плату логики, осторожно приподняв её плоским концом лопатки.

Шаг 8

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два нажимных разъёма по обе стороны от аккумулятора.

В левом нижнем углу аккумулятора снимите ленту (на изображении чёрная) с помощью лопатки.

Шаг 9

Осторожно приподнимите аккумулятор чёрной лопаткой и извлеките.

Чрезмерное усилие при снятии аккумулятора может повредить его. Следите, чтобы не гнуть, не деформировать и не проколоть аккумулятор.

Если аккумулятор прочно приклеен, капните несколько капель изопропилового спирта.

Шаг 10

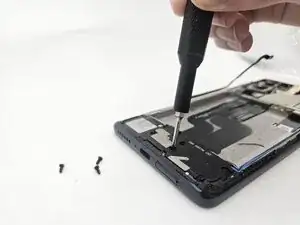

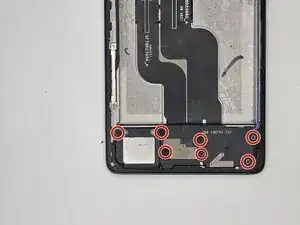

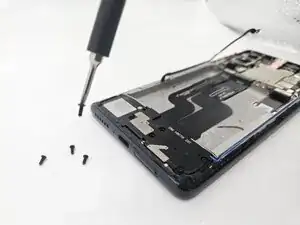

Используйте отвертку Phillips #00, чтобы удалить семь винтов длиной 5 мм, фиксирующих материнскую плату.

Шаг 11

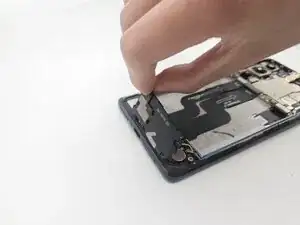

Осторожно приподнимите и снимите крышку дополнительной платы.

Шаг 12

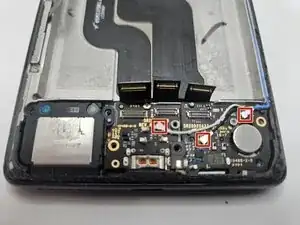

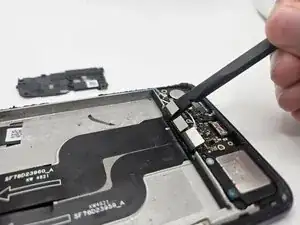

Вставьте плоский конец лопатки под каждый из трёх нажимных разъёмов и осторожно подденьте их, чтобы отключить.

Шаг 13

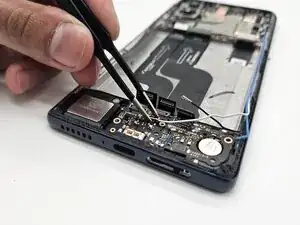

Отсоедините три коаксиальных разъёма (чёрный, белый и синий) пинцетом, потянув их строго вверх.

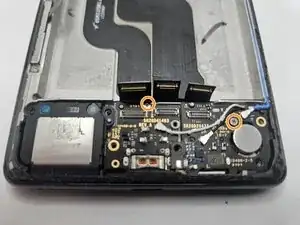

Используйте отвертку Phillips #00, чтобы удалить два серебристых винта длиной 1,5 мм, фиксирующих дополнительную плату и порт зарядки.

Шаг 14

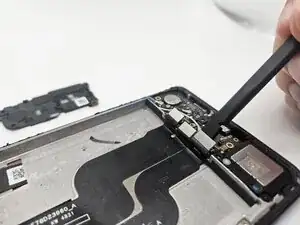

Вставьте плоский конец лопатки под элемент дополнительной платы и осторожно приподнимите его, чтобы снять.

Заключение

Для сборки устройства следуйте приведённым выше шагам в обратном порядке.
Утилизируйте электронные отходы через сертифицированного по стандарту R2 или e‑Stewards переработчика.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
