Замена аккумулятора Google Pixel 4a 5G

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты.

Нажмите прямо в отверстие, чтобы извлечь лоток для SIM-карты.

Снимите лоток для SIM-карты.

Вам потребуется приподнять экран, чтобы снять его с телефона. Тщательно прочтите следующие замечания перед продолжением.

Обратите внимание на два шва по краю телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь нужно поддевать.

Шов рамки: Здесь пластиковая рамка соединяется с задней крышкой. Он удерживается винтами. Не поддевать в этом шве.

Перед началом отметьте следующие области на экране:

Шлейф экрана: Не вставляйте инструмент глубже, чем указано, чтобы не повредить этот шлейф.

Клеевой периметр: Поддевание за пределами этого узкого периметра без углового положения инструмента повредит OLED-панель.

Нанесите разогретый iOpener на правый край дисплея на одну минуту, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Поместите присоску как можно ближе к правому краю экрана.

Поднимите присоску сильным ровным усилием.

Вставьте кончик монтажной лопатки в шов экрана не более чем на 1 мм.

Этот шаг показывает, как вставить лопатку, не повредив OLED-панель. Сделайте это перед тем, как разрезать клей.

С лопаткой, вставленной на 1 мм в зазор, поверните лопатку вверх под крутым углом.

Под крутым углом аккуратно продвиньте лопатку в зазор примерно на 1/4 дюйма (6 мм). Лопатку должно быть видно под OLED-панелью.

Остановитесь, если почувствуете, что кончик лопатки упирается в выступ. Лопатка может давить на край OLED-панели. Измените угол и попробуйте снова.

Проведите лопатку вдоль правого края экрана, чтобы разрезать клей.

Не вставляйте лопатку глубже 1/4 дюйма (6 мм), иначе вы можете повредить шлейф экрана.

Оставьте лопатку в правом нижнем углу, чтобы клей не запечатался снова.

На верхнем крае экрана есть сетка, закрывающая динамик для звонков. Если у вас нет заменяющей сетки, будьте осторожны, чтобы не повредить и не потерять этот компонент.

Клей экрана слабый, поэтому повторно нагревать, скорее всего, не потребуется. Если экран трудно разрезать, нагрейте сложную зону в течение одной минуты и попробуйте снова.

Вставьте другую монтажную лопатку в правый край телефона под углом в том месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Проведите монтажной лопаткой вокруг верхней части телефона, чтобы разрезать клей.

Оставьте лопатку вставленной вдоль верхнего края, чтобы клей не запечатался снова.

Вставьте другую монтажную лопатку в верхний край телефона под углом в том месте, где уже образовался зазор, чтобы не повредить OLED-панель.

Используйте лопатку, чтобы разрезать клей вокруг верхнего левого угла там, где находится окно камеры.

Если экран трудно разрезать, нагрейте сложную зону в течение одной минуты и попробуйте снова.

Оставьте лопатку вставленной вдоль левого края телефона, чтобы клей не запечатался снова.

Проведите монтажной лопаткой, чтобы разрезать клей вдоль левого края телефона.

Если экран трудно разрезать, нагрейте сложную зону в течение одной минуты и попробуйте снова.

Имейте в виду, что вы сейчас режете рядом со шлейфом экрана и дигитайзером.

Проведите монтажной лопаткой вокруг нижнего левого угла и по нижней части дисплея, чтобы разрезать оставшийся клей.

Если экран трудно разрезать, нагрейте сложную зону в течение одной минуты и попробуйте снова.

Имейте в виду, что вы сейчас режете рядом со шлейфом экрана и дигитайзером.

Когда вы прорежете по периметру телефона, аккуратно приподнимите правый край экрана, частично раскрыв телефон как книгу.

Пока не снимайте экран.

Используйте медиатор для вскрытия, чтобы осторожно прорезать оставшийся клей.

Поднимите от верхнего края и отведите экран через нижний край, пока не сможете положить его стеклом вниз.

Осторожно: не создавайте напряжения на прикреплённом плоском кабеле.

Используйте ноготь или пинцет, чтобы аккуратно снять ленту, закрывающую разъём экрана.

Если лента в хорошем состоянии, вы можете использовать её повторно при сборке. В противном случае замените её куском ленты Каптон.

Вставьте кончик лопатки в отверстие пластиковой защёлки, фиксирующей гибкий кабель экрана.

Подденьте пластиковую защёлку прямо вверх, пока она не выскочит из пазов.

Пластиковая защёлка может отскочить в воздух.

Снимите пластиковую защёлку.

Используйте кончик лопатки, чтобы поддеть и отсоединить гибкий кабель экрана.

Чтобы повторно подключить такие защёлки с нажатием, аккуратно выровняйте и нажмите с одной стороны, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте посередине. Если защёлка окажется смещённой, контактные выводы могут погнуться, что приведёт к необратимому повреждению.

Снимите экран.

Для установки нового экрана:

Проверьте, предустановлены ли у вашего запасного экрана сетка динамика и клеевая полоса для верхнего края.

Если предустановлены, в верхней кромке клейкая полоса не потребуется.

Если нет, удалите большую прозрачную подложку с клеевой полосы верхнего края и приложите её к экрану (не к корпусу). Убедитесь, что большой вырез совмещён с сеткой динамика.

Следуйте этому руководству, чтобы нанести клейку порезанную по размеру.

Используйте третью фотографию как эталон для позиционирования клеевых полос.

Во время запуска после сборки экран пройдёт процедуру калибровки. Не трогайте экран в этот процесс — это может привести к некорректной калибровке сенсора и возникновению проблем с сенсорным вводом.

Используйте отвёртку T3 Torx, чтобы выкрутить девять винтов длиной 4.4 мм, крепящих заднюю крышку к средней рамке.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно на своё место.

Вставьте медиатор в стык между средней рамкой и задней крышкой, прямо над слотом для SIM-карты.

Проведите медиатор вдоль правого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку на средней рамке.

Продолжайте проводить медиатором вдоль верхнего, левого и нижнего краёв телефона, пока все пластиковые защёлки, фиксирующие заднюю крышку к средней рамке, не освободятся.

Переверните телефон так, чтобы задняя крышка была сверху.

Аккуратно отогните заднюю крышку в вертикальное положение.

Не снимайте заднюю крышку. Она по-прежнему прикреплена двумя плоскими кабелями.

Подпереть заднюю крышку можно об объект, например картонную коробку или банку газировки.

Используйте отвёртку T3 Torx, чтобы выкрутить семь винтов, фиксирующих кронштейн материнской платы:

Четыре винта длиной 4.0 мм

Три винта длиной 2.1 мм

Снимите кронштейн материнской платы.

Используйте кончик лопатки, чтобы отключить кабель батареи от материнской платы.

Используйте кончик лопатки, чтобы поддеть и отключить кабель сканера отпечатка пальца.

Используйте кончик лопатки, чтобы поддеть и отключить кабель переднего сенсорного блока.

Снимите заднюю крышку.

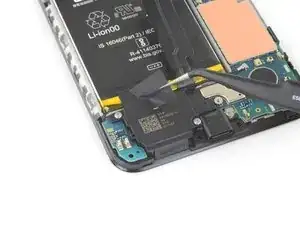

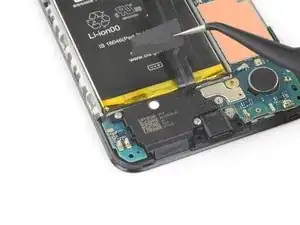

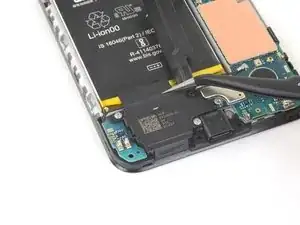

Используйте пинцет, чтобы снять чёрную ленту, закрывающую гибкий кабель антенны между динамиком и аккумулятором.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом.

Переверните среднюю раму.

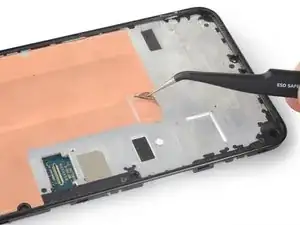

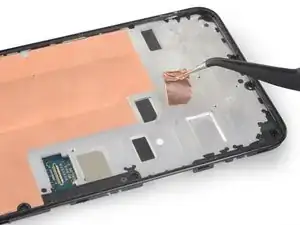

Используйте пинцет, чтобы снять прямоугольный кусок медной фольги, расположенный ближе всего к краю телефона.

Если медная фольга осталась целой, используйте её повторно при сборке. Если нет — замените её куском каптоновой ленты.

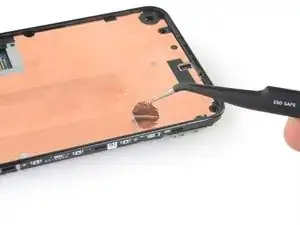

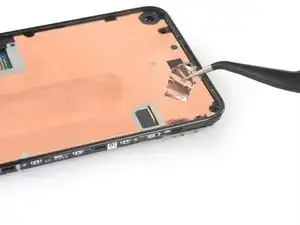

Используйте пинцет, чтобы снять прямоугольный кусок медной фольги, расположенный ближе всего к центру телефона.

Если медная фольга осталась целой, используйте её повторно при сборке. Если нет — замените её куском каптоновой ленты.

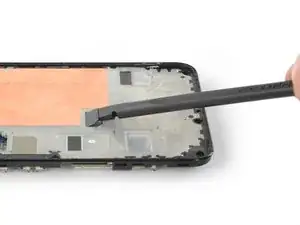

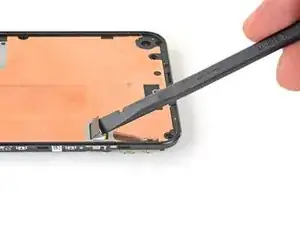

Используйте плоский конец лопатки, чтобы приподнять вытягивающуюся полоску клея аккумулятора, чтобы до неё можно было дотянуться пальцами.

Старайтесь держать клеевые полосы плоскими и без складок во время этой операции; скрученные или сморщенные полосы слипнутся и порвутся вместо того, чтобы вытащиться чисто.

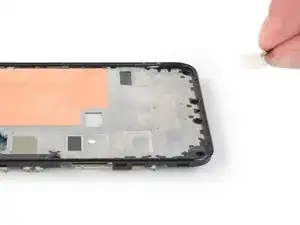

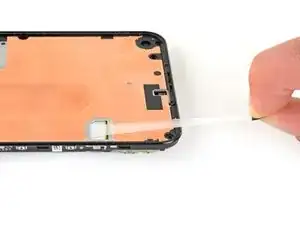

Медленно потяните одну вытягивающуюся клеевую полоску от аккумулятора в направлении нижней части телефона.

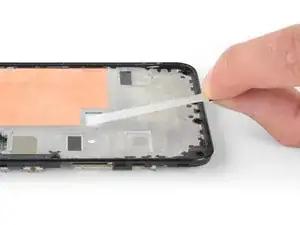

Тяните равномерно, поддерживая постоянное натяжение полосы, пока она не выскользнёт из-под аккумулятора и средней рамы. Для наилучшего результата тяните полосу под как можно меньшим углом.

Полоса растянется в несколько раз относительно исходной длины. Продолжайте тянуть и при необходимости снова захватите полосу ближе к аккумулятору.

Если клеевые полосы порвутся во время удаления, используйте пальцы или тупой пинцет, чтобы достать оставшуюся часть клея, и продолжите вытягивание.

Повторите инструкции из предыдущего шага для второй вытягивающейся клеевой полосы.

Если какая‑либо клеевая полоса оторвалась и осталась под аккумулятором и её нельзя извлечь, капните несколько капель 90% изопропилового спирта в отверстие соответствующей полосы и наклоните телефон в сторону верхнего края так, чтобы спирт стек к оставшемуся клею. Подождите одну минуту, чтобы клей размягчился, затем переходите к следующему шагу.

Не используйте повторно аккумулятор, если он деформирован или повреждён, так как это представляет потенциальную опасность. Замените его новым аккумулятором.

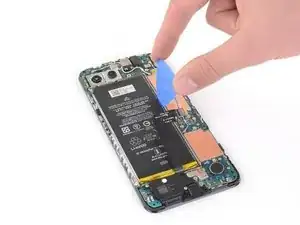

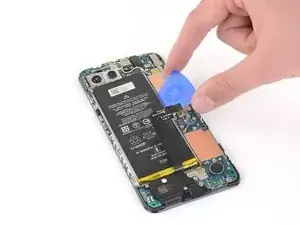

Вставьте медиатор для вскрытия в область аккумуляторной ниши вдоль одного из длинных краёв аккумулятора.

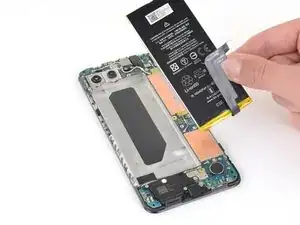

Подденьте аккумулятор вверх, чтобы вынуть его из аккумуляторной ниши.

Если клей был успешно удалён, аккумулятор должен выйти очень легко.

Если аккумулятор нельзя легко извлечь из‑за неудачного удаления вытягивающегося клея, используйте 90% изопропиловый спирт, как указано в предыдущем шаге.

После того как вы дождётесь одну минуту для размягчения клея, используйте медиатор для поддёма аккумулятора с одного из длинных краёв.

Не сгибайте аккумулятор при вытягивании.
