Замена динамика разговорного спикера Google Pixel 4a 5G

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты.

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Вам потребуется приподнять экран, чтобы снять его с телефона. Внимательно прочитайте следующие замечания перед продолжением.

Обратите внимание на два шва на кромке телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь нужно поддевать.

Шов рамки: Это место соединения пластиковой рамки с задней крышкой. Оно зафиксировано винтами. Не поддевать в этом шве.

Перед началом отметьте следующие области на экране:

Шлейф экрана: Не вставляйте монтажную лопатку глубже, чем указано, иначе вы рискуете повредить этот шлейф.

Поясок клея: Поддев за пределы этого узкого пояска без угла лопатки вы повредите OLED-панель.

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или подогреваемую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Поместите присоску как можно ближе к правому краю экрана.

Подтяните присоску сильной ровной тягой.

Вставьте кончик монтажной лопатки в шов экрана не более чем на 1 мм.

Этот шаг показывает, как вставить лопатку, не повредив OLED-панель. Сделайте это перед тем, как разрезать клей.

При лопатке, вставленной на 1 мм, поверните её вверх под крутым углом.

Под крутым углом аккуратно вдавите лопатку в зазор примерно на 1/4 дюйма (6 мм). Лопатка должна скользить под OLED-панелью.

Остановитесь, если почувствуете, что кончик лопатки упирается в выступ. Лопатка может давить на край OLED-панели. Измените угол и попробуйте снова.

Проведите лопатку вдоль правого края экрана, чтобы разрезать клей.

Не вставляйте лопатку глубже 1/4 дюйма (6 мм), иначе вы можете повредить шлейф экрана.

Оставьте лопатку в нижнем правом углу, чтобы клей не закрылся снова.

На верхнем крае экрана есть сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с этой деталью, чтобы не повредить и не потерять её.

Клей у экрана слабый, поэтому повторно нагревать не нужно. Если экран трудно прорезать, нагрейте проблемную область в течение одной минуты и попробуйте снова.

Вставьте другую монтажную лопатку в правый край телефона под углом в уже образовавшийся зазор, чтобы не повредить OLED-панель.

Проведите монтажной лопаткой вокруг верхней части телефона, чтобы разрезать клей.

Оставьте лопатку вдоль верхнего края, чтобы клей не закрылся снова.

Вставьте ещё одну монтажную лопатку в верхний край телефона под углом в уже образовавшийся зазор, чтобы не повредить OLED-панель.

Используя лопатку, разрежьте по верхнему левому углу в месте окна камеры.

Если экран трудно прорезать, нагрейте проблемную область в течение одной минуты и попробуйте снова.

Оставьте лопатку вдоль левого края телефона, чтобы клей не закрылся снова.

Проведите монтажной лопаткой, чтобы разрезать клей вдоль левого края телефона.

Если экран трудно прорезать, нагрейте проблемную область в течение одной минуты и попробуйте снова.

Учтите, что вы сейчас режете вблизи шлейфа экрана и дигитайзера.

Проведите монтажной лопаткой вокруг нижнего левого угла и по нижней части дисплея, чтобы разрезать оставшийся клей.

Если экран трудно прорезать, нагрейте проблемную область в течение одной минуты и попробуйте снова.

Учтите, что вы сейчас режете вблизи шлейфа экрана и дигитайзера.

После того как Вы отрежете клей по периметру телефона, аккуратно приподнимите правый край экрана, частично открыв телефон как книгу.

Пока не снимайте экран.

Используйте медиатор для вскрытия, чтобы аккуратно прорезать оставшийся клей.

Поднимите со стороны верхнего края и откиньте экран через нижний край, пока он не ляжет лицевой стороной вниз.

Следите, чтобы не создать напряжение на присоединённом шлейфе.

Используйте ноготь или пинцет, чтобы аккуратно оторвать ленту, закрывающую разъём экрана.

Если лента в хорошем состоянии, Вы можете использовать её повторно при сборке. В противном случае замените её кусочком каптоновой ленты.

Вставьте наконечник лопатки в отверстие пластиковой защёлки, фиксирующей шлейф экрана.

Подденьте пластиковую защёлку строго вверх, пока она не выскочит из посадочного места.

Пластиковая защёлка может отскочить в воздух.

Снимите пластиковую защёлку.

Используйте наконечник лопатки, чтобы поддеть и отсоединить шлейф экрана.

Чтобы снова присоединить такие защёлки с нажимом, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При несоосном соединении контакты могут погнуться и получить необратимое повреждение.

Снимите экран.

Чтобы установить новый экран:

Проверьте, есть ли на запасном экране установленная сетка динамика и клеевая полоска на верхнем крае.

Если есть — клеевая полоска на верхнем крае не понадобится.

Если нет — снимите большую прозрачную подложку с верхней клеевой полоски и приклейте её к экрану (не к рамке). Убедитесь, что большая вырезанная часть совмещается с сеткой динамика.

Следуйте этому руководству, чтобы нанести клей, вырезанный по шаблону.

Используйте третью фотографию в качестве ориентира при позиционировании клеевых полосок.

Во время первого запуска после сборки экран пройдёт калибровку. Не касайтесь экрана в этот процесс — это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

Используйте отвёртку T3 Torx, чтобы выкрутить девять винтов длиной 4.4 мм, крепящих заднюю крышку к среднему корпусу.

В ходе ремонта храните каждый винт отдельно и возвращайте его на то же место при сборке.

Вставьте медиатор в зазор между средним корпусом и задней крышкой прямо над слотом для SIM‑карты.

Проведите медиатор вдоль правого края телефона, чтобы освободить пластиковые защёлки, фиксирующие заднюю крышку на среднем корпусе.

Продолжайте проводить медиатором вдоль верхнего, левого и нижнего краёв телефона, пока все пластиковые защёлки, крепящие заднюю крышку к среднему корпусу, не будут освобождены.

Переверните телефон так, чтобы задняя крышка была сверху.

Осторожно откиньте заднюю крышку в вертикальное положение.

Не снимайте заднюю крышку. Она всё ещё прикреплена двумя шлейфами.

Подперите заднюю крышку о предмет, например картонную коробку или жестяную банку.

Используйте отвёртку T3 Torx, чтобы выкрутить семь винтов, фиксирующих кронштейн материнской платы:

Четыре винта длиной 4.0 мм

Три винта длиной 2.1 мм

Снимите кронштейн материнской платы.

Используйте наконечник лопатки, чтобы отключить кабель батареи от материнской платы.

Используйте наконечник лопатки, чтобы поддеть и отключить кабель датчика отпечатка пальца.

Используйте наконечник лопатки, чтобы поддеть и отключить кабель переднего сенсорного блока.

Снимите заднюю крышку.

Используйте пальцы или пинцет, чтобы отодрать ленту от медной фольги.

Медная фольга тонкая и легко прокалывается.

Используйте плоский конец лопатки, чтобы отсоединить фронтальную камеру от материнской платы.

Снимите фронтальную камеру.

Используйте отвертку Torx T3, чтобы выкрутить два винта длиной 4,2 мм, фиксирующие сборку динамика.

Подденьте кончиком лопатки сборку динамика снизу.

Будьте осторожны, чтобы не проколоть белые мембраны по обеим сторонам динамика, если вы планируете использовать его повторно.

Переверните сборку динамика так, чтобы она лёгко опиралась на аккумулятор.

Используйте пинцет, чтобы отсоединить антенную шлейф-проводку от сборки динамика.

Держите металлический разъём антенного кабеля пинцетом — не пластиковую часть кабеля.

Осторожно отлепите сборку динамика от ленты под ней.

Будьте осторожны, чтобы не проколоть белые мембраны по обеим сторонам динамика, если вы планируете использовать его повторно.

Снимите сборку динамика.

Пальцами или пинцетом вытяните антенный кабель из-под ленты, которой он покрыт.

Подденьте кончиком лопатки кабель динамика и отсоедините его от материнской платы.

Подденьте кончиком лопатки кабель разъёма для наушников и отсоедините его от материнской платы.

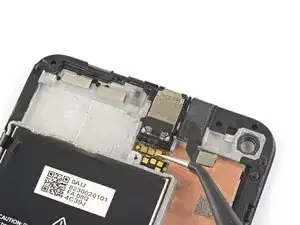

Используйте пинцет, чтобы снять ленту с разговорного динамика, закрывающую антенный гибкий кабель.

Отверткой Torx T3 отвинтите винт длиной 2,1 мм, фиксирующий порт зарядки.

Материнская плата закреплена в срединной рамке пластиковыми защёлками.

Вставьте кончик лопатки в зазор между материнской платой и срединной рамкой у фронтальных камер, чтобы отщёлкнуть её от первой защёлки.

Возьмите материнскую плату пальцами и откройте её, как книгу.

Это освободит остальные защёлки.

Поднимите материнскую плату и извлеките её.

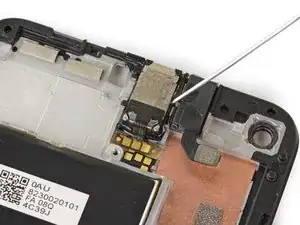

Нанесите 90% изопропиловый спирт вокруг разговорного динамика и подождите одну минуту, чтобы клей размягчился.

Снимите разговорный динамик.
