Плата ввода/вывода Motorola Edge Plus 2022
Плата ввода/вывода выполняет две основные функции: заряжает аккумулятор при подключении к источнику питания и обеспечивает передачу данных при подключении к другим устройствам. Признаки неисправного разъёма для зарядки включают нестабильную или медленную зарядку и/или необходимость держать кабель под углом для получения заряда.
Шаг 1
Нажмите и удерживайте кнопку питания в течение 7 секунд.
Вы поймёте, что телефон полностью выключен, когда на экране появится логотип Motorola.
Шаг 2
Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие, расположенное в нижней части телефона.
Осторожно нажмите, чтобы извлечь и удалить SIM-карту.
Шаг 3
Используйте iOpener, тепловую пушку или фен, чтобы аккуратно нагреть периферию телефона.
Вставьте и проведите инструментом для вскрытия iFixit по нагретым краям, чтобы разрезать клей, фиксирующий заднюю крышку.
Шаг 4
Осторожно снимите заднюю крышку с помощью присоски или вручную.
Шаг 5
Прикладывая лёгкое давление, снимите окантовку камеры, сдвигая ломик вдоль краёв.
Шаг 6
Используйте крестовую отвертку Phillips #00, чтобы выкрутить двенадцать чёрных винтов длиной 1,5 мм.
Если винт потеряется, точные спецификации всех винтов в этом руководстве: OEM MOTOROLA EDGE+ PLUS 5G UW.
Шаг 7
Удалите материнскую плату, аккуратно поддев её плоским концом лопатки.
Шаг 8
Используйте плоский конец лопатки, чтобы приподнять и отсоединить два нажимных разъёма по обе стороны от аккумулятора.
В нижнем левом углу аккумулятора снимите ленту (чёрная на изображении) с помощью лопатки.
Шаг 9
Осторожно приподнимите аккумулятор с помощью чёрной лопатки и извлеките его.
Чрезмерное усилие при извлечении аккумулятора может повредить его. Не сгибайте, не деформируйте и не прокалывайте аккумулятор.
Если аккумулятор плотно приклеен, нанесите несколько капель изопропилового спирта.
Шаг 10
Используйте крестовую отвертку Phillips #00, чтобы выкрутить семь винтов длиной 5 мм, удерживающих материнскую плату.
Шаг 11
Осторожно поднимите и снимите крышку дочерней платы.
Шаг 12
Вставьте плоский конец лопатки под каждый из трёх нажимных разъёмов и аккуратно приподнимите их, чтобы отключить.
Шаг 13
Отсоедините три коаксиальных разъёма (чёрный, белый и синий) пинцетом, потянув их строго вверх.
Используйте крестовую отвертку Phillips #00, чтобы выкрутить два серебристых винта длиной 1,5 мм, удерживающих дочернюю плату и разъём для зарядки.
Шаг 14
Вставьте плоский конец лопатки под фрагмент дочерней платы и аккуратно приподнимите его, чтобы снять.
Шаг 15

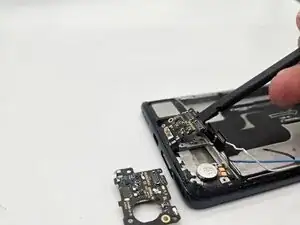

Вставьте плоский конец лопатки под плату ввода/вывода и приподнимите, чтобы вынуть её.
Заключение
Чтобы собрать устройство, выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы в пункте переработки с сертификатом R2 или e-Stewards.
