Замена задней камеры Motorola Edge Plus 2022

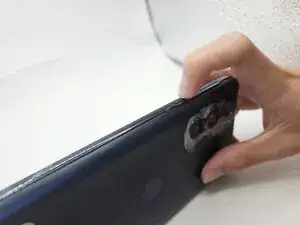

Нажмите и удерживайте кнопку питания в течение 7 секунд.

Вы поймёте, что телефон полностью выключен, когда на экране появится логотип Motorola.

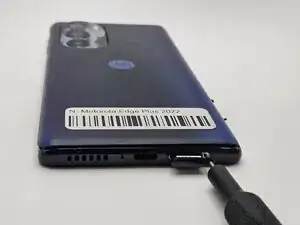

Вставьте скрепку или инструмент для извлечения SIM-карты в небольшое отверстие, расположенное внизу телефона.

Осторожно нажмите, чтобы освободить и извлечь SIM-карту.

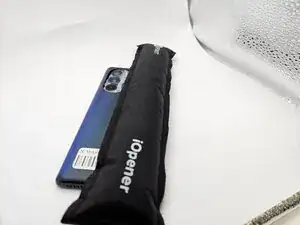

Используйте нагреватель iOpener, паяльную феном или фен для волос, чтобы аккуратно нагреть периферию телефона.

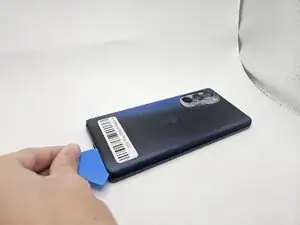

Вставьте и проведите лезвием для открывания iFixit вдоль нагретых краёв, чтобы разрезать клей, фиксирующий заднюю крышку.

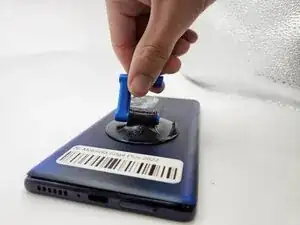

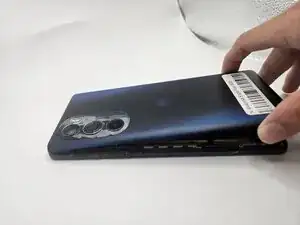

Осторожно снимите заднюю крышку, используя присоску или руками.

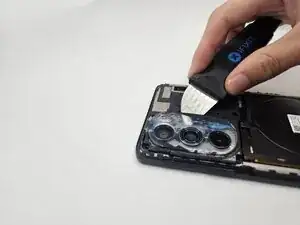

При лёгком давлении снимите окантовку камеры, проводя ломиком по краям.

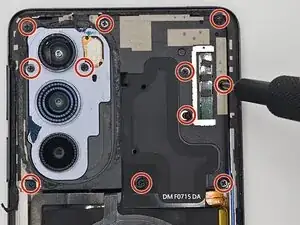

Используйте отвёртку Phillips #00, чтобы выкрутить двенадцать чёрных винтов длиной 1,5 мм.

Если винт потеряется, точные характеристики всех винтов в этом руководстве — OEM MOTOROLA EDGE+ PLUS 5G UW.

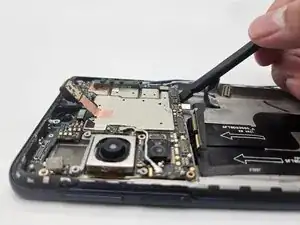

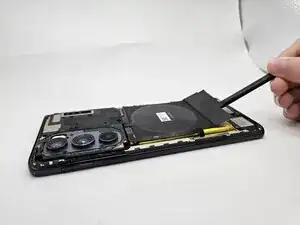

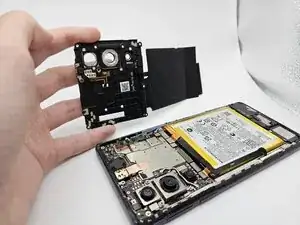

Снимите плату логики, аккуратно приподнимая её плоским концом лопатки.

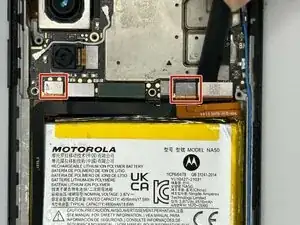

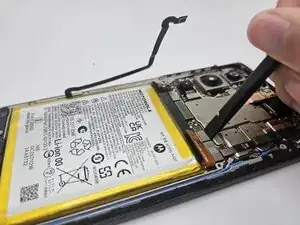

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два нажимных разъёма по обе стороны от батареи.

Расположенную в нижнем левом углу батареи ленту (чёрную на изображении) снимите лопаткой.

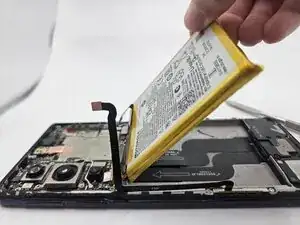

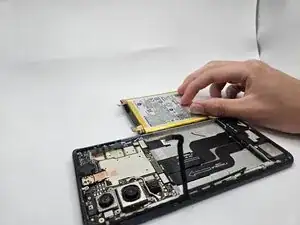

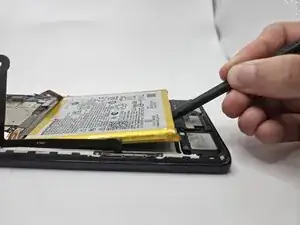

Осторожно приподнимите батарею чёрной лопаткой и выньте её.

Слишком сильное усилие при извлечении батареи может её повредить. Следите, чтобы батарея не сгибалась, не деформировалась и не была проколота.

Если батарея сильно приклеена, нанесите несколько капель изопропилового спирта.

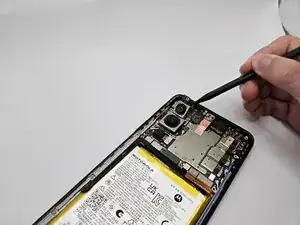

Используйте плоский конец лопатки, чтобы отсоединить верхний нажимной разъём камеры.

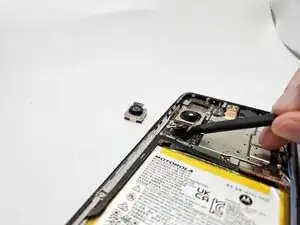

Сдвиньте лопаткой под камеру и приложите давление, пока она не освободится.

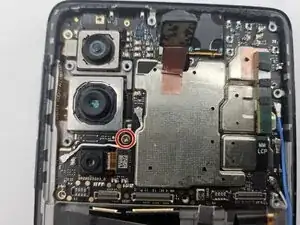

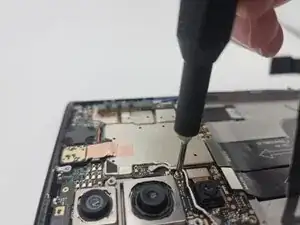

Используйте отвёртку Phillips #00, чтобы выкрутить один серебристый винт длиной 1,5 мм на материнской плате.

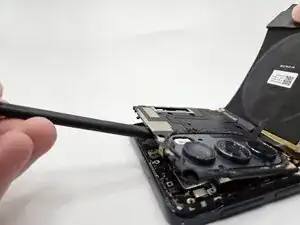

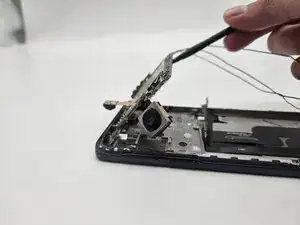

Используйте чёрную лопатку, чтобы снять материнскую плату, приподнимая у основания платы, как показано на изображении.

Синие и чёрные провода могут отключиться при снятии материнской платы. Провода можно подключить снова после замены камеры, прикреплённой к материнской плате.

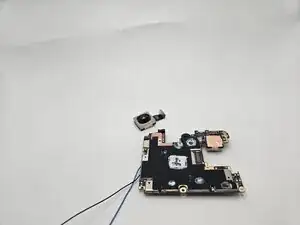

Используя плоский конец чёрной лопатки, подденьте под серебристую лентовую разъём и снимите последнюю камеру.
