Замена передней камеры Google Pixel 5

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие лотка SIM-карты.

Лоток SIM-карты расположен на левой кромке телефона ближе к нижней части.

Нажмите крепко, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Нагрейте iOpener и приложите его к нижней кромке экрана на одну минуту.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.

Пока вы ждёте, пока клей ослабнет, обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддёргивайте этот шов.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с каркасом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Для полной инструкции по использованию Anti-Clamp посмотрите это руководство.

Тяните синюю ручку к петле, чтобы отключить режим открытия.

Расположите присоски у нижней кромки экрана — одну спереди и одну сзади.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если поверхность вашего устройства слишком скользкая и Anti-Clamp не держится, можно использовать упаковочную ленту, чтобы сделать поверхность более цепкой.

Оттолкните синюю ручку от петли, чтобы включить режим открытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски слегка и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Когда Anti-Clamp создаст достаточный зазор, вставьте открывающий медиатор под экран и его рамку.

Если Anti-Clamp не создаёт достаточного зазора, приложите больше тепла к области и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте больше чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Прикрепите присоску к экрану как можно ближе к нагретой кромке.

Если экран сильно треснут, следуйте этому руководству, чтобы заклеить трещины лентой. В крайнем случае можно приклеить присоску к разбитому экрану суперклеем.

Резко и равномерно потяните присоску вверх, чтобы создать зазор.

В зависимости от возраста устройства это может быть трудно. Если у вас возникают проблемы, приложите больше тепла и попробуйте снова.

Вставьте открывающий медиатор в зазор.

Проводите открывающим медиатором взад и вперёд вдоль нижней части экрана, чтобы разрезать клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к левой кромке экрана на одну минуту.

Вставьте ещё один открывающий медиатор в левый нижний угол экрана.

Проведите медиатором вокруг левого угла.

Не вставляйте медиатор более чем на 1/4 дюйма (6 мм), иначе вы можете повредить шлейф экрана, расположенный посередине левой кромки.

Продолжайте вести медиатор вверх к фронтальной камере, чтобы разрезать клей на левой кромке экрана.

Оставьте медиатор вставленным, чтобы предотвратить повторное склеивание.

Вставьте ещё один открывающий медиатор в верхний левый угол экрана.

Проведите медиатором вокруг передней камеры и по верхней кромке телефона.

Если клей трудно разрезать, приложите тепло к области на одну минуту и попробуйте снова.

Проведите медиатор до верхнего правого угла телефона и оставьте его вставленным.

Вставьте медиатор для вскрытия в нижний правый угол экрана.

Проведите медиатором вверх к верхнему правому углу, чтобы разрезать последний край клея.

Возможно, потребуется снова пройтися медиатором по краям, чтобы убедиться, что весь клей перерезан. На четырех углах клей нанесен наиболее толстым слоем.

Используйте медиатор для вскрытия в верхнем левом углу, чтобы приподнять левый край экрана на несколько миллиметров. Это предотвратит защелки от повторного входа в корпус.

Поднимите правую сторону экрана и откройте телефон как книгу.

Не открывайте экран более чем на 90 градусов, чтобы не повредить гибкий кабель экрана.

Используйте пинцет, чтобы захватить защелку-разъём, фиксирующую гибкий кабель экрана.

Сдвиньте защелку в сторону от разъёма, чтобы её отстегнуть.

Снимите защитный кожух разъёма экрана.

Обязательно сохраните этот компонент для установки при сборке.

Используйте наконечник медиатора, чтобы приподнять и отключить гибкий кабель экрана.

Чтобы снова подключить нажимные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём будет неправильно выровнен, контакты могут погнуться и получить необратимое повреждение

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или устанавливаемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что нижняя часть экрана ни с чем не соприкасается. Рекомендуется положить его на мягкую ткань без ворса.

Снимите экран.

Используйте пинцет, чтобы удалить оставшийся клей с корпуса.

Если вы используете изопропиловый спирт для очистки клея с дисплея, следите, чтобы он не попал на другие компоненты, так как это может ослабить их клейкое соединение.

Если вы заменили экран, проверьте отверстие для фронтальной камеры и удалите защитные пленки, закрывающие его.

Если кабель дисплея на вашем запасном экране фиксируется лентой, удалите ленту перед установкой.

Если вы используете клей, вырезанный по форме, следуйте этому руководству для правильной установки нового клея для экрана.

Если вы используете ленту Tesa для прикрепления экрана, следуйте этому руководству.

Во время запуска после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану в этот процесс, это может привести к неправильной калибровке сенсора и проблемам с сенсорной чувствительностью.

Используйте пинцет, чтобы приподнять графитовую ленту, пока не сможете схватить её пальцами.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — прокол или изгиб аккумулятора может привести к утечке опасных веществ или термическому событию.

Снимите графитовую ленту.

Используйте пинцет, чтобы снять графитовую прокладку, покрывающую крышку зарядной пластины.

Если вам удастся сохранить графитовую прокладку в хорошем состоянии, вы можете повторно установить её при сборке.

Используйте отвертку Torx T3, чтобы выкрутить два винта длиной 4,6 мм, фиксирующие крышку зарядной пластины к средней рамке.

В течение ремонта храните каждый винт и следите, чтобы он возвращался на своё место при сборке.

Используйте пинцет, чтобы снять крышку зарядной пластины.

Обязательно сохраните этот компонент для установки при сборке.

Используйте отвертку Torx T3, чтобы выкрутить восемь винтов длиной 4,6 мм, фиксирующих среднюю рамку.

Используйте пинцет, чтобы приподнять правую сторону средней рамки.

Снимите среднюю рамку.

Проставка в верхней части телефона может выпасть при снятии средней рамки. Не забудьте сохранить эту проставку для сборки. Смотрите изображения в руководстве по замене материнской платы.

Используйте заостренный конец медиатора, чтобы поддеть разъём аккумулятора строго вверх и отсоединить его от материнской платы.

Используйте отвертку Torx T3, чтобы выкрутить распорный винт длиной 4,1 мм.

С помощью медиатора отсоедините два нажимных разъёма задних камер от материнской платы.

Прижмите сборку задней камеры пальцем, чтобы предотвратить изгиб материнской платы.

С помощью пинцета подденьте сборку задней камеры и извлеките её из гнезда.

Если у заменяемого модуля камеры есть пластиковая прокладка, обязательно удалите её перед установкой модуля.

Перед установкой сборки камеры убедитесь, что поверхность линзы не имеет отпечатков и пыли.

Используйте пинцет с тупым концом, чтобы захватить чёрную тянущую полоску клея, расположенную на верхнем правом крае аккумулятора. Поднимите тянущую полоску пинцетом, пока не сможете схватить её пальцами.

Тяните за полоску медленной, равномерной силой под небольшим углом, чтобы предотвратить её ломание посередине.

Старайтесь держать клеевые полоски ровными и без складок во время этой операции; перекрученные или смятые полоски будут слипаться и разрываться, вместо того чтобы выходить чисто.

Если клей трудно тянуть, можно намотать его на лопаточку и продолжить тянуть.

Если тянущая полоска порвётся преждевременно, используйте пинцет, чтобы достать оставшуюся часть клея и продолжить тянуть.

Если вы не можете её извлечь, переходите к следующему шагу.

Повторите ту же процедуру, чтобы снять тянущую полоску, расположенную в нижнем левом углу аккумулятора.

Если эта полоска порвётся преждевременно и вы не сможете достать её пинцетом, переходите к следующему шагу.

Если какие-либо клеевые полоски остались под аккумулятором и не были извлечены, капните несколько капель изопропилового спирта высокой концентрации (более 90%) в отверстие поражённой полоски.

Наклоните телефон так, чтобы спирт стек к оставшемуся клею.

Подождите одну минуту, чтобы клей размягчился, затем переходите к следующему шагу.

Вставьте медиатор для вскрытия в зазор вдоль левой стороны аккумулятора.

Используйте медиатор, чтобы разрезать оставшийся клей в верхней и нижней частях аккумулятора.

Избегайте соскабливания двух гибких шлейфов под аккумулятором медиатором.

Это может быть сложно, поскольку клей стратегически расположен между шлейфами и краем лотка аккумулятора. Возможное решение — обрезать пластиковую карточку так, чтобы она поместилась между гибкими шлейфами и краем лотка аккумулятора.

Не сгибайте аккумулятор.

Избегайте контактов динамика разговорного блока, расположенных рядом с верхним левым углом аккумулятора, когда вы поддеваете медиатором.

Если не удаётся поддеть аккумулятор, добавьте ещё несколько капель изопропилового спирта на клей. Во время этой процедуры также может помочь пластиковая карточка.

Не используйте аккумулятор повторно, если он деформирован или повреждён — это представляет потенциальную опасность. Замените его на новый.

Извлеките старый аккумулятор.

Используйте заострённый конец лопатки, чтобы отсоединить два нажатных разъёма, поднимая их строго вверх от материнской платы.

Отверткой T3 Torx выкрутите два винта длиной 2,9 мм, которые крепят материнскую плату к заднему корпусу.

С помощью лопатки аккуратно отогните гибкий кабель, закрывающий нажатный разъём заднего корпуса, чтобы отодвинуть его в сторону.

Используйте лопатку, чтобы отсоединить нажатный разъём заднего корпуса.

Вставьте заострённый конец лопатки в отверстия для винтов рядом с фронтальной камерой.

Нажмите материнскую плату вниз в сторону нижней части телефона, затем поднимите вверх, чтобы освободить верхнюю часть платы из заднего корпуса.

С помощью пальцев потяните материнскую плату вверх к верхней части заднего корпуса, чтобы освободить зарядный порт.

Не сгибайте и не скручивайте материнскую плату.

Если плата застряла в корпусе, используйте лопатку, чтобы пройти по краям и ослабить её.

Извлеките материнскую плату.

После снятия материнской платы верхняя распорка обычно выпадает. Чтобы установить её обратно, совместите среднюю рамку без закручивания винтов. Захватите распорку пинцетом и сожмите внутреннюю пену, чтобы впихнуть её на место. Затем зафиксируйте среднюю рамку винтами.

Держите распорку за корпус, а не за тонкие фиксирующие язычки.

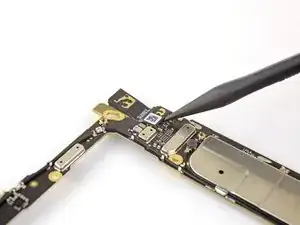

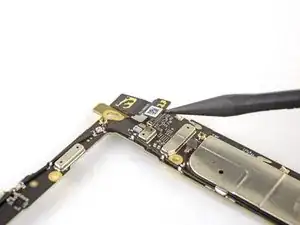

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить фронтальную камеру от материнской платы.

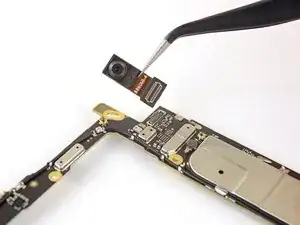

Извлеките камеру.
