Набор крепежа для Framework Desktop
Вы потеряли винт в вашем Framework Desktop? Не переживайте! Следуйте этому руководству, чтобы заменить отсутствующие винты с помощью набора крепежа для Framework Desktop.
Шаг 1

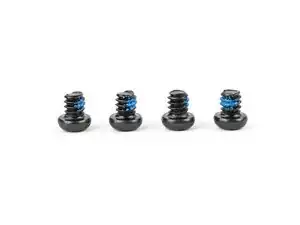

В набор крепежа входят следующие элементы:
Четыре винта с маркировкой "крепёж 6,0 мм с диаметром 7,3 мм и толщиной 2,3 мм"
Два больших винта с маркировкой "кольцевые винты M6"
Четыре винта с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 2,0 мм"

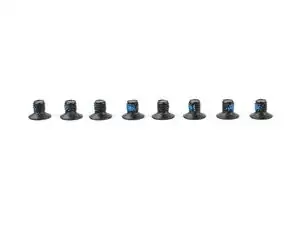

Восемь винтов с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 0,9 мм"

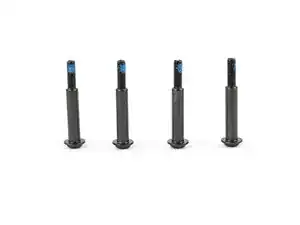

Четыре длинных винта с маркировкой "крепёж 26,5 мм с диаметром 7,0 мм и толщиной 2,0 мм"
Ваш Framework Desktop поставляется с запасным винтом каждого размера, прикреплённым к нижней части верхней панели. Вы можете использовать набор крепежа, чтобы пополнить любой винт, который вы использовали там.
В набор крепежа не включён серебристый винт T5 длиной 4,5 мм, который фиксирует крышки SSD, экран ввода/вывода и крепления USB‑C.
Шаг 2

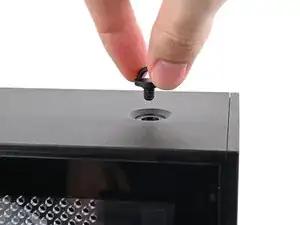

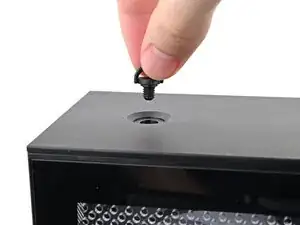

Два винта с маркировкой "кольцевые винты M6" фиксируют верхнюю панель.
Шаг 3

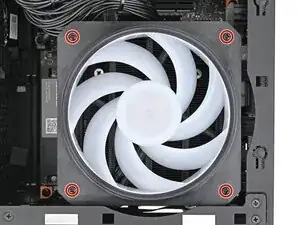

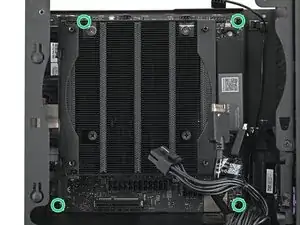

Длинные винты с маркировкой "крепёж 26,5 мм с диаметром 7,0 мм и толщиной 2,0 мм" фиксируют вентилятор.
Шаг 4

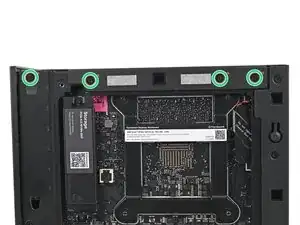

Винты с маркировкой "крепёж 6,0 мм с диаметром 7,3 мм и толщиной 2,3 мм" фиксируют материнскую плату.
Шаг 5

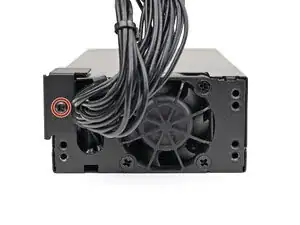

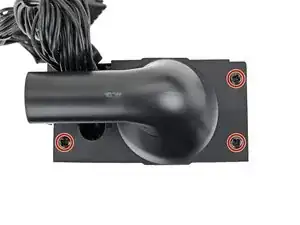

Винты с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 2,0 мм" фиксируют блок питания.
Шаг 6

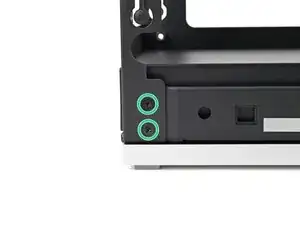

Винты с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 0,9 мм" фиксируют верхнюю панель.
Шаг 7

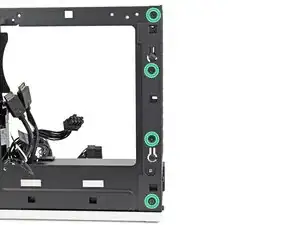

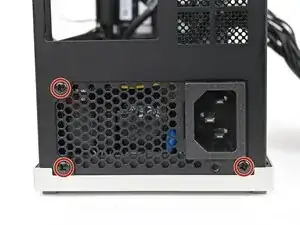

Винты с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 0,9 мм" фиксируют заднюю панель.
Шаг 8

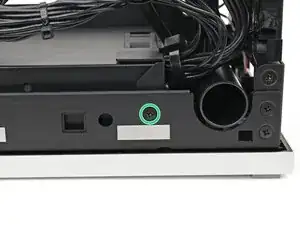

Винты с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 0,9 мм" фиксируют боковую часть блока питания.
Шаг 9
Винты с маркировкой "крепёж 4,0 мм с диаметром 5,5 мм и толщиной 2,0 мм" фиксируют блок питания.
Заключение
Если вам нужна помощь, свяжитесь со службой поддержки Framework.
Перевод руководства с ifixit.com
