Замена основного накопителя Framework Desktop

Перед началом ремонта выключите Desktop через операционную систему и отключите его от питания.

Подождите одну минуту перед продолжением, чтобы дать Desktop полностью отключиться.

Убедитесь, что у вашего отвертки Framework Desktop бит T5 Torx (обозначен как T5) повернут наружу. Если нет — вытащите бит и переверните его.

Если вы устанавливали ручку (Handle) на Desktop, выполните этот шаг. В противном случае пропустите его.

Поверните резьбовые винты ручки против часовой стрелки с обеих сторон, пока они не освободятся.

Снимите ручку.

Поднимите двумя пальцами D‑образные держатели (D‑rings) на винтах верхней панели.

Поворотом пальцами отверните винт против часовой стрелки и ослабьте его.

Снимите винт верхней панели.

Повторите ту же процедуру для другого винта верхней панели.

Сдвиньте верхнюю панель к задней части компьютера, чтобы освободить защёлки, фиксирующие её к шасси.

Если вам трудно захватить верхнюю панель, используйте отверстия для винтов, чтобы получить лучший захват.

Поднимите верхнюю панель и снимите её с шасси.

Возьмитесь пальцами за верхнюю часть левой панели и сдвиньте её вверх, чтобы освободить защёлки.

Снимите левую панель.

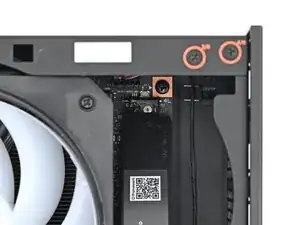

С помощью отвертки Framework Desktop ослабьте фиксированный винт T5 Torx, крепящий SSD.

SSD и его тепловой радиатор откинутся под углом, когда винт будет полностью ослаблен.

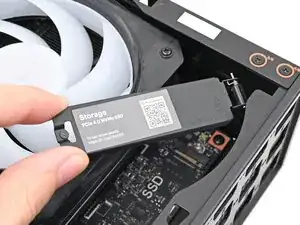

Держа радиатор в вертикальном положении, возьмите SSD за кромки и извлеките его из разъёма.

Удалите SSD.

Если у заменяемого SSD уже установлен тепловой радиатор, выполните следующие два шага. В противном случае пропустите сюда.

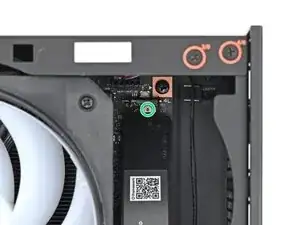

Держа тепловой радиатор основного накопителя одной рукой, с помощью отвертки Framework Desktop удалите T5 Torx винт длиной 4,5 мм, фиксирующий радиатор.

Поднимите тепловой радиатор основного накопителя и удалите его из Desktop.

Дальнейшие шаги выполняйте как обычно, игнорируя инструкции, связанные с тепловым радиатором основного накопителя.

Поздравляем, разборка завершена! Оставшиеся шаги покажут, как собрать ваш Framework Desktop.

С помощью отвертки Framework Desktop ослабьте фиксированный винт T5 Torx, крепящий SSD.

Держите SSD за кромки. Не прикасайтесь пальцами к золотым контактам. Если вы прикоснулись, протрите контакты чистой безворсовой салфеткой, чтобы удалить следы жира.

Держа радиатор вертикально, совместите золотые контакты SSD с разъёмом.

Вставьте SSD в разъём под небольшим углом. Золотые контакты должны быть в основном скрыты разъёмом.

SSD подходит в разъём только в одной ориентации. Если он не вставляется, попробуйте перевернуть модуль.

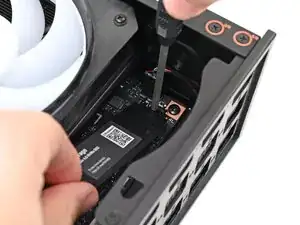

Вставьте отвертку Framework Desktop в фиксирующий винт на тепловом радиаторе основного накопителя и прижмите его к материнской плате.

Затяните винт, фиксирующий SSD.

Наденьте левую панель на левый край шасси и прижмите её, чтобы защёлки встали на место.

Между нижней частью левой панели и серебристой базой должен быть небольшой зазор.

Подвиньте левую панель к основанию компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Ориентируйте верхнюю панель так, чтобы её стрелка была направлена к задней части компьютера.

Держа верхнюю панель под небольшим наклоном вниз, сдвиньте её по верхней части шасси (сзади вперёд), пока не почувствуете, что защёлки вошли в паз.

Между верхней панелью и передней частью корпуса должен быть небольшой зазор.

Уложите верхнюю панель ровно на шасси, чтобы совместить оставшиеся защёлки.

Удерживая компьютер одной рукой, другой рукой сдвиньте верхнюю панель к передней части компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Если вы устанавливаете ручку на свой настольный компьютер, выполните этот шаг. В противном случае пропустите его.

Разместите ручку над отверстиями для винтов в верхней панели.

Держа ручку на месте, закрутите резьбовые винты с обеих сторон по часовой стрелке, пока они не станут плотно прилегать к верхней панели.

Вставьте винт верхней панели в его отверстие и закрутите по часовой стрелке до плотной посадки.

Повторите ту же процедуру для другого винта верхней панели.

Сожмите двумя пальцами D-образные кольца на винтах верхней панели.
