Как заменить термопрокладку в вашем Framework Desktop

Следуйте этому руководству, чтобы заменить термопрокладку, покрывающую APU.

Материал фазового перехода Honeywell (термопрокладка) не должен высыхать и требовать замены сам по себе. Однако если вам нужно снять или заменить радиатор, вы можете воспользоваться этим руководством, чтобы нанести новую термопрокладку.

Шаг 1

Перед началом ремонта завершите работу настольного компьютера через операционную систему и отключите его от сети.

Подождите одну минуту перед продолжением, чтобы дать настольному компьютеру полностью отключиться.

Убедитесь, что у вашей отвертки Framework Desktop установлен наконечник Phillips #2 (обозначен как PH2), направленный наружу. Если это не так, выньте наконечник и переверните его.

Шаг 2

Если вы установили ручку на настольный компьютер, выполните этот шаг. В противном случае пропустите его.

Поверните резьбовые соединения ручки против часовой стрелки с обеих сторон, пока они не освободятся.

Снимите ручку.

Шаг 3

Поднимите двумя пальцами D‑петли на винтах верхней панели.

Шаг 4

Поверните винт против часовой стрелки пальцами, чтобы ослабить его.

Снимите винт верхней панели.

Шаг 5

Повторите ту же процедуру для второго винта верхней панели.

Шаг 6

Сдвиньте верхнюю панель к задней части компьютера, чтобы освободить защелки, фиксирующие её к шасси.

Если вам трудно ухватиться за верхнюю панель, воспользуйтесь отверстиями под винты для лучшего захвата.

Поднимите верхнюю панель со шасси и снимите её.

Шаг 7

Возьмитесь за верхнюю часть левой панели пальцами и сдвиньте её вверх, чтобы освободить защелки.

Снимите левую панель.

Шаг 8

Положите настольный компьютер на бок так, чтобы вентилятор был направлен вверх.

Шаг 9

Поднимите пальцами разъём кабеля вентилятора APU с его четырёхконтактного гнезда на материнской плате.

Шаг 10

Если вы не используете RGB‑вентилятор, пропустите этот шаг.

Поднимите пальцами разъём RGB‑кабеля вентилятора с его трёхконтактного гнезда на материнской плате.

Шаг 11

С помощью отвертки Framework Desktop удалите четыре винта Phillips длиной 27,3 мм, фиксирующие вентилятор процессора и воздуховод.

Шаг 12

Снимите воздуховод с вентилятора и удалите его.

Шаг 13

Выньте вентилятор из шасси, пропуская кабели через боковую часть радиатора.

Шаг 14

С помощью отвертки Framework Desktop ослабьте последний выступающий под первичным накопителем захваченый винт Phillips.

С помощью отвертки Framework Desktop ослабьте четыре захваченных винта Phillips, фиксирующих радиатор, в «X»‑образном порядке, начиная с верхнего левого винта.

Ослабляйте винты только на несколько оборотов за раз, чтобы не создать неравномерного давления на APU.

Порядок: верхний левый→ нижний правый→ нижний левый→ верхний правый

Шаг 15

Поднимите радиатор и наклоните его вверх в направлении передней части настольного компьютера, чтобы извлечь его из шасси.

Снимите радиатор и положите его на рабочую поверхность перевёрнутым, чтобы не повредить термопрокладки.

Шаг 16

В настольном компьютере используются два типа термопрокладок:

Одна тонкая серая прокладка, покрывающая заднюю часть APU

Четыре более толстые синие прокладки, покрывающие память и управление питанием

При снятии радиатора более толстые прокладки могут прилипнуть либо к нижней стороне радиатора, либо к материнской плате. Оставьте их на месте и пальцами верните в их посадочные места, если они были сложены или частично сдвинуты.

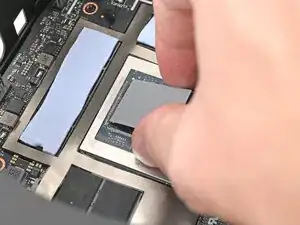

Следуйте оставшимся шагам, чтобы удалить тонкую термопрокладку и заменить её.

Шаг 17

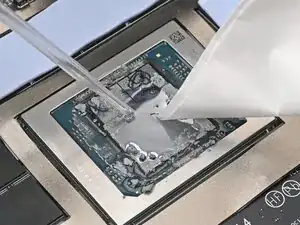

Нанесите несколько капель изопропилового спирта (>90%) на APU и используйте кофейный фильтр или неворсистую ткань, чтобы удалить остатки.

Шаг 18

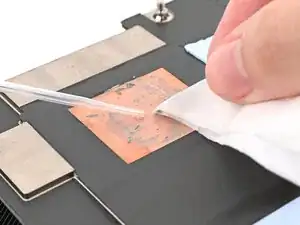

Повторите процедуру очистки радиатора.

Шаг 19

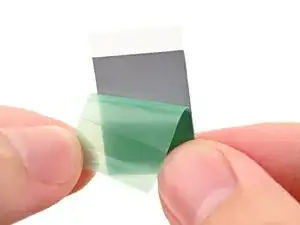

Снимите зелёную защитную плёнку с заменяемой теплопроводящей прокладки, чтобы открыть одну её сторону.

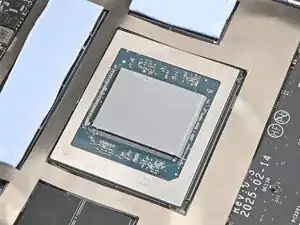

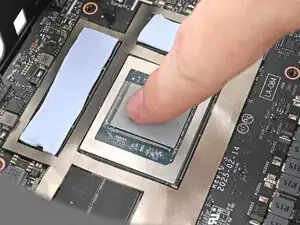

Поместите открытую сторону прокладки на APU и прижмите её на место.

Если вам трудно обращаться с прокладкой, положите её в холодильник на несколько минут, чтобы она стала более жесткой.

Шаг 20

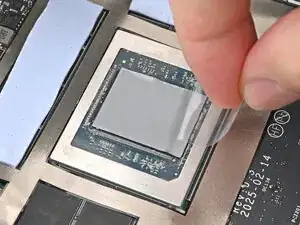

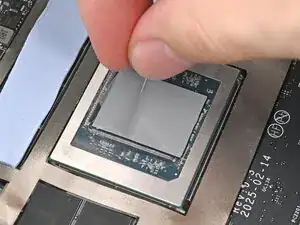

Снимите прозрачную защитную плёнку с теплопроводящей прокладки, чтобы открыть её верхнюю сторону.

Шаг 21

Наклоните радиатор вниз в сторону задней части корпуса и вставьте его в посадочное место на материнской плате.

Шаг 22

Используйте отвертку Framework Desktop, чтобы затягивать четыре закреплённые винта с крестообразной шлицей, фиксирующие радиатор, в порядке «крест» начиная с верхнего правого винта.

Затягивайте винты только на несколько оборотов за раз, чтобы равномерно прижать APU и теплопроводящие прокладки.

Порядок: верхний правый → нижний левый → нижний правый → верхний левый

Используйте отвертку Framework Desktop, чтобы затянуть выступающий под основным накопителем закреплённый винт с крестообразной шлицей.

Шаг 23

Разместите вентилятор так, чтобы его этикетка была направлена вниз, а кабель(ы) — к верхней части компьютера.

Если на вентиляторе есть стрелка, указывающая направление потока воздуха, убедитесь, что она направлена к радиатору.

Если вы используете другой вентилятор, ориентируйте его так, чтобы воздух дул к радиатору, а не в противоположную сторону.

Положите вентилятор на радиатор, убедившись, что кабели выведены так, чтобы они выходили через отверстие в верхней части корпуса.

Шаг 24

Если кабели пропущены неправильно, слегка приподнимите вентилятор и пальцами переместите кабели по стороне радиатора.

Если вы устанавливаете RGB-вентилятор, убедитесь, что «мужской» штекер RGB-кабеля закрыт и отложен в угол корпуса.

Шаг 25

Положите направляющую вентилятора поверх вентилятора так, чтобы выступ был направлен вверх.

Совместите отверстия под винты на направляющей с отверстиями на вентиляторе.

Шаг 26

Используйте отвертку Framework Desktop, чтобы установить четыре винта длиной 27,3 мм, фиксирующие вентилятор и направляющую.

Шаг 27

Ориентируйте основной кабель вентилятора так, чтобы его две вертикальные полосы были обращены к вам.

Наденьте основной кабель вентилятора на четырёхконтактный разъём с маркировкой «APU Fan», убедившись, что оранжевая маркировка встает между вертикальными полосами.

Шаг 28

Если вы не используете RGB-вентилятор, пропустите этот шаг.

Ориентируйте RGB-кабель так, чтобы стрелка находилась справа на разъёме.

С помощью пальцев наденьте RGB-кабель на трёхконтактный разъём, расположенный справа от разъёма «APU Fan».

Шаг 29

Наденьте левую панель на левый край шасси и прижмите её, чтобы защёлки встали на место.

Между нижней частью левой панели и серебристой базой должен сохраняться небольшой зазор.

Пододвиньте левую панель к основанию компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Шаг 30

Ориентируйте верхнюю панель так, чтобы её стрелка была направлена к задней части компьютера.

Держа верхнюю панель под небольшим наклоном вниз, сдвиньте её по верхней части шасси (от задней к передней) до щелчка защёлок.

Между верхней панелью и передней частью корпуса должен оставаться небольшой зазор.

Положите верхнюю панель на шасси, чтобы выровнять оставшиеся защёлки.

Шаг 31

Удерживая корпус одной рукой, второй рукой сдвиньте верхнюю панель к передней части компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Шаг 32

Если вы устанавливаете ручку на корпус, выполните этот шаг. В противном случае пропустите его.

Поместите ручку над отверстиями для винтов в верхней панели.

Удерживая ручку на месте, поверните резьбовые части с обеих сторон по часовой стрелке, пока они не затянутся на верхнюю панель.

Шаг 33

Вставьте винт верхней панели в отверстие и поверните по часовой стрелке, пока он не затянется.

Шаг 34

Повторите ту же процедуру для другого винта верхней панели.

Шаг 35

Сожмите двумя пальцами D-образные кольца на винтах верхней панели.

Заключение

Если вам нужна помощь, свяжитесь со службой поддержки Framework.
