Замена модуля Wi-Fi в Framework Desktop

Если на Вашем компьютере установлен ручка, выполните этот шаг. В противном случае пропустите его.

Поверните резьбовые крепления ручки против часовой стрелки с обеих сторон, пока она не освободится.

Снимите ручку.

Поднимите двумя пальцами D-образные кольца на винтах верхней панели.

Поверните винт против часовой стрелки пальцами, чтобы ослабить его.

Выкрутите винт верхней панели.

Повторите ту же процедуру для второго винта верхней панели.

Сдвиньте верхнюю панель к задней части компьютера, чтобы отсоединить её фиксаторы от корпуса.

Если Вам трудно захватить верхнюю панель, используйте отверстия под винты для лучшего захвата.

Поднимите верхнюю панель с корпуса и снимите её.

Пальцами захватите верхнюю часть правой панели и сдвиньте её вверх, освободив фиксаторы.

Снимите правую панель.

Положите Framework Desktop левой стороной вниз на рабочую поверхность так, чтобы нижняя часть материнской платы была обращена вверх.

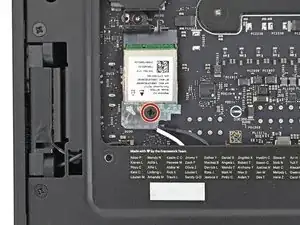

Используйте отвёртку Framework Desktop, чтобы выкрутить Phillips-винт длиной 7,0 мм, который крепит модуль Wi-Fi.

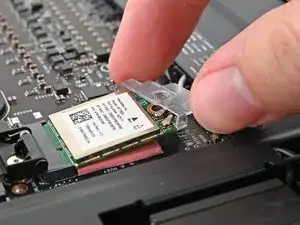

Сдвиньте крышку модуля Wi-Fi пальцами строго вниз по модулю.

Снимите крышку.

На модуле Wi-Fi находятся два хрупких коаксиальных разъёма. Будьте предельно внимательны при выполнении шага, чтобы не повредить их.

Пальцами прижмите модуль Wi-Fi вниз.

Пальцами возьмитесь за белый антенный кабель как можно ближе к металлической головке разъёма.

Если у Вас есть загнутые пинцеты, просуньте одно плечо пинцета под разъём антенны как можно ближе к металлической головке.

Осторожно поднимите разъём строго вверх, чтобы отсоединить белый антенный кабель.

Повторите процедуру с чёрным антенным кабелем.

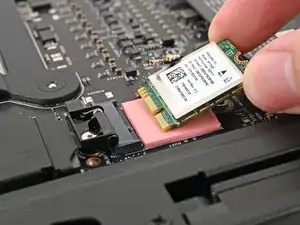

Возьмите модуль Wi-Fi за края и вытяните его прямо из разъёма.

Снимите модуль Wi-Fi.

Поздравляем с завершением разборки! Остальные шаги покажут, как собрать Ваш Framework Desktop.

Держите модуль Wi-Fi за края. Не прикасайтесь к золотым контактам пальцами. Если это произошло, протрите контакты чистой тканью без ворса, чтобы удалить жир.

Выровняйте золотые контакты и выемку модуля Wi-Fi относительно разъёма на материнской плате.

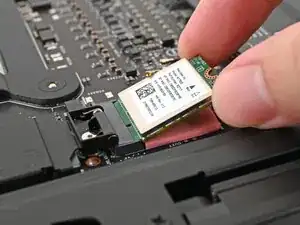

Вставьте модуль Wi-Fi в разъём под небольшим углом. Золотые контакты должны быть почти полностью скрыты в разъёме.

Модуль Wi-Fi вставляется в разъём строго в одном положении. Если он не входит, переверните модуль.

Пальцами прижмите модуль Wi-Fi вниз.

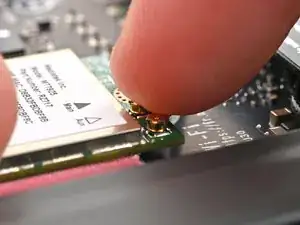

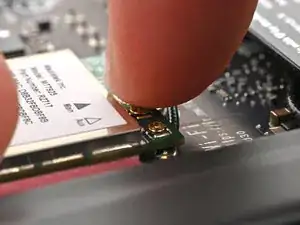

Установите разъём чёрного антенного кабеля на левый коаксиальный разъём модуля Wi-Fi.

Пинцет поможет точно позиционировать разъём.

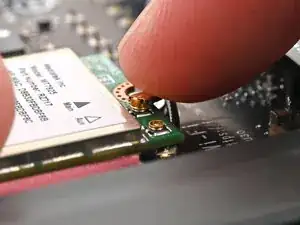

Пальцем надавите на разъём, пока он не зафиксируется. Вы должны почувствовать лёгкий щелчок, и кабель сам удержится в разъёме.

Эти разъёмы очень хрупкие! Если разъём не фиксируется, измените его положение и попробуйте снова.

Повторите процедуру с белым антенным кабелем.

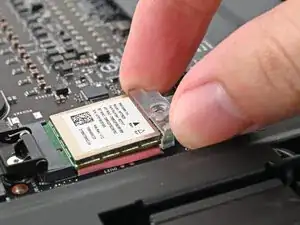

Наденьте кронштейн модуля Wi-Fi на угол модуля, противоположный антенным кабелям.

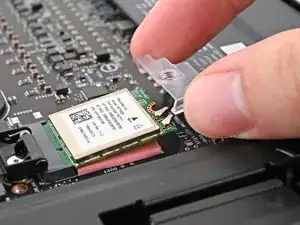

Поверните кронштейн над модулем Wi-Fi, убедившись, что отверстие под винт не перекрыто антенными кабелями.

Отвёрткой Framework Desktop установите винт, фиксирующий модуль Wi-Fi.

Установите правую панель на правый край каркаса сверху вниз и прижмите её, чтобы защёлки полностью вошли в пазы.

Между нижней частью правой панели и серебристым основанием должен остаться небольшой зазор.

Сдвиньте правую панель к основанию компьютера, чтобы зафиксировать защёлки.

Ориентируйте верхнюю панель так, чтобы стрелка указывала в заднюю часть компьютера.

Удерживая верхнюю панель под небольшим углом вниз, передвигайте её по верхней части каркаса (сзади наперёд), пока не почувствуете, что защёлки зафиксируются.

Между верхней панелью и передней частью настольного компьютера должен остаться небольшой зазор.

Опустите верхнюю панель на каркас, чтобы выровнять остальные защёлки.

Удерживая компьютер одной рукой, другой сдвиньте верхнюю панель к передней части компьютера, чтобы устранить зазор и зафиксировать защёлки.

Если вы устанавливаете ручку на свой настольный компьютер, выполните этот шаг. В противном случае пропустите его.

Установите ручку так, чтобы она охватывала отверстия для винтов верхней панели.

Удерживая ручку на месте, поверните винты с обеих сторон по часовой стрелке, пока они плотно не зажмутся на верхней панели.

Вставьте винт верхней панели в отверстие и поворачивайте по часовой стрелке, пока он не станет плотно затянутым.

Повторите ту же процедуру для второго винта верхней панели.

Используйте палец, чтобы закрыть два D-образных кольца на винтах верхней панели.
