Замена батареи RTC в Framework Desktop

Следуйте этому руководству, чтобы извлечь и заменить батарею RTC (Real Time Clock — часы реального времени) в вашем Framework Desktop.

Примечание: извлечение батареи RTC сбросит настройки BIOS к значениям по умолчанию.

Используйте только перезаряжаемые батареи RTC — применение неперезаряжаемых батарей повредит Desktop и создаст риск для безопасности.

Шаг 1

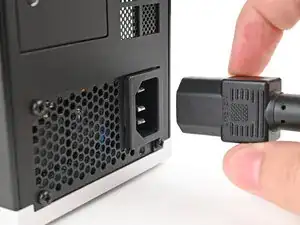

Перед началом ремонта завершите работу системы и отключите питание Desktop.

Подождите одну минуту, прежде чем продолжить, чтобы Desktop полностью отключился от питания.

Убедитесь, что у отвертки Framework Desktop насадка Phillips #2 (обозначена как PH2) направлена наружу. Если нет — выньте насадку и переверните её.

Шаг 2

Если вы устанавливали Ручку на Desktop, выполните этот шаг. В противном случае пропустите его.

Поверните резьбовые винты Ручки против часовой стрелки с обеих сторон, пока они не освободятся.

Снимите Ручку.

Шаг 3

Поднимите двумя пальцами два D‑образных кольца на винтах верхней панели.

Шаг 4

Поверните винт против часовой стрелки пальцами, чтобы ослабить его.

Снимите винт верхней панели.

Шаг 5

Повторите ту же процедуру для второго винта верхней панели.

Шаг 6

Сдвиньте верхнюю панель к задней части корпуса, чтобы освободить защёлки, фиксирующие её к шасси.

Если трудно ухватиться за верхнюю панель, используйте отверстия под винты для лучшего захвата.

Поднимите верхнюю панель со шасси и снимите её.

Шаг 7

Схватите верхнюю часть левой панели пальцами и сдвиньте её вверх, чтобы освободить защёлки.

Снимите левую панель.

Шаг 8

Положите Desktop на бок так, чтобы вентилятор был направлен вверх.

Шаг 9

Пальцами поднимите разъём кабеля вентилятора APU с четырёхконтактного гнезда на материнской плате.

Шаг 10

Если вы не используете RGB‑вентилятор, пропустите этот шаг.

Пальцами поднимите разъём RGB‑кабеля вентилятора с трёхконтактного гнезда на материнской плате.

Шаг 11

Используйте отвертку Framework Desktop, чтобы отвинтить четыре перекрёстные винта длиной 27.3 мм, фиксирующие вентилятор ЦП и канал вентилятора.

Шаг 12

Снимите кожух вентилятора с вентилятора и удалите его.

Шаг 13

Поднимите вентилятор из шасси, следя за тем, чтобы кабели проходили через сторону радиатора.

Шаг 14

Вытяните верхний разъём платы расширения прямо из его гнезда на материнской плате, чтобы отключить его.

Шаг 15

Сдавив защёлку на основном кабеле питания, потяните его прямо вверх и выньте из гнезда, чтобы отключить.

Шаг 16

Сдавив защёлку на кабеле питания ЦП, потяните его прямо вверх и выньте из гнезда, чтобы отключить.

Шаг 17

Вытяните нижний разъём платы расширения прямо из его гнезда на материнской плате, чтобы отключить его.

Шаг 18

Поднимите Desktop так, чтобы он стоял вертикально на рабочей поверхности.

Шаг 19

Схватите верхнюю часть правой панели пальцами и сдвиньте её вверх, чтобы освободить защёлки.

Снимите правую панель.

Шаг 20

Держа Desktop неподвижно, используйте отвертку Framework Desktop, чтобы выкрутить восемь крестовых винтов длиной 4,0 мм, крепящих верхнюю крышку.

Шаг 21

Поднимите верхнюю крышку с Desktop и снимите её.

Шаг 22

Положите левую сторону Desktop на рабочую поверхность так, чтобы обратная сторона материнской платы была обращена вверх.

Шаг 23

Используйте отвертку Framework Desktop, чтобы выкрутить крестовый винт длиной 7,0 мм, крепящий модуль Wi‑Fi.

Шаг 24

Возьмите модуль Wi‑Fi за кромки и вытащите его прямо из разъёма.

Шаг 25

Сдвиньте модуль Wi‑Fi в сторону центра материнской платы, чтобы он не мешал работе.

Шаг 26

Поверните Desktop на правый бок так, чтобы материнская плата была обращена вверх.

Шаг 27

Поднимите разъём кабеля кнопки питания пальцами с его девятиштырькового гнезда на материнской плате.

Шаг 28

Используйте отвертку Framework Desktop, чтобы выкрутить четыре крестовых винта длиной 8,2 мм, крепящих материнскую плату.

Шаг 29

Возьмите материнскую плату за радиатор и потяните её в сторону передней части Desktop, чтобы извлечь из выреза задних портов.

Сдвиньте материнскую плату вверх по направлению к верхней части Desktop, чтобы вынуть её из шасси.

Шаг 30

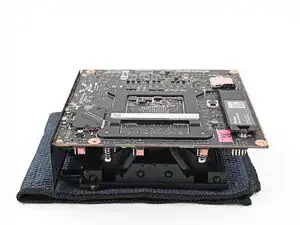

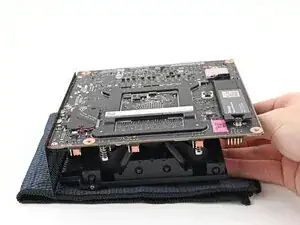

Поместите материнскую плату на рабочую поверхность так, чтобы её радиатор лежал на мягкой, чистой ткани.

Шаг 31

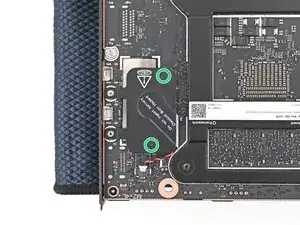

Используйте отвертку Framework Desktop, чтобы ослабить два захваченных винта Torx T5, крепящих крышку батареи RTC.

Шаг 32

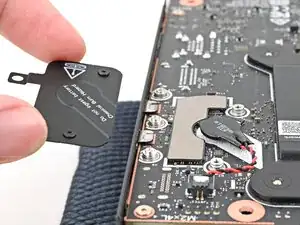

Снимите крышку батареи RTC с материнской платы и уберите её.

Шаг 33

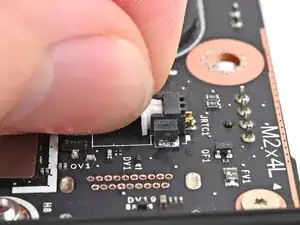

Держите разъём батареи RTC и вытяните его прямо из гнезда, чтобы отключить.

Шаг 34

Батарея RTC слегка приклеена к материнской плате.

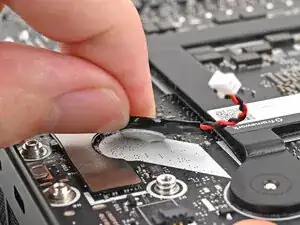

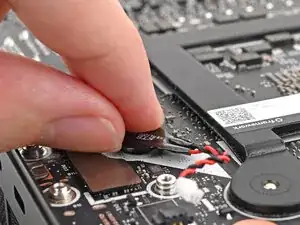

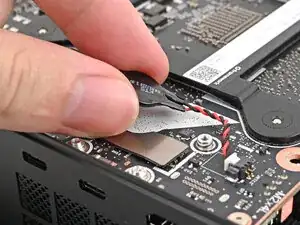

Отделите батарею RTC пальцами от материнской платы и извлеките её.

Шаг 35

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать Desktop обратно.

Шаг 36

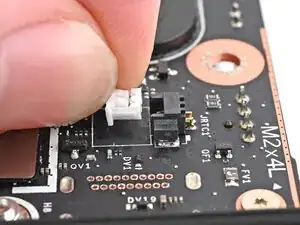

Вставьте разъём батареи RTC в гнездо и прижмите по кромкам, пока он полностью не встанет на место.

Шаг 37

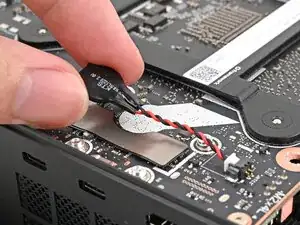

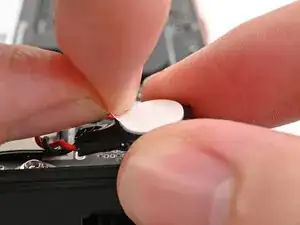

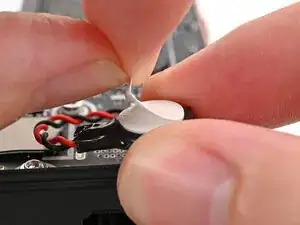

Снимите белую подложку с обратной стороны батареи RTC, чтобы открыть клейкую поверхность.

Шаг 38

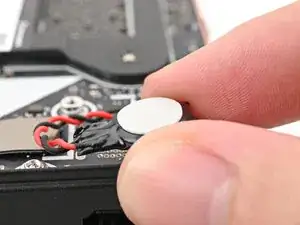

Ориентируйте батарею RTC так, чтобы она совпадала с белой круглой маркировкой на материнской плате.

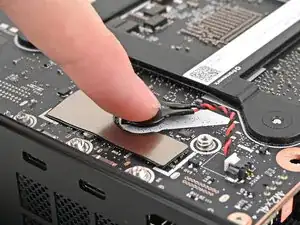

Прижмите батарею RTC к материнской плате, чтобы закрепить клей.

Шаг 39

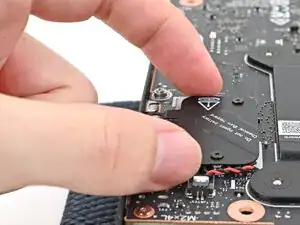

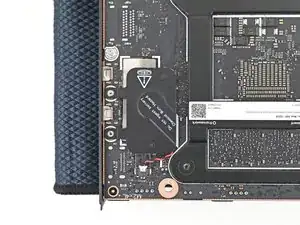

Накройте батарею крышкой и совместите отверстия под винты.

Шаг 40

Используйте отвертку Framework Desktop, чтобы установить два захваченных винта Torx T5, фиксирующие крышку батареи RTC.

Шаг 41

Возьмите материнскую плату за радиатор и вставьте её в шасси.

Совместите задние порты с вырезом и стойки под винты с отверстиями на материнской плате.

Вы почувствуете, как материнская плата опирается на стойки, когда она правильно выровнена.

Убедитесь, что под материнской платой не зажаты кабели, прежде чем продолжить.

Шаг 42

Используйте отвертку Framework Desktop, чтобы установить четыре крестообразных винта длиной 8,2 мм, фиксирующие материнскую плату.

Шаг 43

Наведите кабель кнопки питания на девятиконтактный разъем на материнской плате.

Шаг 44

Поверните корпус Desktop на левый бок так, чтобы нижняя сторона материнской платы была обращена вверх.

Шаг 45

Держите модуль Wi‑Fi за края. Не прикасайтесь пальцами к золотым контактам. Если вы коснулись их, протрите контакты чистой безворсовой тканью, чтобы удалить следы жира.

Совместите золотые контакты и вырез модуля Wi‑Fi с гнездом на материнской плате.

Вставьте модуль Wi‑Fi в гнездо под небольшим углом. Золотые контакты должны быть в основном закрыты гнездом.

Модуль Wi‑Fi можно установить в гнездо только в одной ориентации. Если он не вставляется, попробуйте перевернуть модуль.

Шаг 46

Используйте отвертку Framework Desktop, чтобы установить крестообразный винт длиной 7,0 мм, фиксирующий модуль Wi‑Fi.

Шаг 47

Поверните корпус Desktop так, чтобы он стоял прямо на рабочей поверхности.

Шаг 48

Установите верхнюю панель на корпус Desktop, убедившись, что она защёлкивается в шасси так, чтобы были видны оранжевые круги.

Шаг 49

Убедитесь, что соответствующее отверстие для винта на верхней панели с маркировкой "5/8" расположено в пазу внутри шасси так, чтобы оранжевый круг был виден.

Шаг 50

Держите корпус Desktop неподвижно и используйте отвертку Framework Desktop, чтобы установить восемь крестообразных винтов длиной 4,0 мм, фиксирующих верхнюю панель.

Шаг 51

Наденьте правую панель на правый край шасси, двигая сверху вниз, и прижмите её, чтобы защёлки вошли на место.

Между нижней частью правой панели и серебристой базой должен быть небольшой зазор.

Подожмите правую панель к основанию компьютера, чтобы зацепить защёлки.

Шаг 52

Положите правую сторону корпуса Desktop на рабочую поверхность так, чтобы материнская плата была обращена вверх.

Шаг 53

Вставьте кабель нижней карты расширения в её разъем на материнской плате.

Шаг 54

Ориентируйте кабель питания процессора так, чтобы его защёлка была обращена к радиатору.

Вставьте кабель в его разъем на материнской плате до щелчка.

Шаг 55

Ориентируйте основной кабель питания так, чтобы его защёлка была обращена от радиатора.

Вставьте кабель в его разъем на материнской плате до щелчка.

Шаг 56

Вставьте кабель верхней карты расширения в его разъем на материнской плате.

Шаг 57

Ориентируйте вентилятор так, чтобы его наклейка была обращена вниз, а кабель(ы) — к верхней части компьютера.

Если на вентиляторе есть стрелка, указывающая направление потока воздуха, убедитесь, что она направлена к радиатору.

Если вы устанавливаете другой вентилятор, ориентируйте его так, чтобы поток воздуха был направлен к радиатору, а не в противоположную сторону.

Положите вентилятор на радиатор, убедившись, что кабели выведены через отверстие в верхней части корпуса.

Шаг 58

Если кабели проложены неверно, приподнимите вентилятор и сдвиньте кабели пальцами по боковой части радиатора.

Если вы устанавливаете RGB‑вентилятор, убедитесь, что «мужской» конец RGB‑кабеля прикрыт и отложен в угол шасси.

Шаг 59

Положите воздуховод вентилятора на вентилятор так, чтобы выступ был направлен вверх.

Совместите отверстия для винтов на воздуховоде с отверстиями на вентиляторе.

Шаг 60

Используйте отвертку Framework Desktop, чтобы установить четыре винта длиной 27,3 мм, фиксирующие вентилятор и воздуховод.

Шаг 61

Ориентируйте основной кабель вентилятора так, чтобы его две вертикальные линии были направлены к Вам.

Наденьте основной кабель вентилятора на четырехконтактный разъем с маркировкой «APU Fan», убедившись, что оранжевая метка вставлена между вертикальными линиями.

Шаг 62

Если вы не используете RGB-вентилятор, пропустите этот шаг.

Ориентируйте кабель RGB так, чтобы стрелка находилась на правой стороне разъема.

Сдвиньте кабель RGB пальцами на трехконтактный разъем, расположенный справа от разъема «APU Fan».

Шаг 63

Наденьте левую панель на левый край корпуса и прижмите её, чтобы защёлки вошли в посадочные места.

Между нижней частью левой панели и серебристой подставкой должен быть небольшой зазор.

Подвиньте левую панель к основанию компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Шаг 64

Ориентируйте верхнюю панель так, чтобы её стрелка указывала в сторону задней части компьютера.

Держа верхнюю панель под небольшим наклоном вниз, сдвиньте её по верхней части корпуса (от задней части к передней), пока не почувствуете, что защёлки защёлкнулись.

Между верхней панелью и передней частью корпуса должен быть небольшой зазор.

Положите верхнюю панель ровно на корпус, чтобы выровнять остальные защёлки.

Шаг 65

Удерживая компьютер одной рукой, другой рукой сдвиньте верхнюю панель к передней части компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Шаг 66

Если вы устанавливаете ручку на ваш настольный компьютер, выполните этот шаг. В противном случае пропустите его.

Поместите ручку над отверстиями для винтов в верхней панели.

Удерживая ручку на месте, вращайте резьбовые части винтов по часовой стрелке с обеих сторон, пока они не станут плотно прилегать к верхней панели.

Шаг 67

Вставьте винт верхней панели в его отверстие и поворачивайте по часовой стрелке до плотного прилегания.

Шаг 68

Повторите ту же процедуру для другого винта верхней панели.

Шаг 69

С помощью пальца закройте два D-образных кольца на винтах верхней панели.

Заключение

Вы завершили сборку вашего Framework Desktop!

Отнесите электронные отходы на переработку, сертифицированную по стандартам R2 или e-Stewards.

Если нужна помощь, свяжитесь со службой поддержки Framework.

Перевод руководства с ifixit.com
