Замена блока питания Framework Desktop
Следуйте этому руководству, чтобы снять и заменить блок питания в вашем Framework Desktop.
Шаг 1

Перед началом ремонта завершите работу системы и отключите питание Desktop.
Подождите одну минуту перед продолжением, чтобы Desktop полностью отключился.
Шаг 2

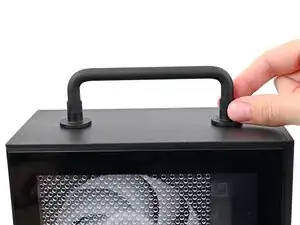

Если вы устанавливали Ручку на Desktop, выполните этот шаг. В противном случае пропустите его.
Поверните резьбу винтов Ручки против часовой стрелки с обеих сторон, пока она не освободится.
Снимите Ручку.
Шаг 3

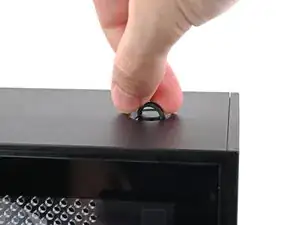

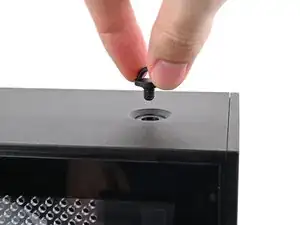

С помощью пальца поднимите два D‑образных кольца на винтах верхней панели.
Шаг 4

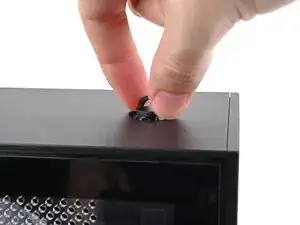

Поверните винт против часовой стрелки пальцами и ослабьте его.
Удалите винт верхней панели.
Шаг 5


Повторите ту же процедуру для другого винта верхней панели.
Шаг 6


Сдвиньте верхнюю панель к задней части корпуса, чтобы освободить защёлки, фиксирующие её к шасси.
Если вам трудно ухватиться за верхнюю панель, используйте отверстия под винты для лучшего захвата.
Поднимите верхнюю панель с шасси и снимите её.
Шаг 7


Сожмите пальцами верхнюю часть левой панели и сдвиньте её вверх, чтобы освободить защёлки.
Снимите левую панель.
Шаг 8

Положите Desktop на бок так, чтобы вентилятор был направлен вверх.
Шаг 9

Пальцами подденьте разъём кабеля вентилятора APU из его четырёхконтактного гнезда на материнской плате.
Шаг 10

Если вы не используете RGB‑вентилятор, пропустите этот шаг.
Пальцами подденьте разъём RGB‑кабеля вентилятора из его трёхконтактного гнезда на материнской плате.
Шаг 11

Используйте отвертку Framework Desktop, чтобы выкрутить четыре винта Phillips длиной 27.3 мм, фиксирующие вентилятор процессора и воздуховод.
Шаг 12

Снимите воздуховод с вентилятора и удалите его.
Шаг 13


Выньте вентилятор из корпуса, убедившись, что кабели проходят через боковую часть радиатора.
Шаг 14

Тяните верхний разъём платы расширения прямо из его гнезда на материнской плате, чтобы отключить его.
Шаг 15

Сжав защёлку на основном кабеле питания, потяните его прямо вверх и выньте из гнезда, чтобы отключить.
Шаг 16

Сжав защёлку на кабеле питания CPU, потяните его прямо вверх и выньте из гнезда, чтобы отключить.
Шаг 17

Тяните нижний разъём платы расширения прямо из его гнезда на материнской плате, чтобы отключить его.
Шаг 18

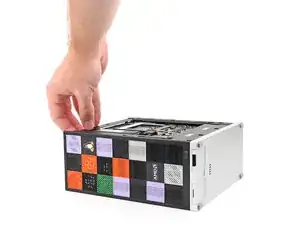

Поднимите Desktop так, чтобы он стоял вертикально на рабочей поверхности.
Шаг 19

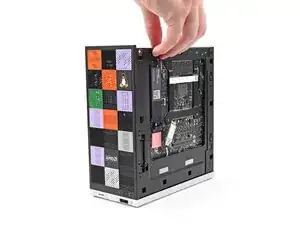

Сожмите пальцами верхнюю часть правой панели и сдвиньте её вверх, чтобы освободить защёлки.
Снимите правую панель.
Шаг 20

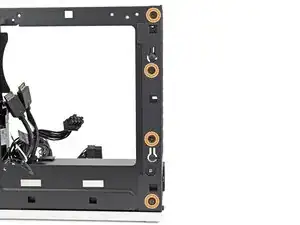

Держа Desktop устойчиво, используйте отвертку Framework Desktop, чтобы выкрутить восемь винтов Phillips длиной 4.0 мм, фиксирующих верхнюю пластину.
Шаг 21

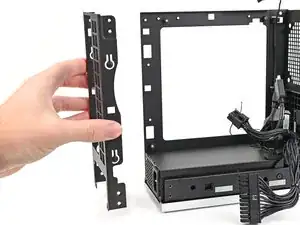

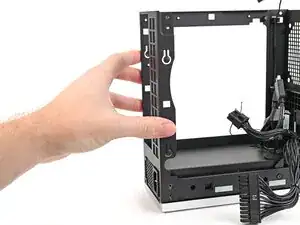

Поднимите верхнюю пластину с Desktop и снимите её.
Шаг 22

Положите левую сторону десктопа на рабочую поверхность так, чтобы нижняя сторона материнской платы была обращена вверх.
Шаг 23

Используйте отвертку Framework Desktop, чтобы выкрутить крестовую винт длиной 7,0 мм, фиксирующий модуль Wi‑Fi.
Шаг 24

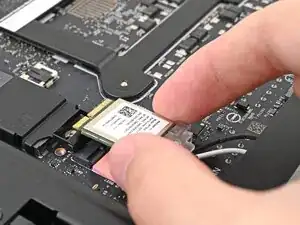

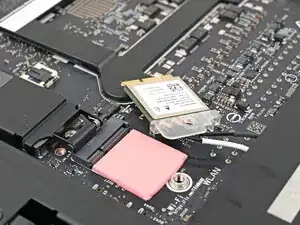

Возьмите модуль Wi‑Fi за края и потяните его прямо из разъёма.
Шаг 25


Сдвиньте модуль Wi‑Fi к центру материнской платы, чтобы он не мешал.
Шаг 26


Поверните десктоп на правую сторону так, чтобы материнская плата была обращена вверх.
Шаг 27

Подденьте разъём кабеля кнопки питания пальцами и отсоедините его от девятиконтактного гнезда на материнской плате.
Шаг 28

Используйте отвертку Framework Desktop, чтобы выкрутить четыре крестовых винта длиной 8,2 мм, фиксирующие материнскую плату.
Шаг 29


Схватите материнскую плату за радиатор и потяните её к передней части десктопа, чтобы вывести из выреза задних портов.
Сдвиньте материнскую плату к верхней части десктопа, чтобы вынуть её из корпуса.
Шаг 30

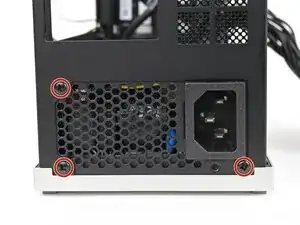

Используйте отвертку Framework Desktop, чтобы выкрутить три крестовых винта длиной 5,9 мм, фиксирующие блок питания.
По желанию можно также выкрутить шесть винтов длиной 4,0 мм, удерживающих заднюю панель, чтобы облегчить извлечение блока питания.
Если Вы не снимаете винты задней панели, пропустите следующий шаг.
Шаг 31

Снимите заднюю панель с тыльной стороны десктопа и отложите её.
Шаг 32

Используйте отвертку Framework Desktop, чтобы выкрутить крестовый винт длиной 4,0 мм, фиксирующий блок питания.
Шаг 33


Поднимите блок питания из его отсека и положите его на левую сторону десктопа.
Шаг 34

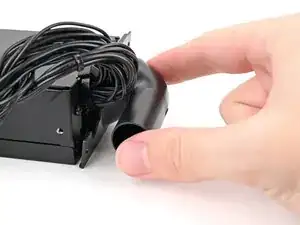

Протяните кабель правой карты расширения через зазор между блоком питания и его каналом.
Зазор очень мал и при прокладывании кабеля может потребоваться приложить усилие.
Удалите блок питания.
Шаг 35

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать Ваш Framework Desktop обратно.
Шаг 36

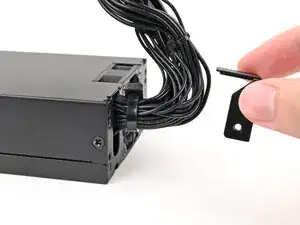

Если к блоку питания не прикреплён крепёжный кронштейн и канал блока питания, выполните следующие четыре шага. В противном случае пропустите их.

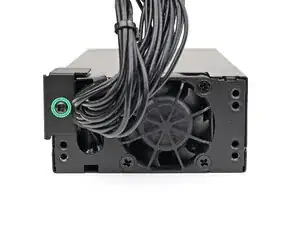

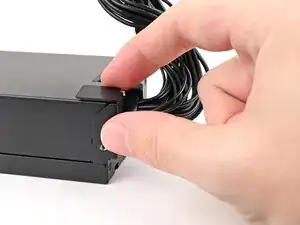

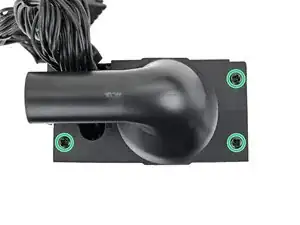

Установите крепёжный кронштейн на угол блока питания, ближайший к жгуту проводов.
Шаг 37

Используйте отвертку Framework Desktop, чтобы ввернуть крестовый винт длиной 5,8 мм, фиксирующий крепёжный кронштейн.
Шаг 38

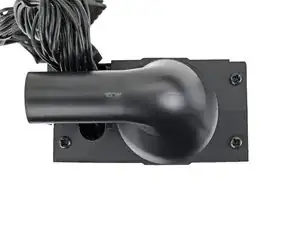

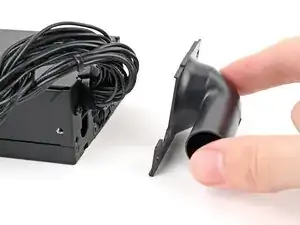

Установите канал блока питания на блок питания и совместите отверстия под винты.
Шаг 39

Используйте отвертку Framework Desktop, чтобы ввернуть три крестовых винта длиной 5,8 мм, фиксирующие канал блока питания.
Шаг 40


Протяните кабель правой карты расширения через зазор между блоком питания и его каналом.
Шаг 41

Установите блок питания в его отсек в нижней части десктопа.
Шаг 42

Используйте отвертку Framework Desktop, чтобы ввернуть крестовый винт длиной 4,0 мм, фиксирующий блок питания.
Шаг 43

Установите заднюю панель на тыльную сторону корпуса.
Шаг 44

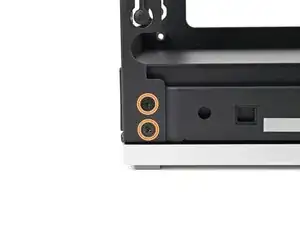

Используйте отвертку Framework Desktop, чтобы установить три винта Phillips длиной 5,9 мм, фиксирующие блок питания.
Если Вы снимали заднюю панель, установите шесть винтов Phillips длиной 4,0 мм, фиксирующих заднюю панель.
Шаг 45


Возьмите материнскую плату за радиатор и сдвиньте её в шасси.
Выровняйте задние порты по вырезу и опоры для винтов по отверстиям для винтов на материнской плате.
Вы почувствуете, как материнская плата опирается на опоры для винтов, когда она правильно выровнена.
Убедитесь, что под материнской платой нет зажатых кабелей, прежде чем продолжить.
Шаг 46

Используйте отвертку Framework Desktop, чтобы установить четыре винта Phillips длиной 8,2 мм, фиксирующие материнскую плату.
Шаг 47

Наденьте кабель кнопки питания на разъём с девятью контактами на материнской плате.
Шаг 48


Поверните корпус на левую сторону так, чтобы нижняя часть материнской платы была обращена вверх.
Шаг 49

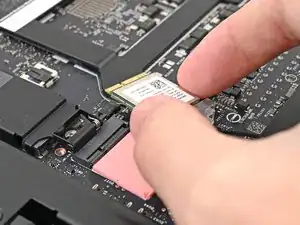

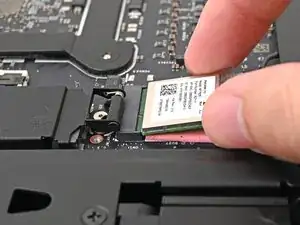

Держите модуль Wi‑Fi за края. Не касайтесь золотых контактов пальцами. Если Вы прикоснулись, протрите контакты чистой безворсовой тканью, чтобы удалить следы жира.
Выровняйте золотые контакты и вырез модуля Wi‑Fi с гнездом на материнской плате.

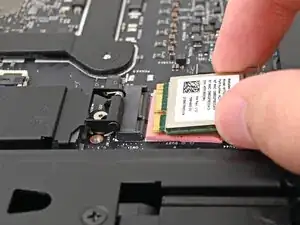

Вставьте модуль Wi‑Fi в гнездо под небольшим углом. Золотые контакты должны в основном оказаться закрытыми гнездом.
Модуль Wi‑Fi вставляется в гнездо только в одной ориентации. Если он не входит, попробуйте перевернуть модуль.
Шаг 50

Используйте отвертку Framework Desktop, чтобы установить винт Phillips длиной 7,0 мм, фиксирующий модуль Wi‑Fi.
Шаг 51

Поверните корпус так, чтобы он стоял вертикально на рабочей поверхности.
Шаг 52

Установите верхнюю панель на корпус, убедившись, что она защёлкивается в шасси так, чтобы были видны оранжевые круги.
Шаг 53

Убедитесь, что соответствующее отверстие для винта на верхней панели, отмеченное "5/8", расположено в пазу внутри шасси так, чтобы был виден оранжевый круг.
Шаг 54


Держите корпус неподвижно и используйте отвертку Framework Desktop, чтобы установить восемь винтов Phillips длиной 4,0 мм, фиксирующих верхнюю панель.
Шаг 55


Наденьте правую панель на правый край шасси сверху вниз и прижмите её, чтобы защёлки вставилиcь на место.
Между нижней частью правой панели и серебристой базой должен быть небольшой зазор.
Подвиньте правую панель к базе компьютера, чтобы зацепить защёлки.
Шаг 56

Положите правую сторону корпуса на рабочую поверхность так, чтобы материнская плата была обращена вверх.
Шаг 57

Вставьте кабель нижней платы расширения в его разъём на материнской плате.
Шаг 58

Ориентируйте кабель питания процессора так, чтобы его защёлка была обращена к радиатору.
Вставьте кабель в разъём на материнской плате до щелчка.
Шаг 59

Ориентируйте главный кабель питания так, чтобы его защёлка была обращена от радиатора.
Вставьте кабель в разъём на материнской плате до щелчка.
Шаг 60

Вставьте кабель верхней платы расширения в его разъём на материнской плате.
Шаг 61


Если на вентиляторе есть стрелка, указывающая направление потока воздуха, убедитесь, что она направлена к радиатору.
Если вы используете другой вентилятор, расположите его так, чтобы воздух нагнетался в сторону радиатора, а не в противоположную.
Положите вентилятор на радиатор так, чтобы кабели проходили через отверстие в верхней части корпуса.
Шаг 62


Если кабели проложены неправильно, приподнимите вентилятор и с помощью пальцев уложите кабели по боковой стороне радиатора.
Если вы устанавливаете RGB-вентилятор, убедитесь, что «мужской» край RGB-кабеля закрыт и отложен в угол корпуса.
Шаг 63

Положите направляющую потока (воздушный кожух) поверх вентилятора так, чтобы кромка была направлена вверх.
Совместите отверстия для винтов на направляющей с отверстиями на вентиляторе.
Шаг 64

Используйте отвертку Framework Desktop, чтобы установить четыре винта длиной 27.3 мм, закрепляющие вентилятор и направляющую.
Шаг 65

Ориентируйте основной кабель вентилятора так, чтобы его две вертикальные линии были обращены к вам.
Наденьте основной кабель вентилятора на четырехконтактный разъем с маркировкой «APU Fan», убедившись, что оранжевая метка заходит между вертикальными линиями.
Шаг 66


Если вы не используете RGB-вентилятор, пропустите этот шаг.
Ориентируйте RGB-кабель так, чтобы стрелка на нем была справа от разъема.
Сдвиньте RGB-кабель пальцами на трехконтактный разъем, расположенный справа от разъема «APU Fan».
Шаг 67


Наденьте левую панель на левый край корпуса и прижмите её, чтобы защелки вошли в пазы.
Между нижней частью левой панели и серебристой основой должен быть небольшой зазор.
Подвиньте левую панель к основанию компьютера, чтобы закрыть зазор и зафиксировать защелки.
Шаг 68


Ориентируйте верхнюю панель так, чтобы стрелка на ней указывала в сторону задней части компьютера.
Держа верхнюю панель под небольшим наклоном вниз, сдвиньте её по верхней части корпуса (сзади вперед), пока не почувствуете, что защелки вошли в зацепление.
Между верхней панелью и передней частью корпуса должен быть небольшой зазор.
Положите верхнюю панель на корпус, чтобы совместить оставшиеся защелки.
Шаг 69

Одной рукой зафиксируйте компьютер, другой сдвиньте верхнюю панель к передней части корпуса, чтобы закрыть зазор и защёлкнуть защелки.
Шаг 70

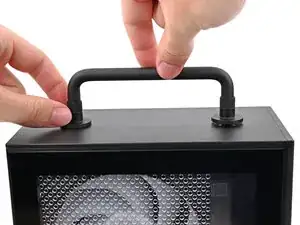

Если вы устанавливаете ручку на рабочем столе, выполните этот шаг. В противном случае пропустите его.
Разместите ручку над отверстиями для винтов в верхней панели.
Держа ручку на месте, вращайте резьбу винтов по часовой стрелке с обеих сторон до плотной посадки на верхней панели.
Шаг 71


Вставьте винт верхней панели в отверстие и вращайте по часовой стрелке до плотной посадки.
Шаг 72


Повторите ту же процедуру для другого винта верхней панели.
Шаг 73


Закройте двумя пальцами D-образные кольца на винтах верхней панели.
Заключение
Вы завершили ремонт вашего Framework Desktop!
Отнесите электронные отходы на переработку к сертифицированному по R2 или e-Stewards пункту.
Если нужна помощь, свяжитесь со службой поддержки Framework.
