Замена вентилятора процессора Framework Desktop

Перед началом ремонта выключите компьютер через операционную систему и отключите его от сети.

Подождите одну минуту перед продолжением, чтобы Desktop полностью обесточился.

Убедитесь, что у вашего отвёртки Framework Desktop установлен наконечник Phillips #2 (обозначен как PH2), обращённый наружу. Если это не так, извлеките наконечник и переверните его.

Если вы устанавливали ручку на Desktop, выполните этот шаг. В противном случае пропустите его.

Поверните резьбы винтов ручки против часовой стрелки с обеих сторон, пока она не освободится.

Снимите ручку.

Поднимите двумя пальцами D‑образные кольца на винтах верхней панели.

Поверните винт против часовой стрелки пальцами и ослабьте его.

Удалите винт верхней панели.

Повторите ту же процедуру для второго винта верхней панели.

Сдвиньте верхнюю панель к задней части компьютера, чтобы освободить защёлки, фиксирующие её к корпусу.

Если вам трудно ухватиться за верхнюю панель, используйте отверстия под винты для лучшего захвата.

Поднимите верхнюю панель с корпуса и снимите её.

Возьмитесь пальцами за верхнюю часть левой панели и сдвиньте её вверх, чтобы освободить защёлки.

Снимите левую панель.

Положите Desktop на бок так, чтобы вентилятор смотрел вверх.

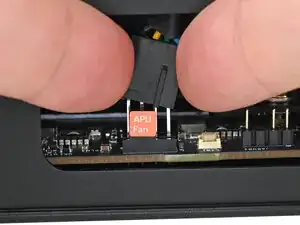

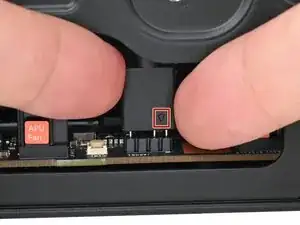

Поднимите пальцами разъём кабеля вентилятора APU с его четырёхконтактного гнезда на плате.

Если вы не используете RGB‑вентилятор, пропустите этот шаг.

Поднимите пальцами разъём RGB‑кабеля вентилятора с его трёхконтактного гнезда на плате.

Используйте отвёртку Framework Desktop, чтобы снять четыре 27.3 мм винта Phillips, фиксирующие вентилятор и воздуховод.

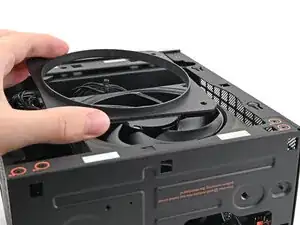

Снимите воздуховод с вентилятора и удалите его.

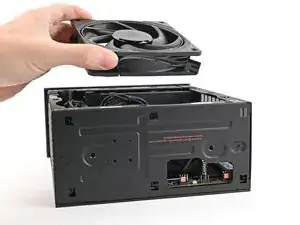

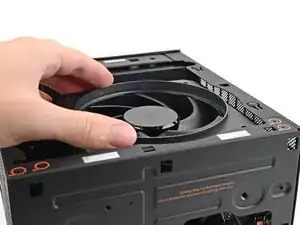

Выньте вентилятор из корпуса, убедившись, что кабели проходят через боковой вырез радиатора.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Desktop обратно.

Ориентируйте вентилятор так, чтобы его этикетка была направлена вниз, а кабель(ы) — к верхней части компьютера.

Если на вентиляторе есть стрелка, указывающая направление потока воздуха, убедитесь, что она направлена к радиатору.

Если вы устанавливаете другой вентилятор, ориентируйте его так, чтобы он дул в сторону радиатора, а не от него.

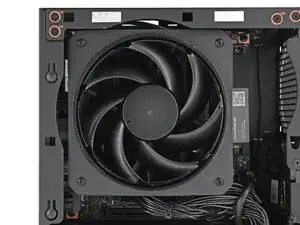

Положите вентилятор на радиатор, убедившись, что кабели выведены через отверстие на верхней части компьютера.

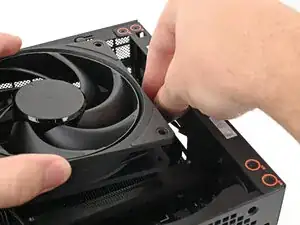

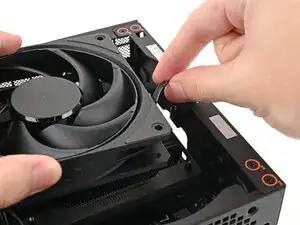

Если кабели проложены неправильно, приподнимите вентилятор и с помощью пальцев переложите кабели за боковую кромку радиатора.

Если вы устанавливаете RGB‑вентилятор, убедитесь, что «мужской» кончик RGB‑кабеля закрыт и отложен в угол корпуса.

Положите воздуховод на вентилятор так, чтобы кромка была направлена вверх.

Совместите отверстия под винты на воздуховоде с отверстиями на вентиляторе.

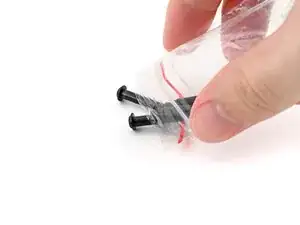

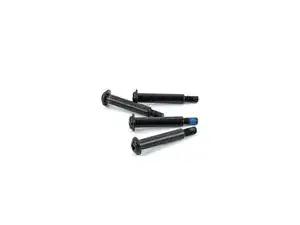

Извлеките винты вентилятора из упаковки и убедитесь, что всего имеется четыре винта.

Используйте отвёртку Framework Desktop, чтобы установить четыре крестовые винта длиной 27,3 мм, фиксирующие вентилятор процессора и воздушный канал вентилятора.

Ориентируйте основной кабель вентилятора так, чтобы его две вертикальные линии были направлены к Вам.

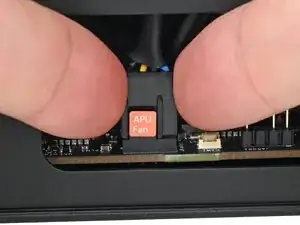

Наденьте основной кабель вентилятора на четырёхконтактный разъём с маркировкой "APU Fan", убедившись, что оранжевая метка вставлена между вертикальными линиями.

Если вы не используете RGB-вентилятор, пропустите этот шаг.

Ориентируйте RGB-кабель так, чтобы стрелка располагалась справа от разъёма.

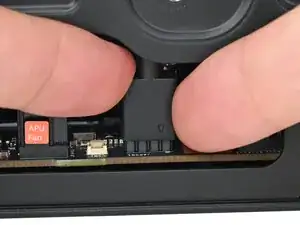

Сдвиньте RGB-кабель пальцами на трёхконтактный разъём, расположенный справа от разъёма "APU Fan".

Наденьте Левую панель на левый край шасси и прижмите её, чтобы защёлки встали на место.

Между нижней частью Левой панели и серебристой базой должен оставаться небольшой зазор.

Сдвиньте Левую панель к основанию компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Ориентируйте Верхнюю панель так, чтобы её стрелка была направлена к задней части компьютера.

Держите Верхнюю панель под небольшим наклоном вниз и сдвиньте её по верхней части шасси (от задней части к передней), пока не почувствуете, что защёлки зашли на место.

Между Верхней панелью и передней частью корпуса должен оставаться небольшой зазор.

Уложите Верхнюю панель ровно на шасси, чтобы совместить оставшиеся защёлки.

Одной рукой удерживайте компьютер, другой сдвиньте Верхнюю панель к передней части компьютера, чтобы закрыть зазор и зафиксировать защёлки.

Если вы устанавливаете Ручку на ваш Desktop, следуйте этому шагу. В противном случае пропустите его.

Разместите Ручку над отверстиями для винтов в Верхней панели.

Удерживая Ручку на месте, закрутите резьбы винтов по часовой стрелке с обеих сторон, пока они не будут плотно прилегать к Верхней панели.

Вставьте винт верхней панели в его отверстие и закрутите по часовой стрелке до плотной посадки.

Повторите ту же процедуру для второго винта верхней панели.

Закройте двумя пальцами по D-образным кольцам на винтах верхней панели.
