Как установить настольный компьютер Framework в стойку

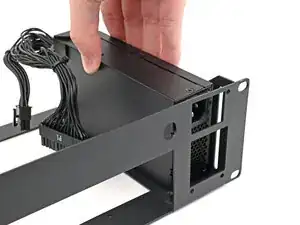

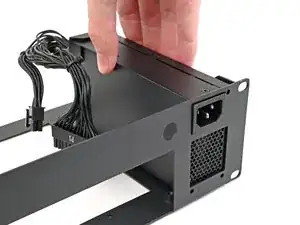

Поместите блок питания в его место у правого края поддона.

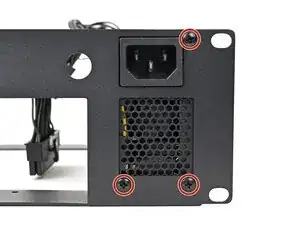

Протяните штекер блока питания через вырез на поддоне и совместите три отверстия для винтов.

Используйте отвертку Framework Desktop для установки трех винтов с крестообразной головкой длиной 6.0 мм, фиксирующих блок питания.

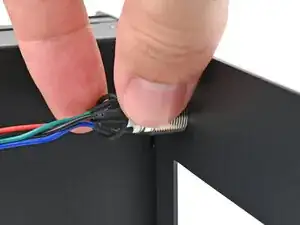

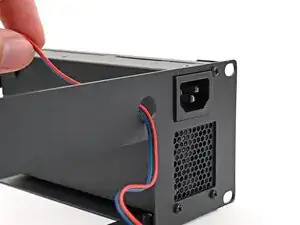

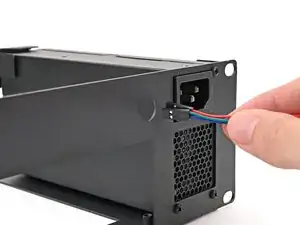

Протяните кабель кнопки питания через отверстие слева от штекера блока питания.

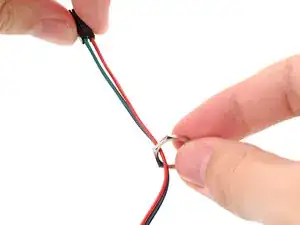

Протяните O-образное кольцо через кабель кнопки питания и скользите им вниз по длине кабеля.

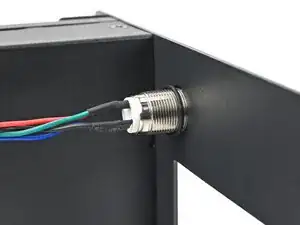

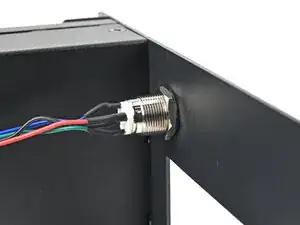

Сдвиньте O-образное кольцо по резьбе кнопки питания так, чтобы оно находилось близко к передней части поддона.

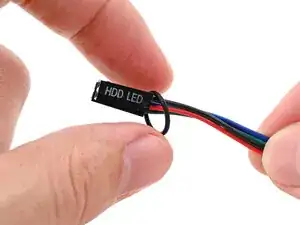

Протяните шестигранную гайку по кабелю кнопки питания и скользите ею вниз по длине кабеля.

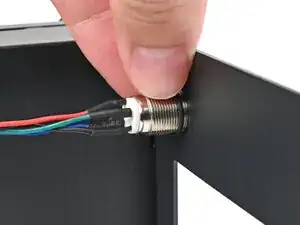

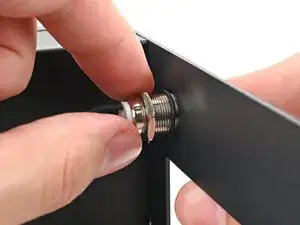

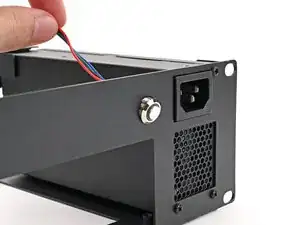

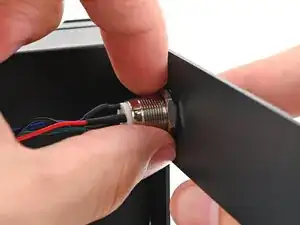

Удерживая кнопку питания на месте, закрутите гайку на резьбе кнопки питания до упора.

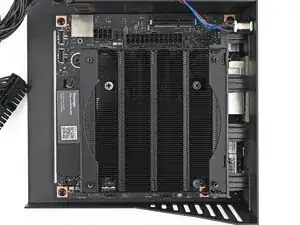

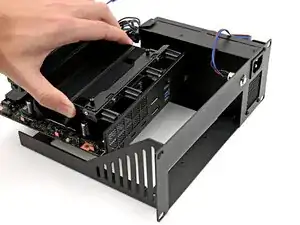

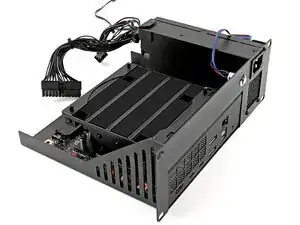

Возьмите основную плату за радиатор и вставьте ее в поддон так, чтобы ее порты I/O были обращены вперед.

Совместите порты I/O с их вырезом в поддоне и винтовые посты с отверстиями для винтов на основной плате.

Вы почувствуете, как основная плата ложится на винтовые посты, когда она правильно выровнена.

Убедитесь, что под основной платой не зажаты кабели перед продолжением.

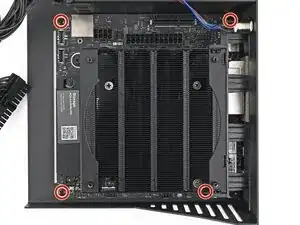

Используйте отвертку Framework Desktop для установки четырех винтов с крестообразной головкой длиной 8.2 мм, фиксирующих основную плату.

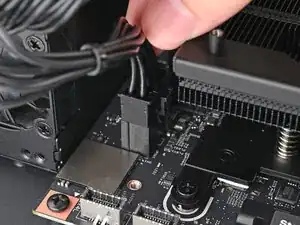

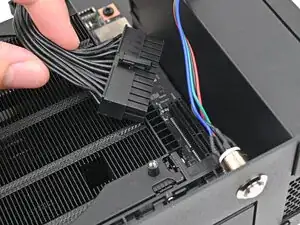

Ориентируйте кабель основного блока питания так, чтобы его зажим был обращен от радиатора.

Вставьте кабель в его разъем на основной плате, пока не почувствуете, что он защелкнулся на месте.

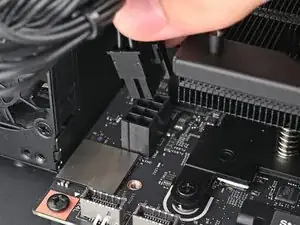

Ориентируйте кабель питания процессора так, чтобы его зажим был обращен к радиатору.

Вставьте кабель в его разъем на основной плате, пока не почувствуете, что он защелкнулся на месте.

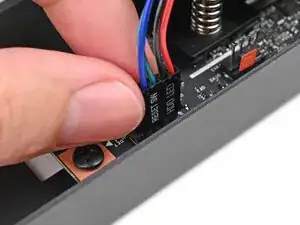

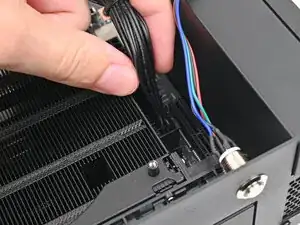

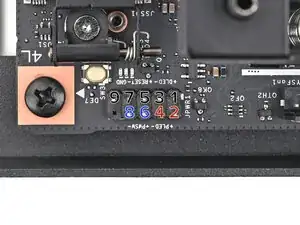

Сдвиньте два кабеля кнопки питания над девятипиновым разъемом в левом заднем углу на основной плате.

Используйте первое фото в качестве ориентира для вставки разъемов:

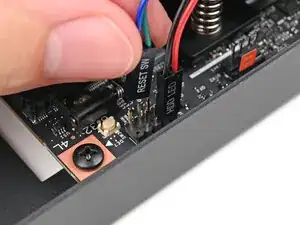

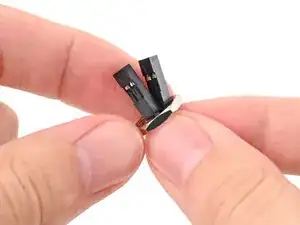

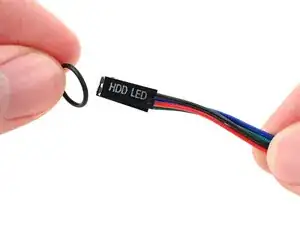

Красный и черный кабели с надписью "HDD LED" идут на контакты 2 и 4 соответственно.

Зеленый и синий кабели с надписью "RESET SW" идут на контакты 6 и 8 (порядок не имеет значения).

Для получения полной информации о распределении контактов, нажмите здесь.

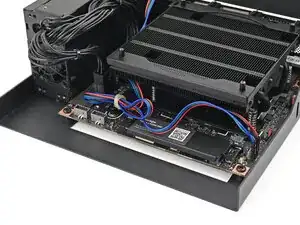

При желании вы можете укоротить кабель кнопки питания и заправить его под радиатор, чтобы не мешал.

Ориентируйте вентилятор так, чтобы его ярлык был обращен вниз, а кабель(и) указывал на левый край поддона.

Если на вашем вентиляторе есть стрелка, указывающая направление воздушного потока, убедитесь, что она направлена к радиатору.

Если вы используете другой вентилятор, разместите его так, чтобы он дул на радиатор, а не от него.

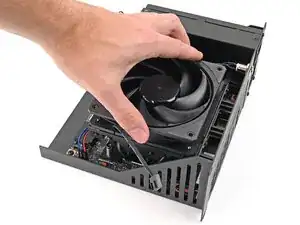

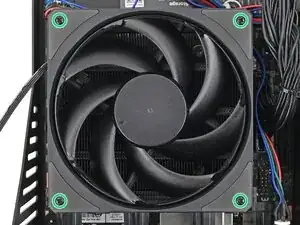

Положите вентилятор на радиатор, убедившись, что винтовые посты на радиаторе входят в отверстия для винтов на вентиляторе.

Не устанавливайте воздуховод, так как это сделает устройство слишком высоким для правильного размещения в стойке.

Используйте отвертку Framework Desktop для установки четырех винтов длиной 27.3 мм, фиксирующих вентилятор.

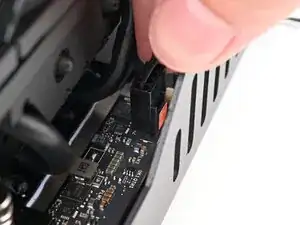

Ориентируйте основной кабель вентилятора так, чтобы его две вертикальные линии были обращены к краю Лотка.

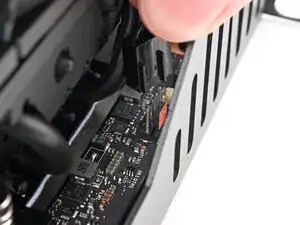

Наденьте основной кабель вентилятора на четырехконтактный разъем с меткой "APU Fan", убедившись, что оранжевая метка располагается между вертикальными линиями.

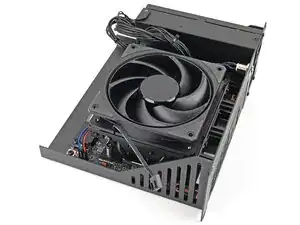

На данном этапе вы готовы установить Лоток в стойку. Если вы еще не установили SSD, сделайте это сейчас.

Ваша стойка может выглядеть иначе, но процедура должна оставаться прежней. Обратитесь к инструкциям вашей стойки для получения дополнительных процедур установки.

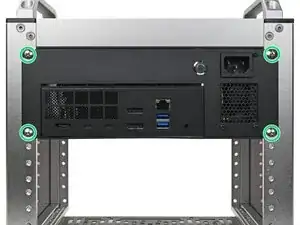

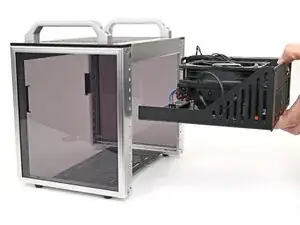

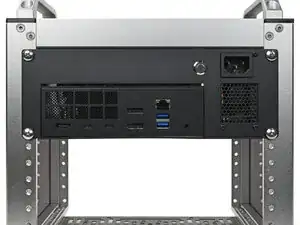

Вставьте Лоток в свою стойку, убедившись, что он правильно установлен на задних кронштейнах.

Используйте отвертку Framework Desktop для установки четырех винтов длиной 10,3 мм с прилагаемыми шайбами, закрепляющих Лоток.
