Как превратить iMac на базе Intel во внешний монитор

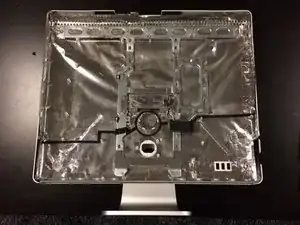

Сначала я полностью разобрал iMac, аккуратно отложив ЖК-экран в сторону. Я также восстановил порванную ЭМИ-экранировку и защитил все отверстия, за исключением разъёма питания и вентиляционного отверстия над ним. (Я также оставил 3 USB-порта свободными для установки USB-хаба, но это не сработало хорошо, и в итоге они были удалены).

Далее я установил, что у меня экран Samsung LTM201M1-L01, и, обследовав eBay по этому номеру модели, мне удалось найти драйвер дисплея для этого экрана — просто найдите номер модели вашего экрана.

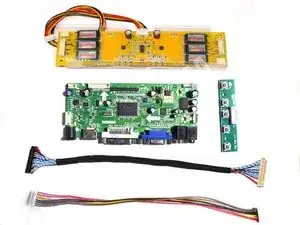

Моя плата драйвера ЖК имеет входы VGA, DVI и HDMI и питается от внешнего блока питания 12В 4A — продавец на eBay также продавал блоки питания, но у меня уже был подходящий от другого ЖК-экрана.

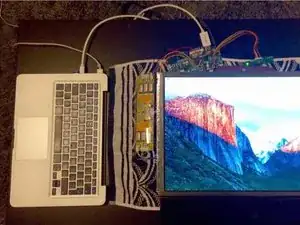

Перед сборкой стоит проверить, что плата драйвера работает — у меня возникли проблемы с кабелем Mini DisplayPort–HDMI, который я купил, поэтому я вернул его и купил вместо него кабель Mini DisplayPort–DVI длиной 1 м, который работал нормально.

Я также купил белый HDMI-кабель длиной 1 м в качестве дополнительного входного кабеля для других устройств и удлинитель питания 0,5 м с разъёмом 2,1 мм, чтобы иметь возможность подключать и отключать блок питания снаружи корпуса.

Внутренние монтажные стойки iMac оказались непригодными, поэтому я купил самоклеящиеся монтажные стойки для печатных плат (9,5 мм) для крепления платы драйвера, инвертора и платы управления.

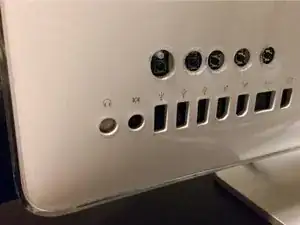

Чтобы обеспечить правильное расположение стойок, я вырезал квадраты в ЭМИ-экранировке перед приклеиванием стоек к внутренней стороне корпуса iMac. Я также просверлил отверстия для платы питания/регулировки, чтобы кнопки были доступны с задней стороны корпуса.

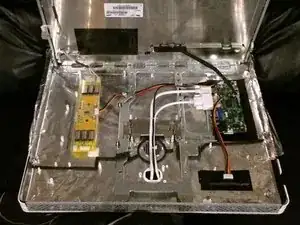

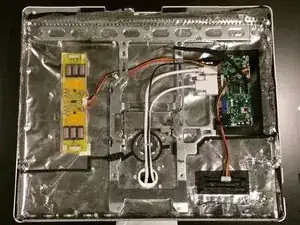

Далее оставалось лишь прикрепить платы к монтажным стойкам, подключить различные кабели и пропустить их через прежнее отверстие для питания. Я также изолировал место под платой драйвера ЖК, так как это была оголённая плата. Инвертор был размещён в прозрачном пластиковом корпусе.

Как и в оригинальной сборке, LVDS-кабель и нижние кабели инвертора можно было подключить только при установленном экране.

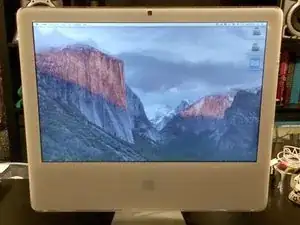

Затем я собрал iMac обратно, установил экран, восстановил ЭМИ-ленту и вернул переднюю панель на место! Теперь он прекрасно работает с выходом Mini DisplayPort моего MacBook Pro без экрана, и у меня есть свободный HDMI-вход для подключения любых других устройств.

Единственное, что нельзя было изменить — это яркость ламп подсветки CCFL, но для меня это решилось через панель настроек Shades.

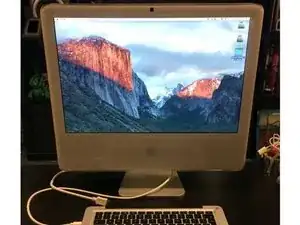

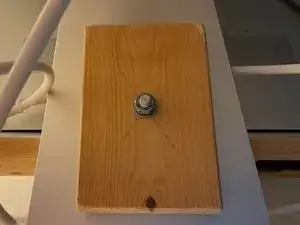

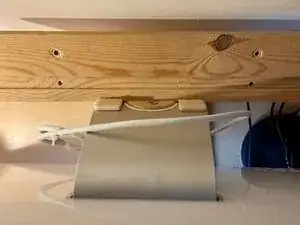

Чтобы всё выглядело аккуратно, и поскольку у меня была отдельная клавиатура и Magic Mouse, я также захотел закрепить MacBook сзади — я сделал настенное крепление из дерева в стиле AluRack, прикрепив его к отверстию для кабеля на подставке iMac — идеально!

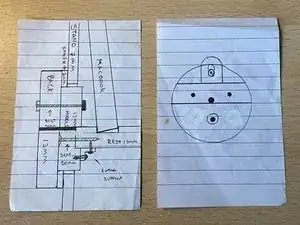

Я добавил несколько дополнительных снимков крепления MacBook, которое я сделал — надеюсь, они разборчивы и будут полезны!
