PowerBook G4 Aluminum 15" 1-1.5 GHz Замена батарейки PRAM

Используйте монету, чтобы повернуть фиксирующий винт батарейки на 90 градусов по часовой стрелке.

Поднимите батарейку из компьютера.

Снимите четыре винта с крестообразной головкой с крышки отсека памяти.

Сдвиньте крышку отсека памяти от отсека памяти.

Снимите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке батарейки, по обе стороны от контактов батареи.

Два винта Phillips 9 мм по обе стороны отсека памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к Вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к Вам.

Снимите нижний винт Phillips 5 мм по обе стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Снимите винты 4.2 мм 1/16" H 1.5 в каждом углу рядом с дисплеем (также подойдёт отвертка Torx T6).

Этот шаг охватывает самую сложную часть доступа внутрь этого компьютера. Сделайте глубокий вдох и настройтесь позитивно.

Схватите задние углы верхней крышки и потяните вверх, отщёлкивая скрытые защёлки по бокам. Пока не снимайте верхнюю крышку полностью; необходимо ещё освободить защёлки в передней части корпуса.

Шов находится под пластиковой окантовкой верхней крышки.

Есть одна защёлка, мешающая полностью снять верхнюю крышку, расположенная с левой стороны отверстия привода оптического диска. Чтобы освободить верхнюю крышку, нужно потянуть тонкую металлическую защёлку к себе, освободив её из кронштейна.

Небольшо приподнимите левую сторону верхней крышки и вставьте лопаточку в шов между верхней и нижней крышками.

Оставьте инструмент на месте, оказывая давление на верхнюю крышку для следующего шага.

Окажите достаточное давление на верхнюю крышку, чтобы можно было задвинуть инструмент немного в шов между верхней и нижней крышками, как показано на изображении. Подойдёт стоматологический крючок, шило или аналогичный инструмент.

Не дергайте верхнюю крышку сразу после освобождения защёлки. К плате логики подключены две лентовые шлейфы.

Осторожно заведите кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно приподнимая крышку. Это может потребовать усилий.

В качестве альтернативы можно освободить защёлку маленькой плоской отвёрткой через щель CD-привода. Защёлка находится на 1-3/16 дюйма (3 см) от левого края щели. Сначала подденьте (или отодвиньте) войлочную окантовку; затем используйте отвёртку, чтобы подтянуть защёлку (блестящий металл) вперёд и освободить её из защёлки сзади (матовый металл).

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, отщёлкивая крышку по пути. После освобождения боков может понадобиться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана так, чтобы она опёрлась о экран.

Снимите оранжевую ленту, фиксирующую лентовый кабель трекпада к плате логики.

Отключите лентовый кабель трекпада от платы логики.

Это схема зажима разъёма ленты клавиатуры, который вы отключите на следующем шаге.

1) Ладонями возьмитесь за стопорную планку по обеим сторонам и поднимите её немного (примерно 1/16" или 2 мм).

2) После освобождения стопорной планки выдвиньте кабель из разъёма.

Ослабьте зажим ленты клавиатуры, подталкивая тонкую чёрную деталь в сторону экрана кончиками пальцев.

Чёрная деталь очень хрупкая и легко ломается. Будьте осторожны при её отделении от основного разъёма.

Вытяните серую ленту клавиатуры из ослабленного разъёма.

Снимите верхнюю крышку с компьютера.

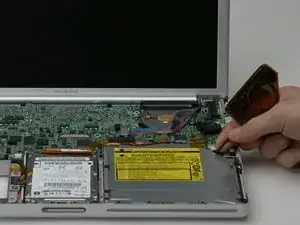

С помощью лопаточки подденьте батарейку PRAM из отсека оптического привода.

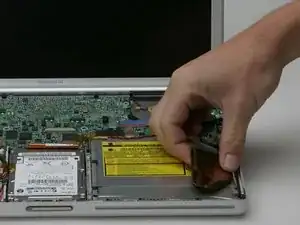

Отключите кабель батарейки PRAM от платы логики и выньте батарейку PRAM.
