Замена левого вентилятора PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Снимите четыре винта Philips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Philips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два винта Philips 9 мм по обе стороны от отсека памяти.

Четыре винта Philips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъем питания был обращен к вам.

Снимите три винта Philips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращен к вам.

Снимите нижний винт Philips 5 мм с каждой стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три винта Philips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Снимите винты 4.2 мм 1/16" H 1.5 в углах рядом с дисплеем (также подойдет отвертка Torx T6).

Этот шаг покрывает самую сложную часть доступа внутрь этого компьютера. Глубоко вдохните и настройтесь позитивно.

Возьмитесь за задние углы верхней крышки и потяните вверх, освобождая скрытые защелки по бокам. Пока не снимайте верхнюю крышку полностью; вам нужно также освободить защелки спереди корпуса.

Шов находится под пластиковой окантовкой верхней крышки.

Есть одна защелка, которая мешает полностью снять верхнюю крышку; она расположена слева от прорези оптического привода. Чтобы освободить верхнюю крышку, потяните тонкую металлическую защелку к себе, освободив её из защелкивающего держателя.

Надавите на левую сторону верхней крышки и зафиксируйте лезвие монтажной лопатки в шве между верхней и нижней крышками.

Оставьте инструмент на месте, создавая давление на верхнюю крышку для следующего шага.

Прикладывайте достаточное давление на верхнюю крышку, чтобы можно было вставить инструмент в шов между верхней и нижней крышками, как показано на фотографии. Подойдет крючок стоматолога, булавка или подобный инструмент.

Не отрывайте верхнюю крышку резко сразу после освобождения защелки. Крышка соединена с логической платой двумя ленточными кабелями.

Аккуратно подденьте кончик инструмента под серебристую металлическую защелку и потяните её вперед, одновременно поднимая крышку. Это может потребовать усилий.

Как альтернатива, можно освободить защелку маленькой плоской отверткой через прорезь CD. Защелка находится на 1–3/16 дюйма (3 см) от левой стороны прорези. С помощью отвертки подденьте (или отожмите) войлочную накладку; затем используйте отвертку, чтобы потянуть защелку (блестящий металл) вперед и освободить её из зацепа позади (матовый металл).

Поднимите заднюю часть крышки и проведите пальцами по бокам, освобождая крышку по мере продвижения. После освобождения боков, возможно, придется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана, чтобы она оперлась на него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к логической плате.

Отключите ленточный кабель трекпада от логической платы.

Это схема зажима-коннектора ленточного кабеля клавиатуры, который вы будете отключать на следующем шаге.

1) Захватите фиксирующую планку по обе стороны ногтями и слегка потяните вверх (примерно 1/16" или 2 мм).

2) После освобождения фиксирующей планки выдвиньте кабель из разъема.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую черную часть в сторону экрана при помощи кончиков пальцев.

Черная деталь очень хрупкая и легко ломается. Будьте осторожны при отделении её от основного разъема.

Вытяните серый ленточный кабель клавиатуры из ослабленного разъема.

Снимите верхнюю крышку с компьютера.

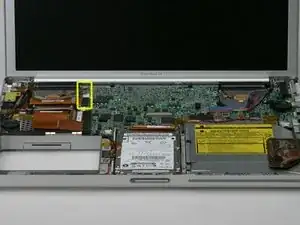

Отключите оранжевый ленточный кабель, кабель инвертора и кабель вентилятора от логической платы.

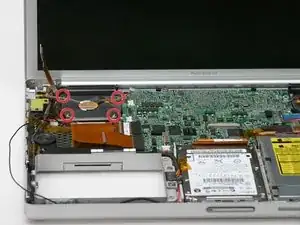

Снимите четыре маленьких винта Philips с вентилятора.

Маленький черный винт находится в переднем левом углу.

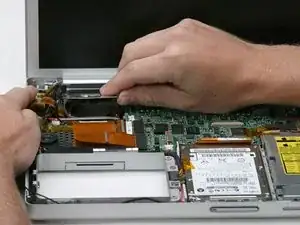

Подденьте вентилятор вместе с прикрепленной черной лентой и извлеките его из компьютера, поднимая за передний край.
