Замена платы RJ-11 внутреннего модема PowerBook G4 Aluminium 15" 1.5–1.67 ГГц

Внутренний модем 56k, установлен во всех моделях.

Шаг 1

Используйте монету или металлизированную лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Снимите четыре винта Phillips с дверцы отсека памяти.

Сдвиньте дверцу памяти в сторону от отсека памяти.

Шаг 3

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке батареи по обе стороны от контактов батареи.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль петли.

Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три винта Phillips 3 мм.

При обратной установке этих винтов каждый винт необходимо устанавливать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Снимите нижний винт Phillips 5 мм по обе стороны от петли (всего два).

Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три винта Phillips 3 мм.

При обратной установке этих винтов каждый винт необходимо устанавливать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Шаг 7

Переверните компьютер и откройте дисплей.

Снимите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвертка T6 Torx, но частое использование может сорвать шлиц винтов).

Шаг 8

Возьмитесь за задние углы верхнего корпуса и потяните вверх. Пока не снимайте верхний корпус полностью; необходимо сначала отсоединить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по мере продвижения. После освобождения боков может понадобиться покачать корпус вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.

Шаг 9

Поверните верхний корпус вверх и к экрану так, чтобы он оперся о него.

Шаг 10

Снимите оранжевую ленту, фиксирующую ленту трекпада к плате логики.

Отсоедините ленту трекпада от платы логики.

Снимите верхний корпус с компьютера.

Шаг 11

Снимите серебристый винт Phillips 9.5 мм с верхней части платы датчика окружающего освещения справа.

Снимите маленький чёрный винт Phillips 3 мм с нижней части платы.

Шаг 12

Поднимите плату правого датчика окружающего освещения строго вверх от платы логики.

Шаг 13

Снимите два чёрных винта Phillips с правого динамика.

Поднимите динамик с платы логики и отложите в сторону.

Шаг 14

Подденьте чёрный пластиковый язычок защёлки кабеля модема ногтем, чтобы перевести его в открытое положение.

Вытащите кабель модема из разъёма.

Шаг 15

Отсоедините 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма с правой стороны находятся над платой прежде чем вкручивать винты.

Шаг 16

Удалите следующие 8 винтов Phillips с платы логики:

Три 6.5 мм в верхнем левом углу.

Пять 4.5 мм по краям.

Шаг 17

Два кабеля всё ещё соединяют плату логики и должны быть сняты перед тем, как полностью извлечь плату из компьютера.

Используйте пластиковую лопатку, чтобы осторожно (очень осторожно) приподнять левую сторону платы логики.

Если плата логики не освобождается сразу, возможно, потребуется размягчить термопасту между платой логики и радиатором. Вы можете размягчить термопасту феном. Перемещайте фен взад-вперёд между двумя вентиляторами примерно на 2.5 см над платой логики в течение одной минуты. После этого плата логики должна легко освободиться.

Шаг 18

Отсоедините разъём питания DC-In от левой стороны платы логики.

Шаг 19

Отсоедините кабель батареи от переднего левого угла платы логики.

Шаг 20

Возьмите плату логики за левый край одной рукой и за самую тонкую часть другой. Поднимите левый край платы под углом примерно 30 градусов (если у вас нет транспортирa, просто поднимите до тех пор, пока порт DVI не освободит правую петлю).

После того как плата логики освободит порты, сдвиньте её влево и извлеките.

Шаг 21

Важно: при повторной установке платы логики необходимо заменить термопасту, которая наносится между процессором на плате логики и радиатором. Неснятие старой пасты и неп нанесение нового слоя может привести к перегреву компьютера и повреждению.

Для правильной сборки PowerBook вам потребуется очистить и заменить старый термоинтерфейс. Воспользуйтесь нашим руководством по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

Шаг 22

Используйте твёрдый пластиковый край, чтобы соскрести термоматериал с процессора.

При установке платы логики убедитесь, что все кабели проложены вокруг и над платой — не под ней, и что два кабеля, проходящие под платой, подключены до того, как вы сдвинете плату на место.

Установите плату логики обратно в корпус, стараясь не перемещать её после контакта процессора с вновь нанесённой термопастой.

Шаг 23

Снимите два чёрных винта Phillips 3 мм с платы левого датчика освещённости.

Поднимите плату левого датчика освещённости и извлеките её из компьютера, при необходимости удаляя ленту.

Шаг 24

Отведите кабели Bluetooth и RJ-11 от левой стороны динамика.

Шаг 25

Отключите кабель динамика от платы питания/звука.

Шаг 26

Снимите шестигранную гайку 4 мм, расположенную под левым динамиком.

Снимите чёрный винт Phillips 3 мм в нижнем левом углу узла динамика, слева от отсека батареи.

Шаг 27

Поднимите узел динамиков (включая правый динамик) и извлеките его из компьютера.

Шаг 28

Выверните два серебряных винта Phillips 4,2 мм из левых углов стойки PC Card.

Затем выкрутите два винта с плечиком 6,8 мм, расположенные с правой стороны корпуса для PC Card.

Шаг 29

Поднимите корпус PC Card и извлеките его из компьютера.

При установке корпуса PC Card убедитесь, что вы закрепили его на стойке кнопки извлечения из металла.

Шаг 30

Снимите два серебряных винта Phillips 4,2 мм по обе стороны от большого оранжевого шлейфа Airport.

Шаг 31

Поднимите карту Airport из компьютера и вставьте лопаточку между картой и разъёмом антенны, чтобы отключить кабель от платы.

Отведите антенный кабель от стороны платы, при необходимости удаляя ленту.

Нет необходимости полностью снимать карту Airport. Нужно лишь освободить антенную линию Airport.

Шаг 32

С помощью лопаточки подденьте плату Bluetooth из гнезда перед отсеком батареи.

Шаг 33

Отключите антенный кабель Bluetooth от платы Bluetooth.

Шаг 34

Закройте дисплей и поверните сторону с шарнирами компьютера к себе.

Снимите оставшийся винт Phillips по обе стороны от шарнира (всего два винта).

Шаг 35

Откройте дисплей и поверните компьютер так, чтобы экран был перед вами.

Снимите винт T8 Torx длиной 10 мм, расположенный ближе к дисплею по обе стороны шарнира (всего два винта).

При возвращении дисплея убедитесь, что правый винт фиксирует экранную массу от кабеля передачи данных дисплея.

Шаг 36

Обязательно поддерживайте дисплей одной рукой при снятии последних двух винтов.

Снимите более длинный винт T8 Torx с плечиком 13 мм, оставшийся на каждом шарнире (всего два винта).

Шаг 37

Снимите дисплей.

Шаг 38

Снимите следующие 7 винтов Phillips с радиатора:

Четыре серебряных винта 4 мм.

Два чёрных винта 5 мм.

Один серебряный винт 9 мм в верхнем левом углу левого вентилятора.

Шаг 39

Снимите радиатор с корпуса, следя за левым углом, который может зацепиться за корпус (вместе с радиатором выйдут и вентиляторы).

Шаг 40

Отключите 4-контактный силовой кабель и оранжевый шлейф от платы DC/звука.

Шаг 41

Снимите винт T8 Torx с платы RJ-11.

Снимите стойку 5 мм, которая закрепляет плату DC/звука в нижнем корпусе, используя головку или плоскогубцы.

Шаг 42

Не вытаскивайте плату DC/звука полностью. На следующем шаге вы будете отключать кабель Bluetooth.

Поднимите плату DC/звука и переверните её.

Отключите кабель Bluetooth от платы DC/звука, при необходимости удаляя ленту.

Шаг 43

Используйте большие пальцы, чтобы сдвинуть плату RJ-11 в сторону от звуковой карты в том же направлении, в котором вы отсоединяете кабель. Это ваш шанс выпустить пар — плата, скорее всего, будет очень тугой и для её снятия потребуется значительная сила. Не увлекайтесь — не держитесь за разъём питания и не прикладывайте чрезмерную силу к самой плате.

Плата питания/звуковая карта теперь должна быть свободна.

Шаг 44

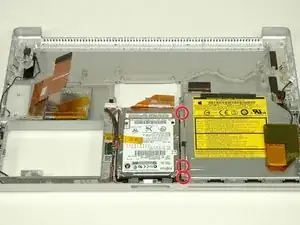

Удалите три длинных серебристых винта с крестообразным шлицем с крепления слева от оптического привода.

Снимите крепление.

Шаг 45

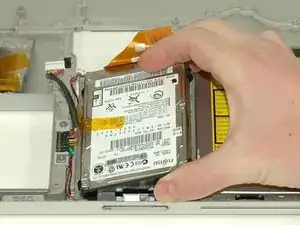

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера.

Шаг 46

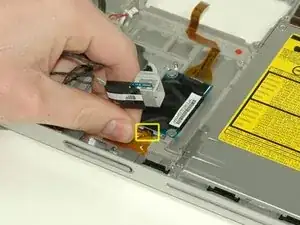

Отведите кабель RJ-11 от передней части компьютера и поднимите деталь из корпуса.

Отключите кабель RJ-11 от нижней части модема.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
