Снятие и установка оптического привода PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопатку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Снимите четыре винта Phillips с крышки отсека оперативной памяти.

Сдвиньте крышку отсека оперативной памяти в сторону от отсека.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке для аккумулятора, по обе стороны от контактов аккумулятора.

Два винта Phillips 12 мм по обе стороны от отсека оперативной памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъем питания был направлен к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к вам.

Удалите нижний винт Phillips 5 мм по обе стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Снимите по два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдет отвертка T6 Torx, но при частом использовании винты могут сорваться).

Возьмитесь за задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая корпус по мере продвижения. После освобождения боков, возможно, потребуется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхнюю крышку вверх и в направлении экрана так, чтобы она оперлась о него.

Снимите оранжевую ленту, фиксирующую шлейф трекпада к плате логики.

Отключите шлейф трекпада от платы логики.

Снимите верхнюю крышку с компьютера.

Используйте лопатку, чтобы поддеть PRAM-батарею и приподнять её из оптического привода.

Отключите кабель PRAM-батареи от платы логики и извлеките PRAM-батарею, при необходимости удаляя ленту.

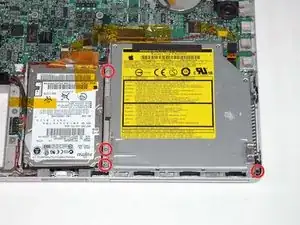

Снимите короткий черный винт Phillips из переднего правого угла оптического привода.

Снимите три более длинных серебристых винта Phillips с крепёжной скобы на левой стороне оптического привода.

Снимите крепёжную скобу.

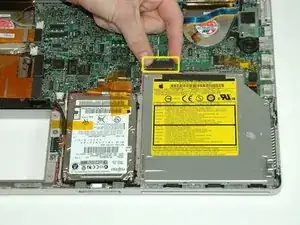

Отключите крупный черный разъём от платы логики.

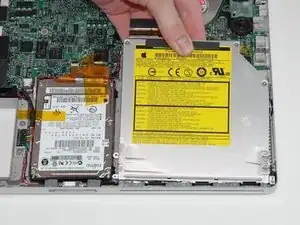

Поднимите оптический привод из компьютера со стороны, где находится разъём.

Оптический привод удерживается выравнивающим штифтом в нижнем левом углу.
