Замена правой USB-платы PowerBook G4 Aluminum 15" 1.5–1.67 GHz

USB на правой стороне не работает? Замените её!

Шаг 1

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Шаг 2

Уберите четыре винта с крестовой шлицей с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Шаг 3

Снимите следующие 8 винтов:

Два крестовых винта 3 мм в отсеке батареи, по обеим сторонам контактов батареи.

Два крестовых винта 12 мм по обеим сторонам отсека памяти.

Четыре крестовых винта 16 мм вдоль шарнира.

Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три винта с крестовой шлицей 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу от него.

Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к вам.

Снимите нижний винт с крестовой шлицей 5 мм с каждой стороны шарнира (всего два).

Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке, чтобы порты были обращены к вам.

Снимите три винта с крестовой шлицей 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу от него.

Шаг 7

Переверните компьютер и откройте дисплей.

Снимите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (можно использовать отвертку T6 Torx, но при частом использовании винты могут быть сорваны).

Шаг 8

Схватитесь за задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо ещё отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проведите пальцами по бокам, освобождая крышку по мере продвижения. После освобождения боков возможно придётся покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Шаг 9

Поверните верхнюю крышку вверх и к экрану так, чтобы она опиралась на него.

Шаг 10

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада на плате логики.

Отключите ленточный кабель трекпада от платы логики.

Снимите верхнюю крышку с компьютера.

Шаг 11

Снимите серебристый винт с крестовой шлицей 9.5 мм с верхней части платы датчика окружающего освещения справа.

Снимите маленький чёрный винт с крестовой шлицей 3 мм с нижней части платы.

Шаг 12

Поднимите плату правого датчика окружающего освещения прямо вверх от платы логики.

Шаг 13

Снимите два чёрных винта с крестовой шлицей с правого динамика.

Отведите динамик от платы логики и отложите в сторону.

Шаг 14

Подденьте ногтем чёрную пластиковую защёлку, фиксирующую кабель модема.

Выведите кабель модема из разъёма.

Шаг 15

Отключите 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма с правой стороны находятся над платой перед вкручиванием винтов.

Шаг 16

Снимите следующие 8 винтов с крестовой шлицей с платы логики:

Три винта 6.5 мм в верхнем левом углу.

Пять винтов 4.5 мм вокруг краёв.

Шаг 17

Два кабеля всё ещё подключены к плате логики и должны быть удалены перед тем, как полностью извлечь плату из компьютера.

Используйте лопатку, чтобы осторожно (очень осторожно) приподнять левую сторону платы логики.

Если плата логики не освобождается сразу, возможно, потребуется размягчить термопасту между платой логики и радиатором. Вы можете размягчить термокомпаунд с помощью фена. Двигайте феном взад-вперёд над двумя вентиляторами примерно на один дюйм над платой логики в течение одной минуты. После этого плата логики должна легко освободиться.

Шаг 18

Отключите разъём питания DC-In от левой стороны платы логики.

Шаг 19

Отключите кабель батареи от переднего левого угла платы логики.

Шаг 20

Схватите плату логики за левый край одной рукой и за самую тонкую часть другой. Поднимите левый край платы примерно под углом 30 градусов (если у вас нет транспортирa, просто поднимите до тех пор, пока разъём DVI не освободит правый шарнир).

Когда плата логики освободится от портов, сдвиньте её влево.

Шаг 21

Важно: при повторной установке платы логики необходимо заменить термопасту, которая наносится между процессором на плате логики и радиатором. Невыведение старой пасты и ненанесение нового слоя может привести к перегреву компьютера и повреждению.

Для правильной сборки PowerBook нужно очистить и заменить старую термопасту. Используйте наше руководство Нанесение термопасты, чтобы подготовить поверхности процессора и радиатора.

Шаг 22

Используйте прочный пластиковый край, чтобы соскрести термоматериал с процессора.

При установке платы логики убедитесь, что все кабели уложены вокруг и над платой — а не под ней, и что два кабеля, проходящие под платой, подключены до того, как вы нажмёте плату на место.

Установите плату логики обратно в компьютер, стараясь не смещать её после контакта процессора с недавно нанесённой термопастой.

Шаг 23

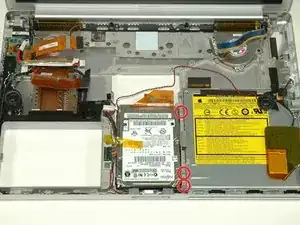

Удалите короткий чёрный винт с крестообразным шлицем из переднего правого угла оптического привода.

Удалите три более длинных серебристых винта с крестообразным шлицем с крепёжной скобы на левой стороне оптического привода.

Снимите крепёжную скобу.

Шаг 24

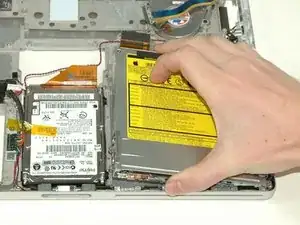

Поднимите оптический привод и извлеките его из компьютера.

Шаг 25

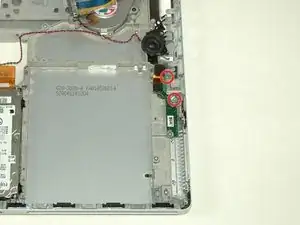

Удалите два серебристых винта с крестообразным шлицем с правой USB-платы.

Шаг 26

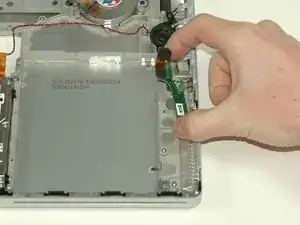

Поднимите правую USB-плату и извлеките её из компьютера.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
