Замена карты AirPort Extreme/Bluetooth в PowerBook G4 Aluminum 15" 1.67 GHz

Apple

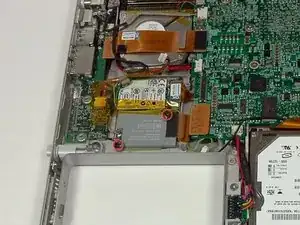

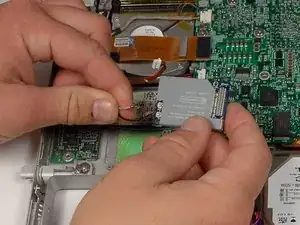

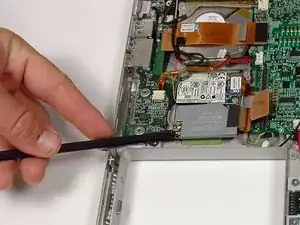

В этом руководстве показано, как извлечь карту AirPort Extreme/Bluetooth из вашего PowerBook.

Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Удалите следующие 10 винтов:

Два 3 мм крестообразных винта в отсеке для батареи, по обе стороны от контактов батареи.

Четыре 3 мм крестообразных винта вокруг отсека для памяти.

Четыре 16 мм крестообразных винта вдоль петли.

Шаг 3

Снимите крышку отсека для памяти.

Удалите два 12 мм крестообразных винта с алюминиевой скобы в верхней части отсека для памяти.

Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к вам.

Удалите три 3 мм крестообразных винта вдоль кромки нижней крышки.

Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была направлена к вам.

Удалите нижний 5 мм крестообразный винт с каждой стороны петли (всего два).

Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были направлены к вам.

Удалите три 3 мм крестообразных винта вдоль кромки нижней крышки.

При установке этих винтов необходимо соблюдать правильный порядок. Начинайте с винта, расположенного ближе всего к петле дисплея, затем двигайтесь к передней части компьютера. Также будьте осторожны, чтобы не вставить винты в два отверстия по обе стороны от видеовыхода.

Шаг 7

Переверните компьютер и откройте дисплей.

Удалите два винта 4.2 мм длиной с головкой под шестигранник 1.5 мм в верхних углах верхней крышки (всего два).

Подойдёт отвертка T6 Torx, но при частом использовании винты будут сдёргиваться.

Шаг 8

Возьмитесь за задние углы верхней крышки и потяните вверх.

Не снимайте верхнюю крышку полностью — необходимо ещё отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. Когда боковые части будут освобождены, возможно, потребуется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.
