Замена платы камеры iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт Phillips в центре крышки доступа.

Этот винт зафиксирован в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить наши присоски, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до параллельного положения с другой ручкой.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоски мягким растворителем.

Аккуратно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько позиционирующих штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только прямо вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед установкой, поскольку отпечатки пальцев или пыль, попавшие внутрь, будут хорошо видны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего нет. Попавшие посторонние кабели могут быть повреждены или треснуть стекло.

Снимите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь T8 Torx длиной 13 мм.

Четыре T8 Torx длиной 25 мм.

В 24" iMac Intel модели A1225 два винта внизу по центру длинные (26 мм), четыре по бокам (по два слева и справа) средние (18 мм), а остальные 6 (четыре вверху, два в нижних углах) короткие (14 мм).

Передняя рамка всё ещё прикреплена к iMac микрофонным кабелем.

Осторожно приподнимите переднюю рамку за верхний край от задней крышки.

После того как верхний край передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

Отверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней крышкой, прежде чем опускать верхний край на iMac.

Отключите разъём микрофонного кабеля, при необходимости удалив ленту.

Чтобы передняя рамка правильно села, обязательно уложите микрофонный кабель и разъём в вырез рядом с платой камеры.

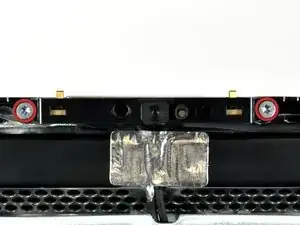

Снимите два винта T8 Torx, крепящие плату камеры к задней крышке.

Слегка приподнимите плату камеры из задней крышки.

Если необходимо, снимите кусочек ленты, закрывающий разъём кабеля камеры.

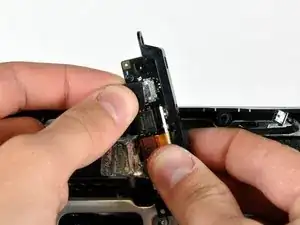

Оттяните разъём кабеля камеры прямо от его гнезда.

При сборке обязательно аккуратно вставляйте разъём кабеля камеры в гнездо, так как оба элемента легко погнуть.
