Замена левого динамика iMac Intel 20" EMC 2266

Положите iMac экраном вниз на стол так, чтобы нижняя кромка была обращена к Вам.

Ослабьте один винт с крестообразным шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить продающиеся у нас присоски, сначала поместите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до параллельного положения относительно другой ручки.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько направляющих штырей по периметру. Чтобы не сорвать эти штыри со стеклянной панели, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом экране.

При установке стекла убедитесь, что между стеклом и рамкой ничего нет. Попавшие внутрь кабели могут быть повреждены или привести к трещинам в стекле.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

В 24" iMac Intel модели A1225 два винта по центру внизу — длинные (26 мм), четыре по бокам (по два слева и справа) — средней длины (18 мм), а оставшиеся 6 (четыре вверху, два внизу по углам) — короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхний край, отрывая её от задней крышки.

Когда верхний край передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

Поверните переднюю рамку от корпуса и положите её над верхним краем iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней крышкой, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Для правильной посадки передней рамки аккуратно уложите кабель микрофона и разъём в выемку рядом с платой камеры.

Поднимите разъём датчика температуры ЖК-панели прямо вверх, чтобы отсоединить его от гнезда на логической плате.

(расположен в верхней части логической платы в 24")

Снимите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Используйте прикреплённую чёрную бирку, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Снимите восемь винтов T8 Torx, фиксирующих панель дисплея к задней крышке.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

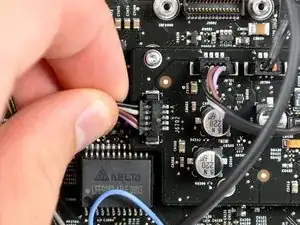

С приподнятой панелью дисплея отсоедините четыре кабеля инвертора.

При повторной установке поместите четыре разъёма кабелей инвертора в выемки между компонентами, прикреплёнными к задней панели, чтобы панель дисплея селa заподлицо по краям с задней крышкой.

(в 24" объединены в один штекер)

Следите за кабелями: у них нет фирменных гнёзд. Неправильное подключение кабелей может вызвать проблемы с экраном.

Отключите разъём кабеля левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно плоскости аудиоплаты.

Выведите кабель левого динамика из канавки в крыльчатке вентилятора CPU.

Удалите один винт T10 Torx, который крепит левый динамик к задней крышке.

Выньте левый динамик из задней крышки.
