Замена вентилятора жёсткого диска iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был ближе к Вам.

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не приклеиваются, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не обламывать эти штифты со стекла, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю поверхность стеклянной панели перед установкой обратно, так как любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего не застряло. Посторонние кабели могут быть повреждены или привести к трещинам в стекле.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней панели:

Восемь 13 мм T8 Torx.

Четыре 25 мм T8 Torx.

В 24" iMac Intel модели A1225 два винта в нижней центральной части длинные (26 мм), по четыре винта по бокам (по два слева и два справа) средней длины (18 мм), а оставшиеся 6 винтов (четыре сверху и два в нижних углах) короткие (14 мм).

Передняя рамка по-прежнему соединена с iMac кабелем микрофона.

Осторожно поднимите переднюю рамку за верхний край от задней панели.

Когда верхний край передней рамки освободится от задней панели, поверните переднюю рамку в сторону подставки и снимите её с задней панели.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начните с нижнего края и убедитесь, что он ровно прилегает к задней панели, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленты.

Чтобы передняя рамка правильно встала на место, обязательно уложите кабель микрофона и разъём в нишу рядом с платой камеры.

Снимите разъём датчика температуры ЖК-экрана, потянув его прямо вверх из гнезда на логической плате.

(расположен в верхней части логической платы на 24")

Удалите два винта T6 Torx, крепящие кабель данных дисплея к логической плате.

Используйте прикреплённую чёрную язычок, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Удалите восемь винтов T8 Torx, крепящих панель дисплея к задней панели.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

Когда панель дисплея всё ещё поднята, отключите четыре кабеля инвертора.

При установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея прилегала заподлицо к краям задней панели.

(на 24" объединены в один разъём)

Следите за расположением кабелей, поскольку у них нет уникальных гнёзд. Неправильное подключение кабелей может вызвать проблемы с экраном.

Удалите один винт T10 Torx, крепящий правый динамик к задней панели.

Отключите разъём кабеля правого динамика от аудиоплаты, потянув его прямо вверх из гнезда.

Осторожно поднимите правый динамик и извлеките его из задней панели.

Отключите разъём вентилятора оптического привода от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём в направлении верхнего края iMac.

Осторожно снимите вентилятор оптического привода с пластиковых штырей, выступающих из задней панели.

Вставьте плоский конец лопатки в зазор между разъёмом кабеля данных оптического привода и его гнездом.

Поверните лопатку, чтобы отделить разъём от гнезда.

Полезно работать поочерёдно с разных сторон, чтобы «вывести» разъём из гнезда.

Отключите разъём кабеля микрофона от аудиоплаты, потянув его прямо вверх из гнезда.

Отключите следующие разъемы:

Кабель термодатчика жёсткого диска.

Кабель термодатчика оптического привода.

Кабель вентилятора жёсткого диска.

При снятии этих разъемов полезно сдвинуть выступы по обеим сторонам разъема вверх по направлению к верхней части iMac, используя ногти.

Отключите кабель питания постоянного тока, одновременно нажимая на оба фиксирующих язычка и оттягивая разъем от гнезда на плате логики.

После того как оба язычка пройдут удерживающие защелки, полезно с одной руки сдвинуть их в сторону левого края iMac, а другой рукой тянуть за корпус разъема.

Оттяните кабель данных SATA прямо вверх от платы логики.

Разъем SATA на большинстве iMac имеет тенденцию заедать в гнезде на плате логики. Если у вас возникают трудности с отсоединением кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъемом SATA и его гнездом и поверните вал лопатки, чтобы безопасно разъединить обе части.

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъема с карты AirPort Extreme.

Отключите разъем левого динамика от звуковой платы, потянув его прямо от гнезда.

Тяните разъем параллельно плоскости звуковой платы.

Выведите кабель левого вентилятора из канала на вентиляторе процессора.

Отключите следующие разъемы:

Кабель датчика температуры окружающей среды.

Кабель кнопки питания.

Кабель вентилятора процессора.

Оттяните разъемы кнопки питания и вентилятора процессора прямо вверх от платы логики, а кабель датчика температуры окружающей среды потяните в сторону нижнего края iMac.

Отключите разъем кабеля камеры от платы логики, потянув его прямо вверх из гнезда.

Используйте плоский конец лопатки, чтобы приподнять антенный разъем Bluetooth с платы Bluetooth.

Используйте острый конец лопатки, чтобы отслоить экранирующую ленту от гнезд для наушников/микрофона.

Удалите следующие винты, закрепляющие плату логики в задней крышке:

Три мелкие винта Torx T10 с мелкой резьбой.

Шесть винтов Torx T10 с крупной резьбой.

Один более длинный винт Torx T10 с крупной резьбой.

Два винта Torx T8 с крупной резьбой.

Поднимите сборку платы логики из задней крышки, следя за тем, чтобы никакие кабели или порты ввода-вывода не застряли.

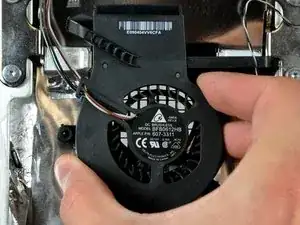

Осторожно приподнимите вентилятор жёсткого диска с пластиковых штырей, выступающих из нижней крышки.
