Замена аудиоплаты iMac Intel 20" EMC 2266

Уложите ваш iMac лицом вниз на стол, нижний край направлен к вам.

Ослабьте единственный винт с крестообразным шлицем в центре двери доступа.

Этот винт удерживается в двери доступа.

Снимите дверь доступа с вашего iMac.

Стеклянная панель закреплена на передней рамке с помощью четырнадцати магнитов по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы прикрепить присоски, которые мы продаем, сначала разместите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Держите присоску легким давлением на стекле, поднимите подвижную ручку, пока она не станет параллельной другой ручке.

Если ваши присоски не хотят прилипать, попробуйте очистить как стеклянную панель, так и присоску легким растворителем.

Осторожно потяните стеклянную панель вверх от iMac.

У стеклянной панели есть несколько направляющих штифтов по периметру. Чтобы избежать отрыва этих штифтов от стеклянной панели, убедитесь, что вы тянете только вертикально при снятии.

Будьте внимательны к чистоте ЖК-дисплея и внутренней стороны стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включенном дисплее.

При замене стекла убедитесь, что между стеклом и рамкой нет посторонних предметов. Случайные кабели могут быть повреждены или разбить стекло.

Удалите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь T8 Torx по 13 мм.

Четыре T8 Torx по 25 мм.

На 24" iMac Intel Model A1225 нижние два центральных винта длинные (26 мм), четыре по бокам (два слева, два справа) - средние (18 мм), а оставшиеся 6 (четыре сверху, два нижних угла) - короткие (14 мм).

Передняя рамка все еще подключена к iMac кабелем микрофона.

Осторожно поднимите переднюю рамку с верхнего края от заднего корпуса.

Как только верхний край передней рамки освободится от заднего корпуса, наклоните переднюю рамку к подставке и снимите ее с заднего корпуса.

Наклоните переднюю рамку от остальной части устройства и положите ее над верхним краем iMac.

При повторной установке передней рамки начните с нижнего края и убедитесь, что она плотно пригнана к заднему корпусу перед опусканием верхнего края на iMac.

Отключите разъем кабеля микрофона, снимая изоляционную ленту по мере необходимости.

Для правильной установки передней рамки убедитесь, что вы засунули кабель и разъем микрофона в пустое пространство рядом с платой камеры.

Вытащите разъем датчика температуры ЖК-дисплея вертикально из его гнезда на плате логики.

(находится в верхней части платы логики на 24")

Удалите два винта T6 Torx, крепящих кабель данных дисплея к плате логики.

Используйте прикрепленную черную вкладку, чтобы вытащить разъем кабеля данных дисплея прямо от платы логики.

Удалите восемь винтов T8 Torx, крепящих дисплейную панель к заднему корпусу.

Поднимите дисплейную панель за левый край и наклоните ее к правому краю iMac.

С поднятой дисплейной панелью отключите четыре кабеля инвертора.

Во время повторной установки расположите разъемы четырех кабелей инвертора в пустотах между компонентами, прикрепленными к задней панели, чтобы дисплейная панель плотно прилегала по краям к заднему корпусу.

(объединены в один разъем на 24")

Убедитесь, что вы следите за кабелями, так как у них нет proprietary разъемов. Неправильные кабели могут привести к проблемам с экраном.

Удалите единственный винт T10 Torx, крепящий правый динамик к заднему корпусу.

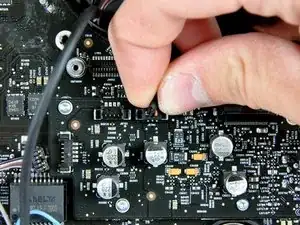

Отключите разъем правого динамика от аудиоплаты, потянув его вверх из гнезда.

Осторожно выньте правый динамик из заднего корпуса.

Отключите разъем левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните за разъем параллельно поверхности аудиоплаты.

Отключите разъем кабеля микрофона от аудиоплаты, потянув его вверх из гнезда.

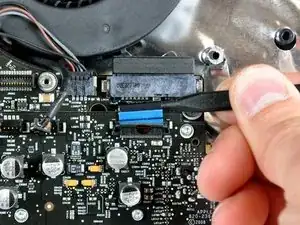

С помощью конца лопатки поднимите фиксатор кабеля аудио к плате логики (в сторону нижнего края вашего iMac).

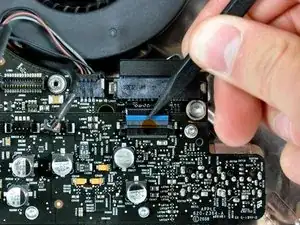

Вытащите кабель аудио к плате логики прямо из гнезда.

Удалите четыре винта T6 Torx, крепящих аудиоплату к плате логики.

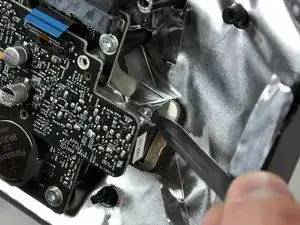

Используйте острый конец лопатки, чтобы удалить алюминиевую ленту EMI, закрывающую разъёмы микрофона/наушников.

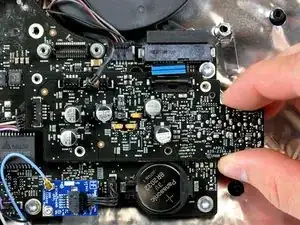

Аккуратно поднимите аудиоплату из вашего iMac.
