Извлечение ламп подсветки из сборки ламп подсветки iMac 20 дюймов

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт фиксируется в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель крепится к передней рамке с помощью четырнадцати магнитов по её периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельной второй ручке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоски с помощью мягкого растворителя, например Windex.

Аккуратно поднимите стеклянную панель строго вверх с iMac.

По периметру стеклянной панели расположены несколько фиксирующих штифтов. Чтобы не сломать их, тяните панель строго вверх.

Будьте особенно тщательны при очистке ЖК-матрицы и внутренней стороны стеклянной панели перед установкой, так как любые отпечатки пальцев или пыль, попавшие внутрь, станут хорошо видны при включённом экране. Хорошим способом сохранить чистоту является размещение стекла внутренней стороной вниз на свежей поверхности из фольги.

Снимите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

Поместите руки на верхние углы рамки (с боков) и приподнимите рамку на 2–3 см, начиная с верхней части. После этого можно отсоединить нижнюю часть рамки (нижняя часть не может отсоединиться первой, так как модули памяти этому мешают). При обратной сборке начинайте с нижней части рамки.

В верхней части рамки размещён микрофон, подключённый к логической плате. Аккуратно поднимайте рамку, чтобы случайно не повредить провода или разъём микрофона.

На этом этапе вы можете либо отключить кабель микрофона и полностью снять рамку, либо оставить кабель микрофона подключённым и положить рамку на рабочую поверхность или на шасси Mac.

Для полного отсоединения рамки: отключите разъём кабеля микрофона, удалите клейкую ленту при необходимости.

Для сохранения подключения: оставьте кабель микрофона подключённым к логической плате и поместите рамку «сверху» шасси, используя кабель микрофона в качестве петли.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы случайно не повредить микрофон или логическую плату, задев свободно лежащую рамку.

При обратной установке рамки:

аккуратно уложите кабель и разъём микрофона в пространство рядом с платой камеры.

Аккуратно проведите разъём и кабель микрофона через паз длиной примерно 2,5 см справа от камеры iSight. После правильной установки рамки аккуратно заправьте разъём и кабель микрофона внутрь рамки через этот паз.

Вытяните разъём датчика температуры ЖК-экрана прямо вверх из его разъёма на логической плате.

При необходимости освободите кабель датчика температуры ЖК-экрана из-за логической платы.

При снятии ЖК-экрана проверьте расположение кабеля датчика температуры ЖК-экрана. При повторной установке экрана убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Снимите два винта Torx T6 длиной 5,3 мм, крепящих кабель данных дисплея к логической плате.

Используйте прикреплённую чёрную язычок, чтобы потянуть разъём кабеля данных дисплея в сторону от логической платы.

Снимите восемь винтов Torx T8 длиной 12 мм, крепящих панель дисплея к заднему корпусу.

В зависимости от состояния вашей отвёртки, биты Torx T9 может подойти лучше.

Поднимите панель дисплея за левый край и поверните её к правому краю iMac.

При поднятой панели дисплея отключите четыре кабеля инвертора.

При установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала.

При сборке порядок подключения кабелей инвертора можно менять внутри каждого разъёма.

Если вы заменяете жёсткий диск и у вас есть помощь, можно залезть внутрь и извлечь диск, не отключая ничего, кроме датчика температуры и разъёма дисплея на предыдущем шаге, при условии, что ЖК-панель зафиксирована в приподнятом положении.

Остальную часть этой процедуры выполняйте в максимально чистом рабочем месте, чтобы избежать попадания пыли ЗА ЖК-экран (я узнал это с трудом!)

После снятия панели ЖК-экрана необходимо отогнуть чёрную фольгу от верхнего края ЖК-панели, чтобы открыть прозрачный пластиковый защитный элемент платы.

Теперь аккуратно отогните прозрачный пластиковый защитный элемент от верхнего края. Убедитесь, что не повредите гибкие кабели, припаянные к плате, которую вы открываете.

Всего вдоль верхнего края находится 8 гибких кабелей

Отметьте маркером или аналогичным инструментом боковые кронштейны с обеих сторон ЖК-панели перед снятием винтов, так как они различаются

Используйте отвёртку под звёздочку T10, чтобы открутить по 2 винта с каждого бокового кронштейна (всего 4 винта)

Установите ЖК-панель вертикально на ВЕРХНИЙ край и найдите фиксирующие защёлки на НИЖНЕМ крае. По длине нижнего края расположено 5 защёлок

Используйте плоскую отвёртку или металлическую лопатку, чтобы аккуратно отщёлкнуть рамку от фиксаторов.

Найдите фиксирующие защёлки с обеих сторон ЖК-панели. С каждой стороны по 2

Используйте плоскую отвёртку или металлическую лопатку, чтобы аккуратно отщёлкнуть рамку от боковых защёлок.

Теперь аккуратно отделите металлическую рамку от основного корпуса ЖК-панели

Положите ЖК-панель лицевой стороной вверх и снимите металлическую рамку

Будьте осторожны при снятии рамки с ВЕРХНЕГО края, так как там расположены 8 гибких кабелей, упомянутых на шаге 1.

Обратите внимание на 3 гибких шлейфа на левом крае

Не повреждайте шлейфы и гибкие кабели, поскольку это драйверы строк и столбцов. Повреждение вызовет неисправности, такие как вертикальные/горизонтальные линии или белый экран и т. д.

ВНИМАНИЕ — после снятия рамки ЖК-панель будет свободно перемещаться в чёрной пластиковой раме и удерживаться только небольшой прокладкой снизу.

Используя пластиковую лопатку или инструмент для вскрытия, аккуратно пройдитесь по краям ЖК-панели, чтобы освободить её от прокладки снизу — действуйте с ПОВЫШЕННОЙ ОСТОРОЖНОСТЬЮ, чтобы не повредить или не треснуть панель, так как её толщина составляет всего несколько миллиметров

Как только ЖК-панель освободится, удерживайте её на месте в чёрной пластиковой раме и аккуратно переверните всю сборку так, чтобы панель оказалась ровно на рабочей поверхности

Снимите ленту, фиксирующую кабель LVDS

Нажмите ВНУТРЬ на 2 серебристые пружинные защёлки с обеих сторон, чтобы освободить кабель, и аккуратно извлеките его из разъёма

Отклейте заднюю чёрную фольгу и прозрачный пластиковый защитный кожух платы, чтобы полностью открыть плату, расположенную в верхней части сборки ЖК-панели

Открутите 2 винта Phillips с каждого конца платы

На плате фактически имеется ещё одно отверстие под третий винт в центре. Возможно, в моей сборке отсутствует винт

Аккуратно переверните плату на 180 градусов, чтобы отвести её от алюминиевой задней панели.

Будьте ОСТОРОЖНЫ, чтобы не повредить 8 гибких кабелей

Плата может быть приклеена к алюминию с помощью небольшого количества клея в области разъёма LVDS. В этом случае используйте пластиковый инструмент для вскрытия или лопатку, чтобы АККУРАТНО поднять плату

Теперь снимите заднюю панель с ЖК-панели, отделив её от сборки подсветки

Разборка модуля подсветки требует определённой аккуратности, поскольку одновременно могут разъединиться несколько деталей

Открутите 6 винтов Phillips с тыльной стороны сборки подсветки

Снимите белую ленту с кабеля CCFL.

Отцепите кабель CCFL от чёрного пластикового корпуса

Кабелей CCFL два, и процедура для каждого из них аналогична

Отделите чёрный пластиковый корпус от алюминиевой задней пластины, чтобы получить доступ к сборкам ламп CCFL

Начните с отщёлкивания защёлок по верхнему краю сборки. Всего по верхнему краю 4 защёлки

Верхнюю трубку CCFL можно увидеть и АККУРАТНО извлечь

Теперь можно отщёлкнуть нижнюю часть чёрного корпуса и полностью снять его

По нижнему краю сборки расположено 4 защёлки

После снятия чёрного корпуса остальные детали практически сами разъединяются, а нижнюю трубку CCFL можно извлечь аналогично верхней

Центральная часть модуля подсветки состоит из 4 основных элементов: плексигласовый лист с белым пластиковым покрытием, 2 матовых непрозрачных пластиковых листа и 1 матового перламутрового пластикового листа

Пластиковые листы являются поляризаторами, поэтому их необходимо содержать в чистоте и беречь от пыли и царапин

Сборка трубок CCLF состоит из отражателя в форме буквы U, внутри которого находятся две отдельные трубки. Вся сборка имеет длину 457 мм и ширину 7,6 мм. На самой сборке отсутствуют номера деталей, однако на конце с проводами нанесена маркировка S, а на противоположном конце — 18.

Две трубки CCFL в центре отражателя скреплены между собой резинкой в форме цифры 8, поэтому обе трубки необходимо извлекать одновременно.

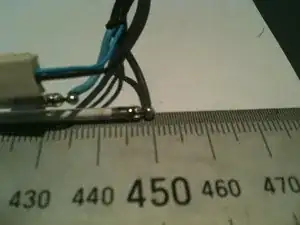

Отдельные трубки имеют длину 448 мм (без учета штырьков — стандартный способ измерения: от конца стекла до конца стекла) и диаметр 2,4 мм.

Трубки CCFL припаяны к проводам, поэтому замена не является простой операцией вида «включить и пользоваться»

Трубки CCFL ОЧЕНЬ хрупкие, поэтому будьте предельно осторожны, чтобы не повредить их при установке.

Отражатели CCFL плотно устанавливаются по бокам акрилового листа и других пластиковых слоёв. Потребуются терпение и пластиковая лопатка или инструмент для вскрытия

Ближайшие к моим параметрам трубки CCFL имеют размеры либо 446 мм × 2,4 мм, либо 450 мм × 2,4 мм, поэтому я рекомендую использовать 446 мм

Подробности см. в руководстве Извлечение CCFL из сборки жидкокристаллической матрицы 20 дюймов iMac

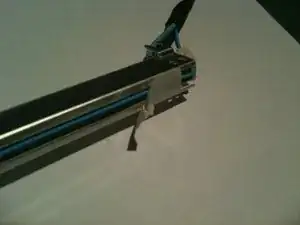

Удалите белую ленту с обоих концов задней стороны сборки CCFL.

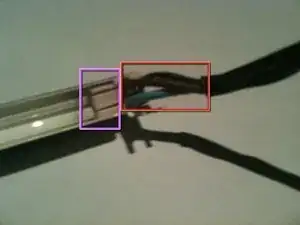

Аккуратно снимите примерно 15–20 мм термоусадки с кабеля CCFL, чтобы можно было снять концевую заглушку, при этом НЕ повредите и не поцарапайте изоляцию проводов.

Во время работы на провода подаётся ВЫСОКОЕ НАПРЯЖЕНИЕ, и при повреждённой изоляции может произойти пробой, вызывающий короткое замыкание

Удерживая сборку, медленно и аккуратно потяните ТОЛСТЫЕ провода вверх и извлеките их из пазов в белой резиновой заглушке.

Извлекайте провода по одному, чтобы не изгибать трубку CCFL и не сломать её.

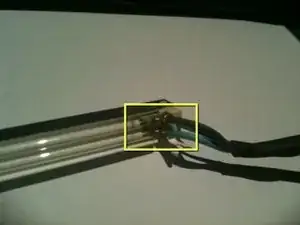

После этого откроются штырьки и паяные соединения.

Аккуратно проденьте ТОНКИЕ провода через резиновую концевую заглушку, чтобы сформировать небольшую петлю на задней стороне сборки.

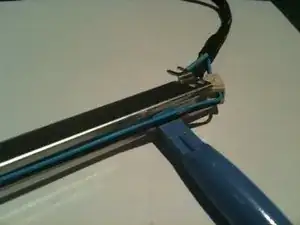

Используя пластиковый инструмент для вскрытия, снимите резиновую концевую заглушку, затем аккуратно поднимите тонкие провода из паза на задней стороне сборки CCFL

Обратите внимание, что тонкие провода фиксируются в пазу небольшим количеством клея.

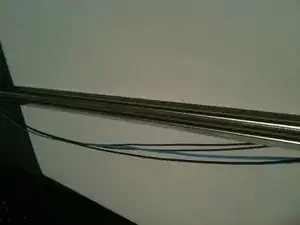

Протяните инструмент для вскрытия вдоль всей длины сборки и освободите провода вплоть до другой концевой заглушки

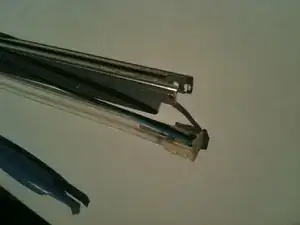

Аккуратно снимите резиновую концевую заглушку со сборки

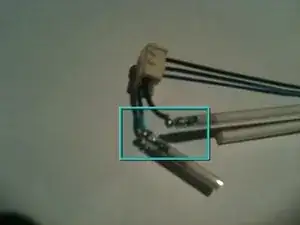

Аккуратно стяните резиновую концевую заглушку с трубки CCFL, чтобы обнажить штырьки и паяные соединения

Трубки CCFL ХРУПКИЕ и могут легко сломаться

Теперь осталось лишь отпаять каждый провод и припаять новую трубку CCFL

Посередине две трубки CCFL скреплены между собой резинкой в форме цифры 8.
