Установка второго накопителя в iMac Intel 20" EMC 2266

Добавление второго накопителя в iMac даёт множество преимуществ: повышение скорости работы, увеличение объёма хранилища и упрощение установки нового программного обеспечения. Воспользуйтесь данным руководством, чтобы установить накопитель с помощью нашего кронштейна для оптического привода.

Шаг 1

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт Phillips в центре крышки доступа.

Этот винт зафиксирован в крышке доступа.

Снимите крышку доступа с iMac.

Шаг 2

Стеклянная панель прикреплена к передней рамке с помощью четырнадцати магнитов по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить используемые нами присоски, сначала установите подвижную ручку присоски параллельно поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна второй ручке.

Если присоски не фиксируются, попробуйте очистить стеклянную панель и присоски с помощью слабого растворителя.

Шаг 3

Медленно поднимите стеклянную панель прямо вверх, сняв её с iMac.

На периметре стеклянной панели находятся несколько фиксирующих штифтов. Чтобы не сломать их при снятии, тяните панель строго вертикально вверх.

Перед установкой стекла тщательно очистите ЖК-дисплей и внутреннюю сторону стеклянной панели — любые отпечатки пальцев или пыль будут хорошо заметны при включённом экране.

При установке стекла убедитесь, что между стеклом и рамой ничего не застряло. Попавшие туда провода могут повредиться или треснуть стекло.

Шаг 4

Снимите 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь 13 мм T8 Torx.

Четыре 25 мм T8 Torx.

На iMac Intel 24" модели A1225 два центральных нижних винта длинные (26 мм), четыре боковых (по два слева и справа) — средние (18 мм), а остальные шесть (четыре верхних и два нижних угловых) — короткие (14 мм).

Шаг 5

Передняя рамка всё ещё соединена с iMac шлейфом микрофона.

Осторожно приподнимите переднюю рамку за верхний край от заднего корпуса.

Когда верхний край передней рамки освободится из заднего корпуса, поверните рамку к подставке и снимите её с корпуса.

Отведите переднюю рамку в сторону от устройства и положите её поверх верхнего края iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что она плотно прилегает к заднему корпусу, прежде чем опускать верхний край на iMac.

Шаг 6

Отсоедините разъём шлейфа микрофона, при необходимости удалив ленту.

Чтобы передняя рамка была установлена правильно, уложите шлейф микрофона и его разъём в пустоту рядом с платой камеры.

Шаг 7

Аккуратно оттяните разъём датчика температуры ЖК-дисплея прямо вверх от его гнезда на материнской плате.

(расположен в верхней части материнской платы на модели 24")

Шаг 8

Снимите два винта T6 Torx, фиксирующих шлейф видеосигнала к материнской плате.

Используйте прикреплённую чёрную язычок, чтобы вытащить разъём шлейфа видеосигнала прямо от материнской платы.

Шаг 9

Снимите восемь винтов T8 Torx, фиксирующих панель дисплея к заднему корпусу.

Приподнимите панель дисплея за левый край и поверните её к правому краю iMac.

Шаг 10

Пока панель дисплея приподнята, отсоедините четыре кабеля инвертора.

При установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала к краям заднего корпуса.

(объединены в один разъём на модели 24")

Следите за кабелями, так как их разъёмы не являются специализированными. Перепутывание кабелей может вызвать проблемы с изображением на экране.

Шаг 11

Снимите полоску экранирующей ленты с края заднего корпуса.

Шаг 12

Снимите два винта T10 Torx, фиксирующих оптический привод к заднему корпусу.

Шаг 13

При необходимости снимите кусок ленты, удерживающий провода датчика температуры на жёстком диске.

Шаг 14

Аккуратно оттяните разъём датчика температуры оптического привода от его гнезда на материнской плате.

При отсоединении этого разъёма удобно использовать большие пальцы, чтобы слегка нажать на защёлки с обеих сторон разъёма в направлении верхнего края iMac.

Шаг 15

Немного приподнимите левый край оптического привода и потяните его в сторону правого края заднего корпуса.

Шаг 16

Вставьте лопатку между разъёмом оптического привода и самим приводом.

Поверните лопатку, чтобы слегка раздвинуть разъём оптического привода от привода, затем потяните разъём пальцами, полностью отсоединив его от привода.

Шаг 17

Снимите кусок поролоновой ленты, закрывающий датчик температуры оптического привода.

Шаг 18

Чтобы снять тепловой датчик оптического привода, используйте кончик лопатки, чтобы поднять средний выступ кронштейна теплового датчика, одновременно слегка натягивая кабель датчика.

Если тепловой датчик прилип к оптическому приводу, перейдите к следующему шагу.

Шаг 19

Используйте плоский конец лопатки, чтобы отвести вверх кронштейн теплового датчика оптического привода от клея, которым он прикреплен к приводу.

Если клей загрязнился или не будет прилипать к новому оптическому приводу, поместите двустороннюю ленту под два полукруглых ушка кронштейна теплового датчика.

Шаг 20

Используйте лопатку, чтобы снять небольшой кусочек экранящей пены с нижней части оптического привода.

Не забудьте перенести его на новый привод.

Шаг 21

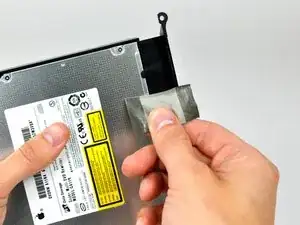

Отклейте экранящую ленту от оптического привода.

Не забудьте перенести её на новый оптический привод.

Шаг 22

Выкрутите два винта Torx T10 с каждой стороны оптического привода (всего четыре винта).

Шаг 23

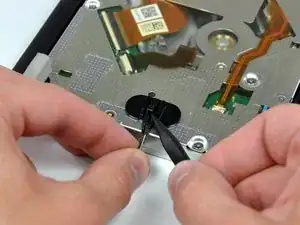

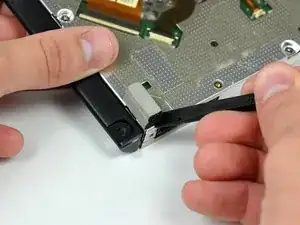

Используйте кончик лопатки, чтобы нажать на каждый выступ кронштейна оптического привода, освобождая их из пазов в нижней части привода.

Шаг 24

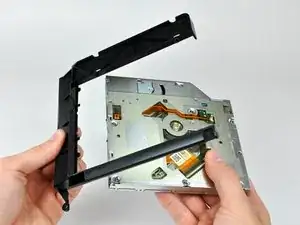

Слегка поверните кронштейн оптического привода в сторону от самого привода.

Вытяните кронштейн оптического привода от открытого конца, следя за выступами, которые могут зацепиться.

Если внутри оптического привода застрял диск или другой предмет, воспользуйтесь нашим руководством, чтобы извлечь его.

Шаг 25

Выкрутите три винта Phillips длиной 3,0 мм с защитного корпуса отсека оптического привода.

Шаг 26

Начиная с левого края, аккуратно раскройте защитный корпус отсека оптического привода.

Продолжайте раскрывать две половины корпуса, пока они полностью не разделятся.

Шаг 27

Выкрутите два винта Phillips длиной 3,0 мм, которые крепят переднюю панель к защитному корпусу отсека оптического привода.

Шаг 28

Поднимите чёрную пластиковую переднюю панель из защитного корпуса отсека оптического привода.

Вам больше не понадобится передняя панель и два винта Phillips, которые её удерживали. Отложите эти детали в сторону, если позже захотите установить панель обратно в корпус.

Соберите защитный корпус отсека оптического привода без передней панели, используя три исходных винта Phillips длиной 3,0 мм, чтобы закрепить его.

Шаг 29

Снимите пластиковую направляющую с защитного корпуса отсека жёсткого диска, нажав на одну из защёлок сбоку и подняв её вверх и наружу из корпуса.

Шаг 30

Убедитесь, что разъёмы жёсткого диска обращены вниз, прежде чем устанавливать его в корпус.

Аккуратно вставьте жёсткий диск в предназначенное для него гнездо в корпусе.

Удерживая корпус одной рукой, другой рукой плотно прижмите жёсткий диск к разъёмам в корпусе.

Шаг 31

После того как жёсткий диск надёжно установлен, вставьте обратно пластиковую направляющую, удерживая диск вплотную к нижней части корпуса.

Подключите обратно все кабели, которые были отсоединены от оригинального оптического привода, к защитному корпусу отсека оптического привода.

Заключение

Чтобы собрать устройство, выполните данные инструкции в обратном порядке.

Перевод руководства с ifixit.com
