Замена жесткого диска iMac Intel 20" EMC 2266

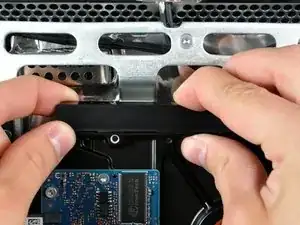

Чтобы снять крепление жесткого диска, сожмите середину крепления к стороне жесткого диска, одновременно поворачивая верхний левый край к себе.

После того как левый край будет освобожден, поверните крепление к правому краю жесткого диска.

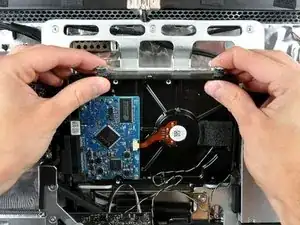

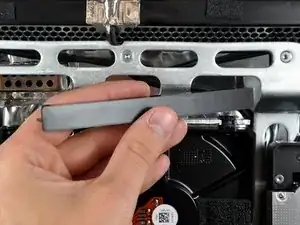

Поднимите крепление жесткого диска прямо вверх, отстегнув его от корпуса.

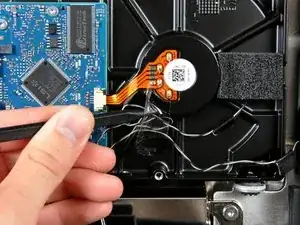

Если присутствует, удалите небольшой кусок ленты, закрывающий кабели датчиков температуры жесткого диска и оптического привода.

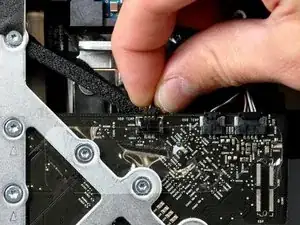

Вытащите кабель датчика температуры жесткого диска прямо из его разъема на материнской плате.

При снятии этого разъема полезно использовать ногти, чтобы нажать на уши с обеих сторон разъема к верхней части вашего iMac.

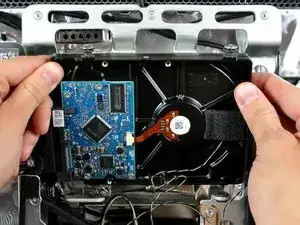

Поверните верхнюю часть диска к себе, затем поднимите жесткий диск прямо вверх от его нижних опор.

Жесткий диск все еще подключен через SATA-кабели.

При повторной установке жесткого диска будьте осторожны, чтобы не протолкнуть резинок через отверстия в корпусе вместе с нижними опорами жесткого диска, так как их извлечение может потребовать снятия материнской платы.

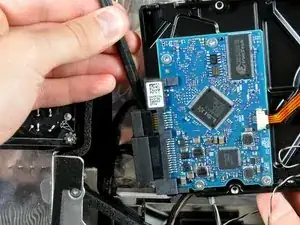

Вставьте плоский конец лопатки между SATA-кабелем и краем жесткого диска.

Поверните лопатку, чтобы отделить SATA-кабель от жесткого диска.

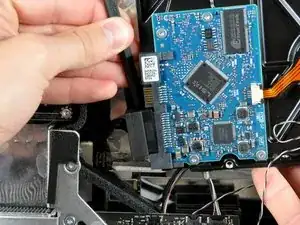

Отключите SATA-кабель от жесткого диска.

Повторите этот процесс для SATA-кабеля питания.

Поднимите жесткий диск из вашего iMac, следя за кабелем термодатчика, который может зацепиться.
