Замена платы ИК-приемника iMac Intel 20" EMC 2266

Аккуратно положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Отверните один винт с крестообразным шлицем в центре крышки отсека.

Этот винт закреплён в крышке отсека и не вынимается полностью.

Снимите крышку отсека с iMac.

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы установить присоски, которые мы продаём, сначала разместите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Лёгким усилием прижмите присоску к стеклу и затем поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Аккуратно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько定位ирующих штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю сторону стеклянной панели перед установкой, так как отпечатки пальцев или пыль, оказавшиеся внутри, будут хорошо видны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамой ничего нет. Попавшие внутрь кабели могут быть повреждены или привести к трещинам в стекле.

Снимите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

В 24" iMac Intel модель A1225 два центральных нижних винта длинные (26 мм), по четыре винта по бокам (по два слева и справа) средней длины (18 мм), а оставшиеся 6 винтов (четыре сверху и два в углах снизу) — короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Аккуратно приподнимите переднюю рамку за верхний край, отделяя её от заднего корпуса.

Когда верхний край передней рамки выйдет за пределы заднего корпуса, поверните рамку в сторону подставки и снимите её с заднего корпуса.

Отверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При повторной установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задним корпусом, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно села, аккуратно уложите кабель микрофона и разъём в пустое пространство рядом с платой камеры.

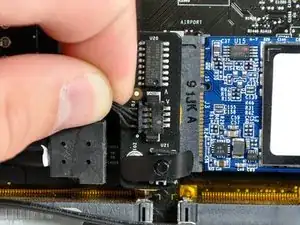

Отключите кабель ИК-датчика от платы ИК-приемника, потянув разъём от гнезда на плате ИК-приемника.

Тяните разъём параллельно поверхности платы логики.

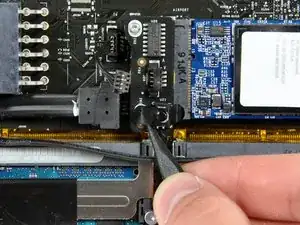

При необходимости используйте лопатку, чтобы приподнять левый край чёрной клейкой ленты, закрывающей ИК-датчик, и обнаружить скрытый под ней винт.

Не снимайте этот кусок ленты полностью.

При сборке помните, что нужно приклеить этот кусок ленты обратно так же, как он был перед разборкой.

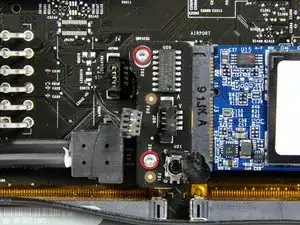

Удалите два винта T6 Torx, закрепляющие плату ИК-приемника на плате логики.

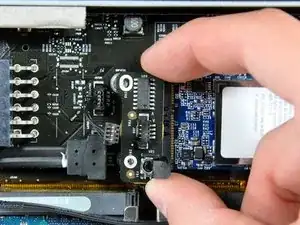

Плата ИК-приемника теперь полностью отсоединена от платы логики и может упасть.

Поднимите плату ИК-приемника и извлеките её из iMac.
